MANAGE IMAGES – na sklopnu površinu > NEXT, kako bi stigli na
funkciju analize.
Izaberite jednu sliku za analizu tako što kliknete ili na preglednu
sliku na lijevoj strani zaslona ili na sklopnu površinu < BACK ili >
NEXT. Na ilustraciji vidite jednu toplinsku sliku sa SPOT METER i
IMAGE NOTE.

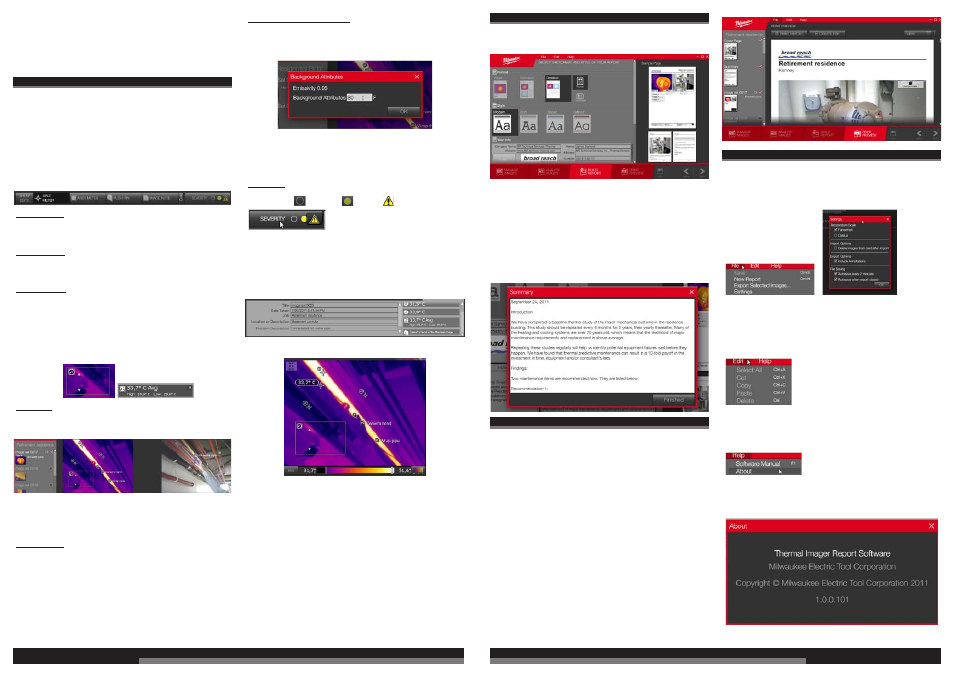

ALAT ZA ANALIZU SLIKA
U nastavku ćete naći opis svih alata. Vi se u svako vrijeme možete
vratiti na radni korak ANALYSE IMAGES, da bi poduzeli dalje
promjene, čak i onda, ako ste već izradili jedan protokol.
UPUTA: Natpise na jednoj slici izbrišete sasvim jednostavno
markiranjem sa mišem i klikom na x-tipku.
Letvica simbola na izboru slika:
Pregledne slike su prikazane na lijevoj strani zaslona. Odaberite
jednu sliku tako, što ili kliknete direktno na preglednu sliku ili na
sklopnu površinu < BACK ili > NEXT.
Alati analize:
SHOW EDITS: Uključuje ili isključuje primjedbe na slikama. I kada
su isključene, one ostaju sačuvane za protokol. One su samo
privremeno nevidljive. Isključenje je npr. od koristi, da bi se vidjelo,
što se nalazi ispod primedbe.
SPOT METER: Kada je ova funkcija aktivirana, možete sa mišem
voziti preko cijele toplinske slike a temperatura će biti prikazana na
svakoj točki snimke. Lijevostranim klikom mišem postavljate jednu
marku SPOT METER sa pripadajućom temperaturom.
AREA METER: Sa ovom funkcijom možete mjeriti i prikazati
prosječnu temperaturu na jednom određenom području.
Pozcionirajte miša u kutu jednog područja koje želite markirati,
držite lijevu tipku miša pritisnutom i vucite jedan obrub oko
poželjnog područja. Na području zabilješke u desnom donjem kutu
zaslona će biti prikazane prosječna temperatura kao i minimalne i
maksimalne vrijednosti temperature markiranog područja. ^
pokazuje najveću vrijednost na ovom području.. v pokazuje najnižu
vrijednost temperature na ovom području.
Vidi ilustraciju
PUSH PIN: Sa PUSH PIN možete markirati jedno mjesto i unijeti
jedan komentar. Komentar će biti prikazan na području zabilješki
ispod slike a sadržan je i u protokolu. Slijedeća ilustracija pokazuje
jedan primjer:
Komentar kazuje “Danielova ruka na toplinskoj slici.” Na normalnoj
fotografiji se ruka može lako prepoznati, na toplinskoj slici s druge
strane teže. Ova primjedba je znači bila unijeta, da bi se primaocu
protokola olakšalo primjećivanje ruke, koja upućuje na jedan
određeni cjevovod.
IMAGE NOTE: Sa ovom funkcijom možete notirati sasvim kratke
upute na slici. Ove zabilješke se pojavljuju i u protokolu.
BACKGROUND ATTRIBUTES: Sa ovom funkcijom možete jedan
faktor korekture primijeniti na mjerenje temperature, da bi se
reflektirana infracrvena energija, koja se zrači sa susjednih
objekata izvan područja slike, mogla kompenzirati. U nastavku
vidite jedan primjer namještanja.
UPUTA: Ova funkcija vam je potrebna samo u ekstremnim
slučajevima, kod kojih je važna najveća moguća točnost kod
mjerenja temperature. Ona ne pridonosi prikazu razlika
temperatura, što je u većini slučajeva potrebno kod traženja
grešaka.
SEVERITY: Sa ovom funkcijom možete u toplinsku sliku unijeti
jedan simbol, koji važnost toplinske slike prikazuje u tri različita
stupnja: LOW CAUTION i ALERT .
Notes Bar:
Na ovom području zaslona će biti prikazane IMAGE NOTE i SPOT
METER, koje ste postavili. Isto tako će biti prikazani i dodatni opisi.
Klikom na simbol minimirati/maksimirati desno gore iznad letvice
zabilješki možete zabilješke isključiti. Za ponovno uključenje letvice
zabilješki kliknite na ponovno na ovaj simbol. Isključenjem Notes
Bari dobijete više radnog područja za analizu slike.
Slijedeće ilustracije prikazuju jednu toplinsku sliku, koja je bila
obrađena sa svim raspoloživim funkcijama.
Namještanje mjernog područja palete boje: Sa funkcijama na
donjem odsječku prikaza toplinske slike možete mjerno područje i
paletu boja po želji promijeniti. Vi možete bez brige isprobati razna
namještanja. Podaci koji su memorirani u datotekama kamere za
toplinske slike ostaju nepromijenjeni, isto i ako ste promijenili
namještanja slike.
HRVATSKI
BUILD REPORT
Kliknite na BUILD REPORT u donjoj letvici izbornika. Time će svi
podaci vaše analize biti memorirani a izbornik za izradu protokola
otvoren (vidi slijedeću ilustraciju).
Najbolja metoda za učenje funkcije protokola je isprobavanje
različitih opcija za vrstu pisma i veličinu, naslovnih listova i popisa
sadržaja. Kliknite zatim na PRINT PREVIEW. Posljedice vaših
namještanja prepoznajete odmah, kada se krećete BUILD
REPORT i PRINT PREVIEW.
Da bi se unijeo tekst za protokol kliknite na polje za unošenje
teksta, tako da on postane bijel i unesite poželjan tekst. Ako želite,
možete mjesta teksta kopirati sa Windows Clipboarda na naslovnu
stranu ili u popis sadržaja. Time imate mogućnost, mjesta teksta
izrezati iz drugih dokumenata i unijeti u područje teksta naslovne
strane ili u popis sadržaja.
PRINT PREVIEW
Kliknite na PRINT PREVIEW na donjoj letvici izbornika. Time ćete
memorirati vaša namještanja formata a izbornik PRINT PREVIEW
se otvara. Ako u protokolu želite nešto promijeniti, vratite se
jednostavno na prethodni korak, izvedite poželjne promjene i
kliknite ponovno na PRINT PREVIEW. Vi možete često prelaziti
tamo amo, kako želite. Izrada izvješća ne mora uvijek biti linearan
proces. Jednostavno isprobajte!
Za promjenu slike na naslovnoj strani jednostavno kliknite na sliku
promijeniti i pretražite vaše računalo zbog ove slike, koju želite
primijeniti.
Ako ste sa protokolom zadovoljni, kliknite na SAVE i zatim na
PRINT REPORT ili na CREATE PDF na gornjem rubu zaslona. Vi
možete postaviti i različite verzije istog protokola. Svaka verzija će
biti memorirana u jednoj osobnoj datoteci.
UPUTA: U radnom koraku PRINT PREVIEW možete još uvijek
dodati ili odstraniti slike iz radnog koraka MANAGE IMAGES. Za
odstranjivanje slika iz protokola deaktivirajte jednostavno kontrolne
kvačice na lijevoj letvici izbornika za izbor slike. Jedna već
odstranjena slika se u svako vrijeme može ponovno dodati. Da bi
se dodala jedna kompletno nova slika, vratite se nazad na radni
korak MANAGE IMAGES.
IZBORNIK DATOTEKA, OBRADA I POMOĆ
Pull-Down-izbornici gornje letvice simbola su nezavisno o softveru
uvijek aktivni.
Izbornik datoteke i datoteke/namještanja:
Sa izbornikom Datoteka možete postaviti jedan novi protokol, slike
eksportirati, koje ste sa kamere toplinskih slika punili u neku mapu
na vašem računalu ili promijeniti namještanja softvera (vidi
slijedeću ilustraciju):
Obrada izbornika:
Sa izbornikom Obrada upravljate slikama, koje želite obrađivati u
nekom radnom postupku.
Izbornik pomoć:
Kliknite na Software Manual (Priručnik softvera), kako bi priručnik
otvorili u jednom osobnom prozoru. Kliknite na info, kako bi
prikazali verziju softvera.
