Type 6 Carrier Board Design Guide

Page 31

9 GND

10

Reserved**

7 CLKREQ#

8 Reserved**

5

Reserved****

6

1.5V

3

Reserved****

4

GND

1

WAKE#

2

3.3V

* Reserved for future second PCI Express Lane (if needed)

** Reserved for future Subscriber Identity Module (SIM) interface (if needed)

*** Reserved for future wireless disable signal (if needed)

**** Reserved for future wireless coexistence control interface (if needed)

Table 3-4: Mini Card Pin-out

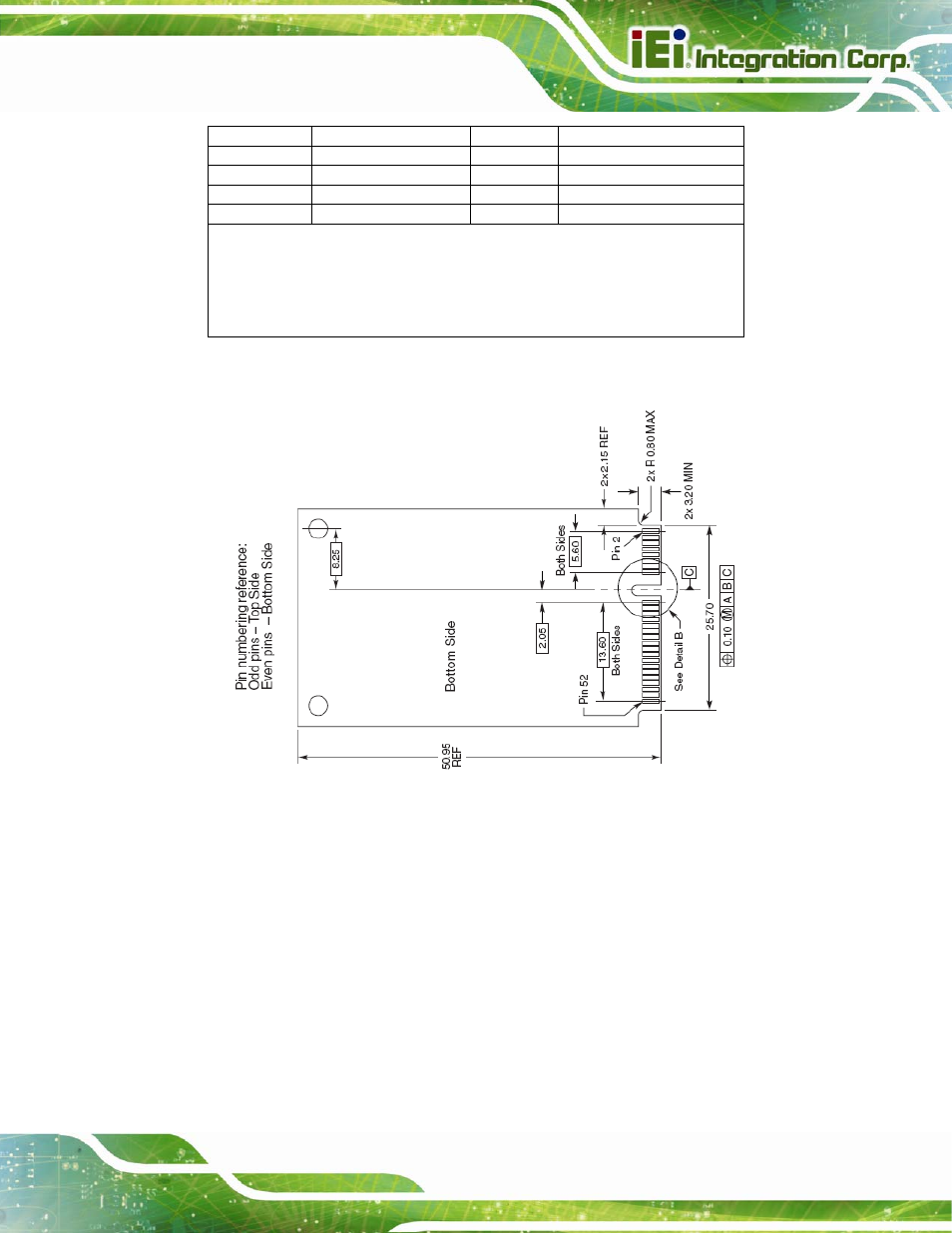

Figure 3-7: Mini Card Bottom Side Dimensions (Refer to www.pcisig.com)
