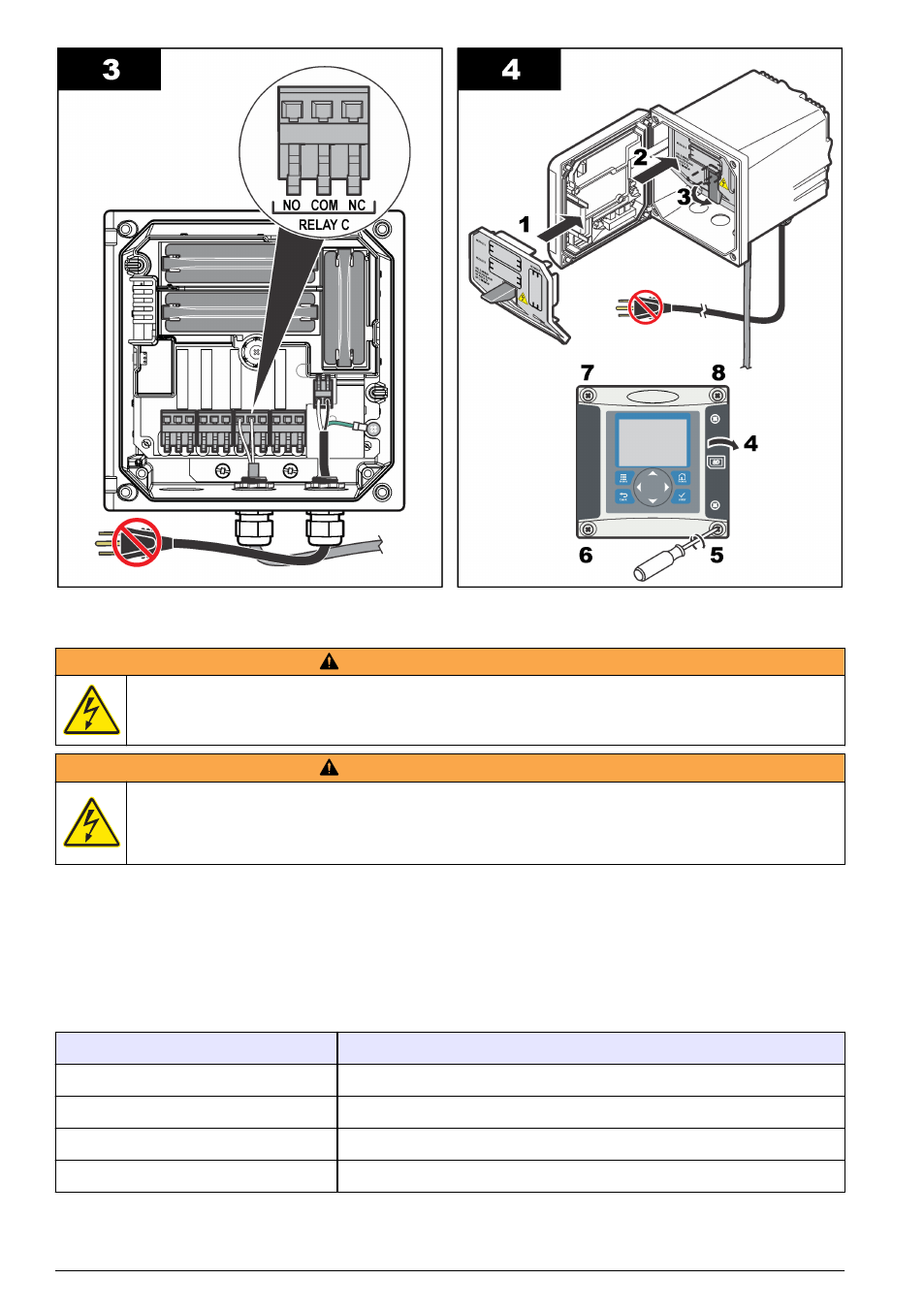

Connexions de sortie analogique
A V E R T I S S E M E N T
Risque potentiel d'électrocution Coupez systématiquement l'alimentation de l'appareil lors de
branchements électriques.
A V E R T I S S E M E N T
Risque potentiel d'électrocution Afin que les caractéristiques nominales du boîtier restent conformes
aux normes environnementales NEMA/IP, n'utilisez, pour acheminer les câbles vers l'intérieur de
l'appareil, que des raccords de conduit et des passe-câbles dont la valeur nominale correspond au
moins à la valeur NEMA 4X/IP66.
Deux sorties analogiques isolées (1 et 2) sont prévues ( Figure 8 ). Ce type de sortie est
généralement utilisé pour la transmission des signaux de mesure ou pour le contrôle d'autres
appareils externes.
Connectez les câbles au contrôleur de la façon indiquée dans les
Figure 8 et Tableau 3 .
Remarque : Figure 8 représente l'arrière de la façade du contrôleur et non l'intérieur du compartiment principal de
ce dernier.
Tableau 3 Connexions de sortie
Câbles d'enregistreur Position des cartes de circuits imprimés
Sortie 2– 4
Sortie 2+ 3
Sortie 1– 2
Sortie 1+ 1
98 Français
