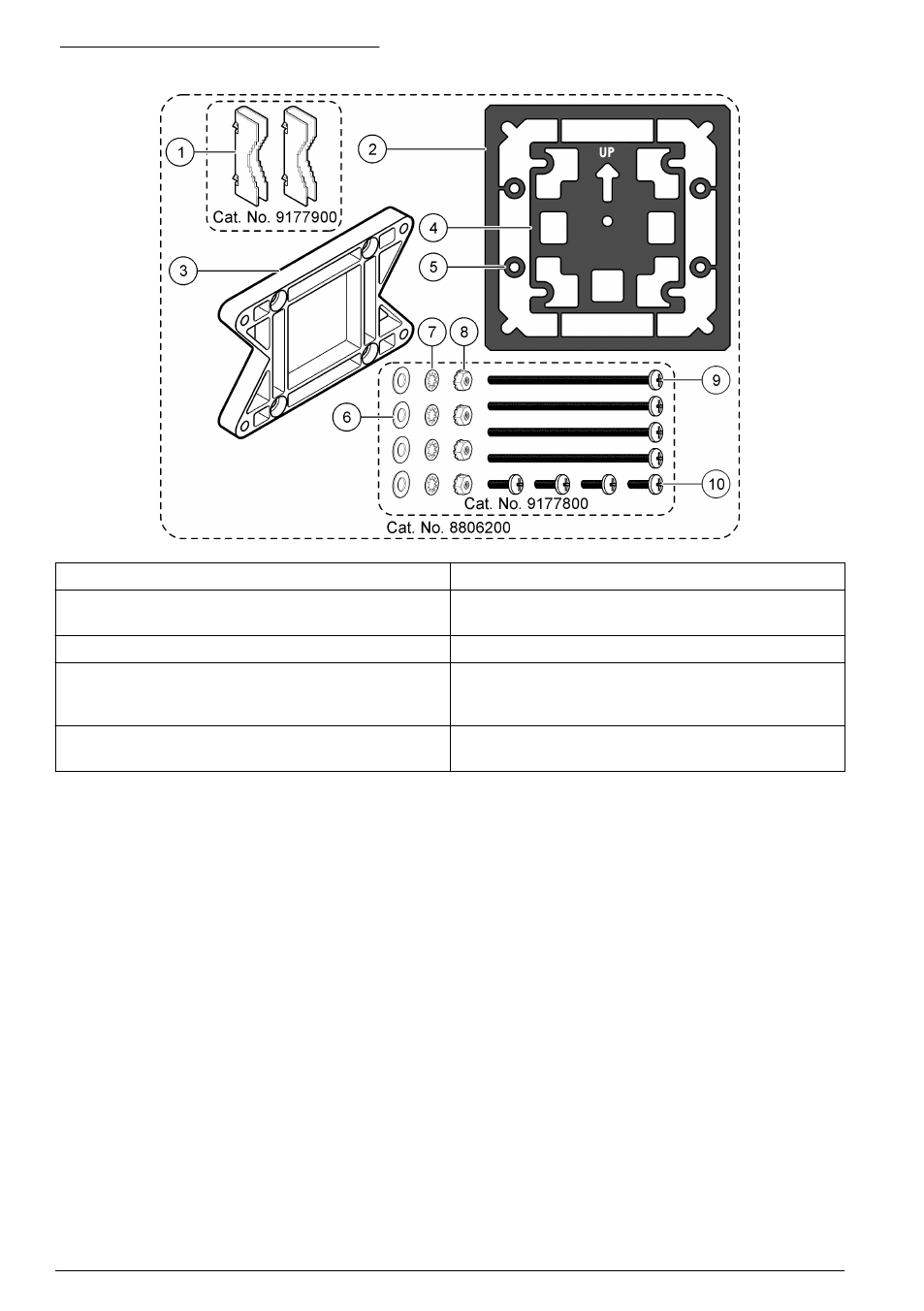

Figura 2 Componentes de montagem

1 Suporte de montagem (2)

6 Anilha lisa, ID de ¼ de polegada (4)

2 Junta de estanqueidade para a montagem do

painel, em neopreno

7 Anilha de segurança, ID de ¼ de polegada (4)

3 Suporte para montagem na parede e na vertical

8 Porca sextavada Keps M5 x 0,8 (4)

4 Junta de isolamento contra vibrações para

montagem na vertical

9 Parafusos de cabeça plana, M5 x 0,8 x 100 mm (4)

(Utilizados para instalações de montagem na
vertical, com diâmetro variável)

5 Anilha de isolamento contra vibrações para

montagem na vertical (4)

10 Parafusos de cabeça plana, M5 x 0,8 x 15 mm (4)

Nota: Existe um suporte para montagem em painel disponível como acessório opcional.
