Page 93
• Touchez une surface métallique reliée à la terre (par exemple, le châssis d'un appareil, un conduit
ou un tuyau métallique) pour décharger l'électricité statique de votre corps.
• Evitez tout mouvement excessif. Transportez les composants sensibles à l'électricité statique dans
des conteneurs ou des emballages antistatiques.
• Portez un bracelet spécial relié à la terre par un fil.
• Travaillez dans une zone à protection antistatique avec des tapis de sol et des sous-mains
antistatiques.
Présentation du câblage
illustre le branchement des câbles dans le contrôleur lorsque l'écran de protection haute
tension est retiré. Le côté gauche de la figure représente l'arrière de la façade du contrôleur.
Remarque : Retirez les obturateurs des connecteurs avant installation des modules.

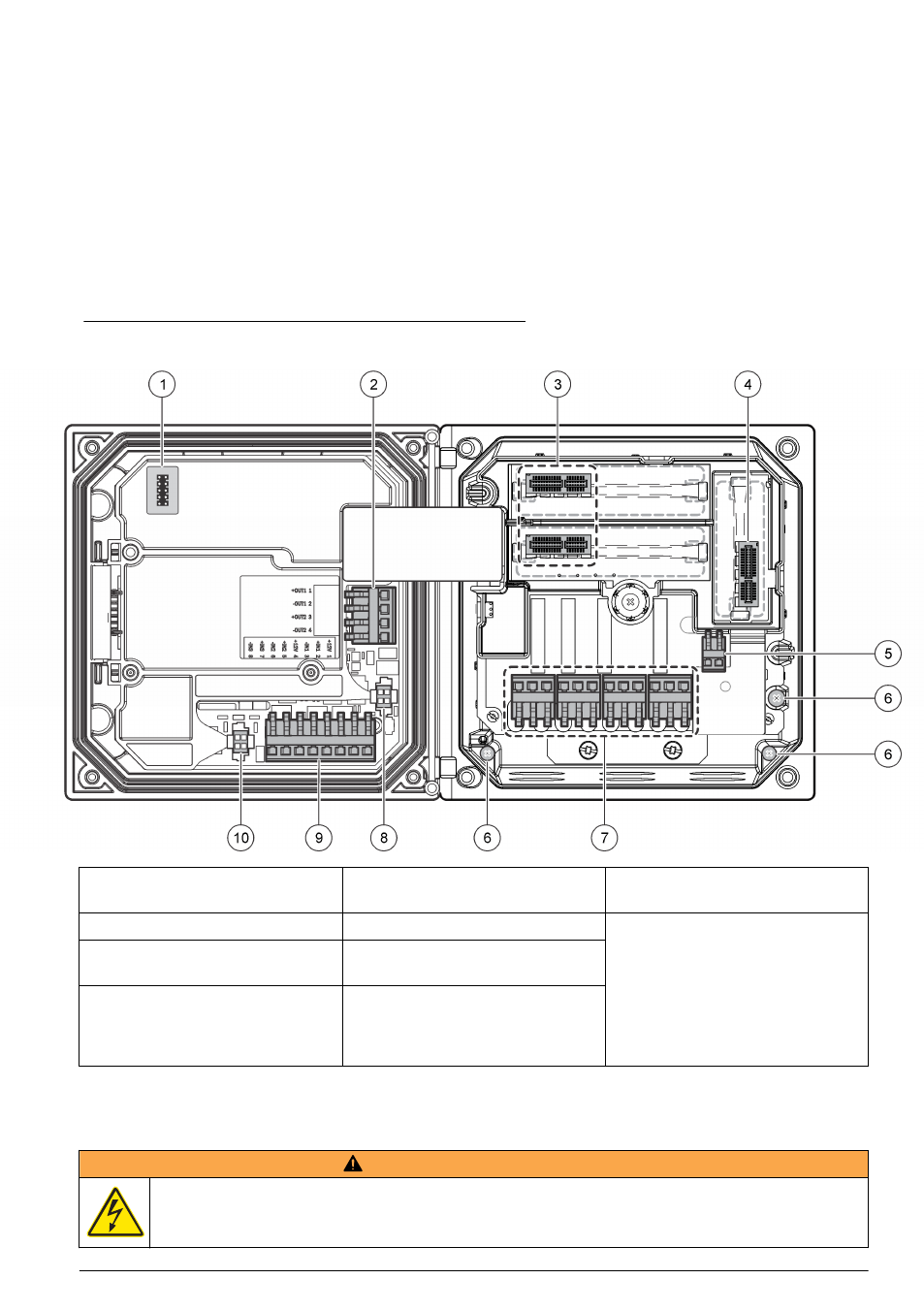

Figure 7 Présentation des connexions pour câblage
1 Connexion de service
5 Connecteur d'alimentation CA et
CC
1
9 Connecteur du câblage d'entrée
distincte
1
2 Sortie 4-20 mA
1
6 Cosses de masse
10 Connecteur de capteur
numérique
1
3 Connecteur de module de
capteur
7 Connexions de relais
1
4 Connecteur de module de
communication (par exemple,
Modbus, Profibus, HART ou
module 4-20 mA en option)
8 Connecteur de capteur
numérique
1
1
Les cosses peuvent être retirées pour un accès plus facile.
Câblage pour l'alimentation
A V E R T I S S E M E N T
Risque potentiel d'électrocution Coupez systématiquement l'alimentation de l'appareil lors de
branchements électriques.
Français 93
