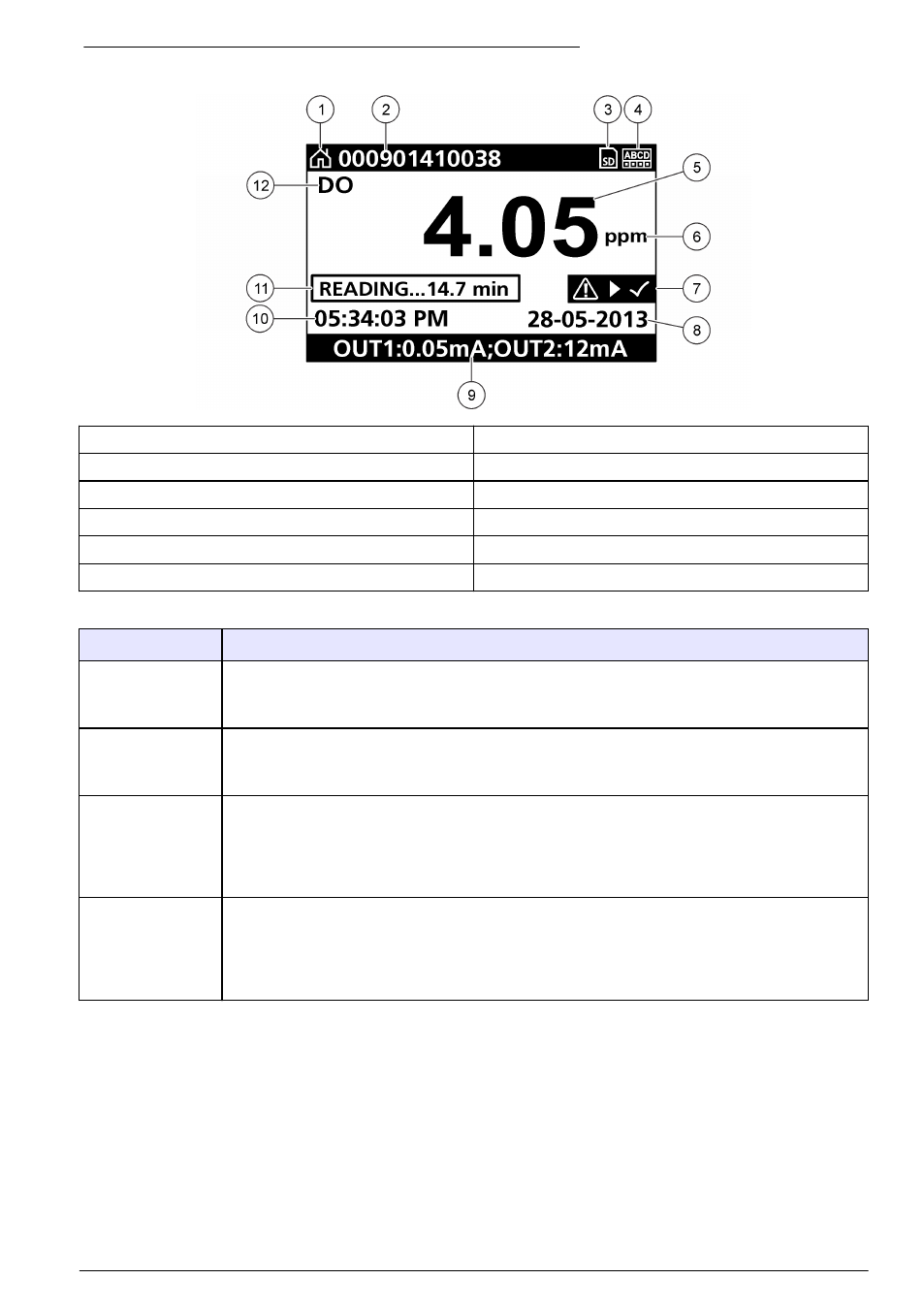

Figura 14 Esempio di schermata di misurazione principale
1 Icona della schermata iniziale 7 Barra di stato avvertenza
2 Nome del sensore 8 Data
3 Icona della scheda di memoria SD 9 Valori uscita analogica
4 Indicatore di stato del relè 10 Ora
5 Valore di misurazione 11 Barra di avanzamento
6 Unità di misura 12 Parametro di misura
Tabella 5 Descrizioni delle icone
Icona Descrizione
Schermata Home L'icona può variare in base alla schermata o al menu visualizzato. Ad esempio, se è
installata una scheda SD, viene visualizzata la relativa icona quando l'utente accede al
menu Configur. scheda SD.
Scheda di
memoria SD Questa icona viene visualizzata solo se nello slot del lettore è presente una scheda SD.
Quando l'utente accede al menu Configur. scheda SD, questa icona viene visualizzata
nell'angolo superiore sinistro.
Avvertenza Un'icona di avvertenza si presenta con un punto esclamativo all'interno di un triangolo. Le
icone di avvertenza vengono visualizzate sulla destra del display principale, sotto il valore di
misurazione. Premere il tasto INVIO e selezionare il dispositivo per visualizzare eventuali
problemi ad esso associati. Una volta corretti e confermati tutti i problemi, l'icona di
avvertenza non verrà più visualizzata.
Errore Un'icona di errore si presenta con un punto esclamativo all'interno di un cerchio. Quando si
verifica un errore, l'icona di errore e la schermata di misurazione lampeggiano
alternativamente nel display principale. Per visualizzare gli errori, premere il tasto MENU e
selezionare Diagnostics (Diagnostica). Quindi selezionare il dispositivo per visualizzare
eventuali problemi ad esso associati.
Formati di visualizzazione aggiuntivi
• Dalla schermata di misurazione principale premere i tasti freccia sù e giù per spostarsi tra i vari
parametri di misurazione
• Dalla schermata di misurazione principale, premere il tasto freccia destra per visualizzare uno
schermo suddiviso con un massimo di 4 parametri di misurazione. Premere il tasto freccia destra
per includere altre misurazioni. Premere ripetutamente il tasto freccia sinistra per tornare alla
schermata di misurazione principale
• Dalla schermata di misurazione principale premere il tasto freccia sinistra per passare alla
visualizzazione grafica (vedere Visualizzazione grafica a pagina 78 per definire i parametri).
Premere i tasti freccia sù e giù per passare ai grafici di misurazione
