• Dotknij uziemionej metalowej powierzchni (np. obudowy przyrządu lub metalowej rury), aby
rozładować napięcie elektrostatyczne swojego ciała.
• Unikaj wykonywania gwałtownych ruchów. Elementy wrażliwe na ładunki elektrostatyczne należy
transportować w opakowaniach antystatycznych.
• Załóż opaskę na nadgarstek połączoną z uziemieniem.
• Pracuj w środowisku wyłożonym antystatycznymi płytkami podłogowymi i okładziną na stole.
Opis okablowania

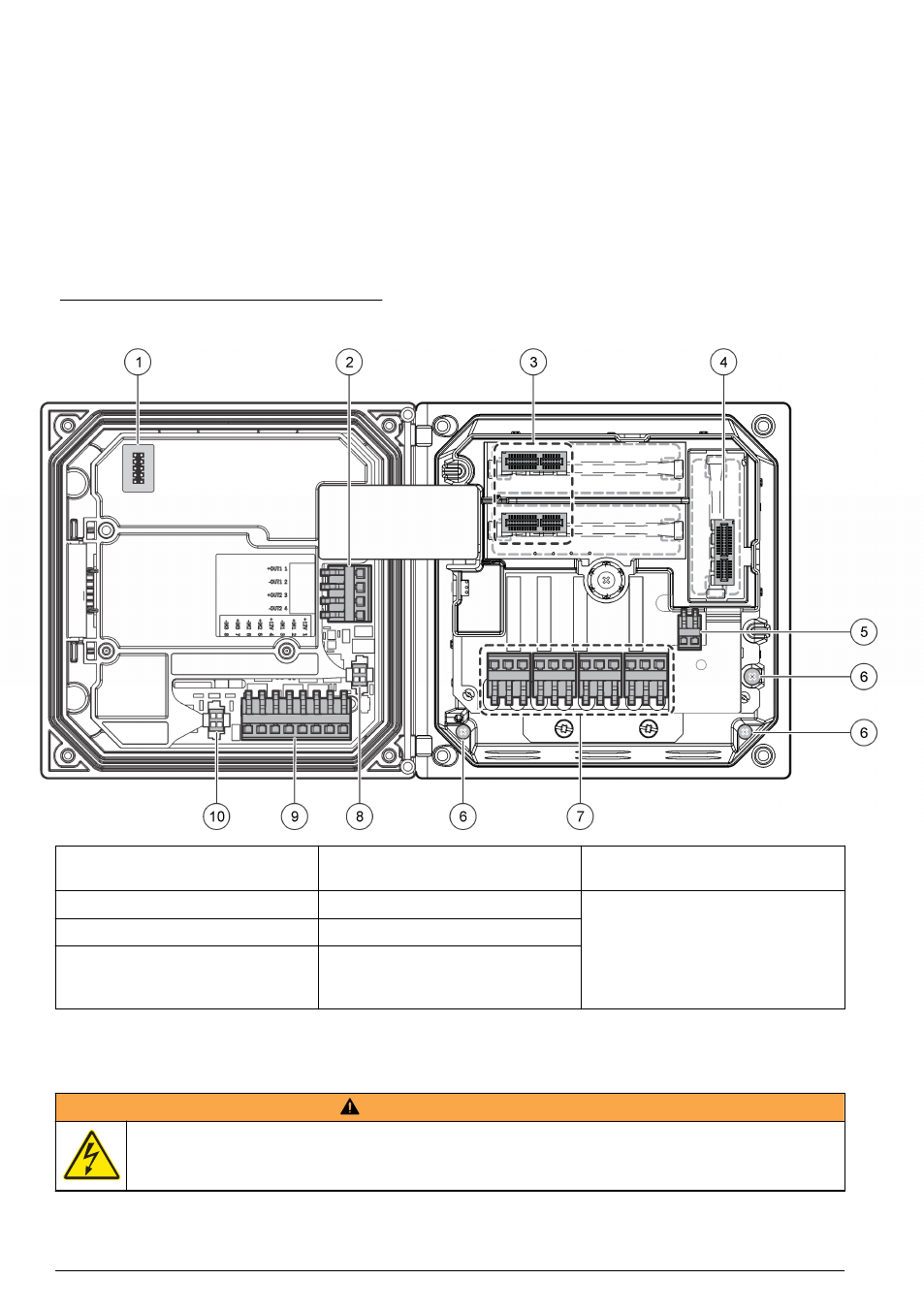

Na rysunku Rysunek 7 przedstawione jest okablowanie w urządzeniu z usuniętą osłoną wysokiego
napięcia. Po lewej stronie rysunku widoczny jest tył pokrywy urządzenia.
Uwaga: Przed rozpoczęciem instalowania modułu ze złączy należy zdjąć nasadki.
Rysunek 7 Opis połączeń przewodów
1 Podłączenie przewodu
roboczego
5 Złącze zasilania AC i DC 1 9 Złącze wejść dyskretnych 1
2 Wyjście 4–20 mA 1 6 Zacisk uziemienia 10 Złącze czujnika cyfrowego 1
3 Złącze modułu czujnika 7 Połączenia przekaźników 1
4 Złącze modułu komunikacji (np.
Modbus, Profibus, HART,
opcjonalny moduł 4–20 mA itp.)
8 Złącze czujnika cyfrowego 1
1 Terminale można zdemontować, aby ułatwić dostęp.
Okablowanie zasilające
O S T R Z E Ż E N I E
Potencjalne niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Wykonując połączenia
elektryczne zawsze odłączać zasilanie urządzenia.
