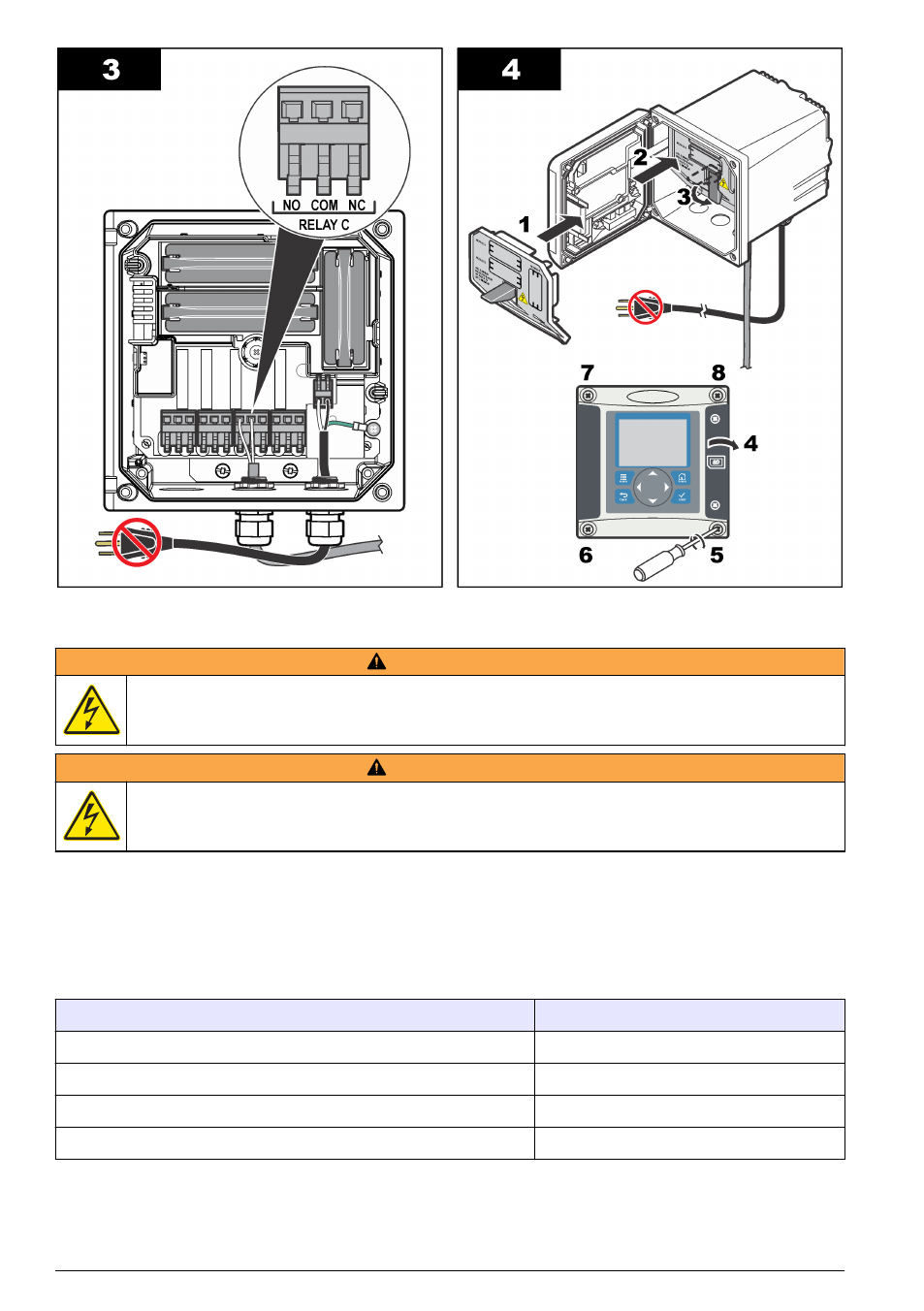

Anschlüsse des analogen Ausgangs
W A R N U N G
Potenzielle Stromschlaggefahr. Stellen Sie stets die Spannungsversorgung am Gerät ab, wenn
elektrische Anschlüsse durchgeführt werden.
W A R N U N G
Potenzielle Stromschlaggefahr. Um die NEMA/IP-Umweltbedingungen des Gehäuses zu wahren,
benutzen Sie zur Verlegung von Kabeln im Geräteinnern nur Rohranschlussstücke und
Kabeldurchführungen, die mindestens NEMA 4X/IP66 erfüllen.
Zwei isolierte Analogausgänge (1 und 2) stehen zur Verfügung ( Abbildung 8 ). Solche Ausgänge
werden häufig für Analogsignale oder zur Steuerung anderer externer Geräte verwendet.
Erstellen Sie die Anschlüsse für den Controller wie in
Abbildung 8 und Tabelle 3 beschrieben.
Hinweis: Abbildung 8 zeigt die Rückseite der Controllerabdeckung, nicht das Innere des Hauptgehäuses des
Controllers.
Tabelle 3 Belegung der Ausgänge
Verdrahtung Aufzeichnungsgerät Position Schaltplatte
Ausgang 2– 4
Ausgang 2+ 3
Ausgang 1– 2
Ausgang 1+ 1
1. Öffnen Sie die Abdeckung des Controllers.
2. Führen Sie die Drähte durch die Zugentlastung.
3. Längen Sie die Drähte nach Bedarf ab, und ziehen Sie die Zugentlastung fest.
