Interface utilisateur et navigation
Interface utilisateur
Le clavier comporte quatre touches de menu et quatre touches directionnelles (voir Figure 13 ).

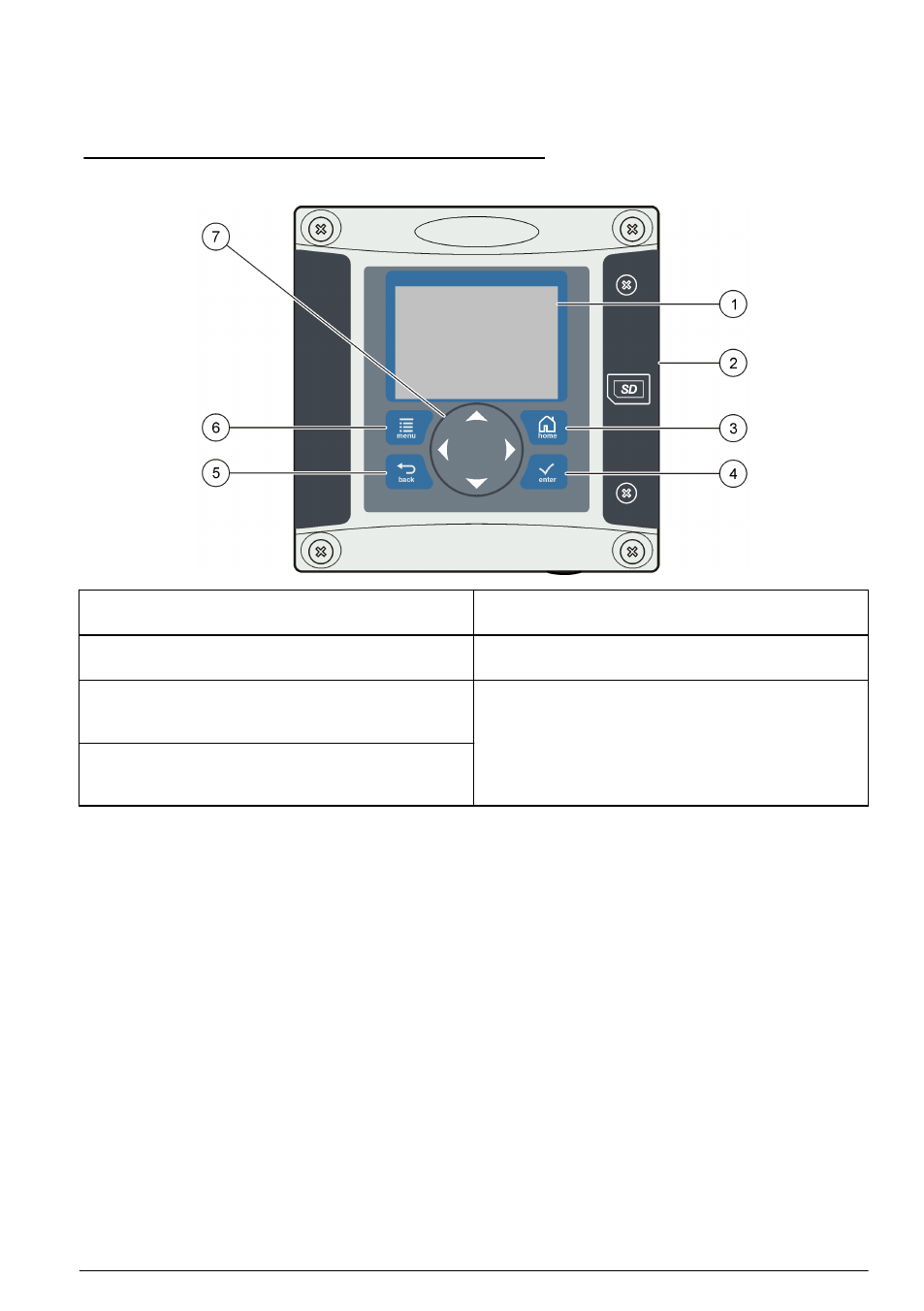

Figure 13 Présentation du clavier et du panneau avant
1 Afficheur de l'instrument 5 Touche BACK (Retour). Remonte d’un niveau dans
la structure du menu.
2 Capot recouvrant la fente d'insertion de la carte SD 6 Touche MENU. Permet d'accéder au menu
Paramètres à partir des écrans et des sous-menus.
3 Touche HOME (Accueil). Permet d'accéder à
l'écran de mesure principal à partir d'autres écrans
ou sous-menus.
7 Touches directionnelles. Utilisées pour accéder aux
menus, modifier des paramètres et incrémenter ou
décrémenter des chiffres.
4 Touche ENTER (Entrée). Permet de valider les
valeurs saisies, les mises à jour ou les options de
menu affichées.
Les entrées et les sorties sont configurées via la face avant à l'aide du clavier et de l'écran
d'affichage. Cette interface utilisateur est utilisée pour configurer les entrées et les sorties, consigner
les informations et les valeurs calculées et étalonner les capteurs. L'interface SD peut être utilisée
pour transférer des enregistrements et mettre à jour des logiciels.
Afficheur
La Figure 14 présente l'écran de mesure principal lorsqu'un capteur d'oxygène dissous est connecté
au transmetteur.
L'écran du panneau avant comporte notamment les données de mesure du capteur, les paramètres
d'étalonnage et de configuration, les erreurs et les avertissements.
Français 103
