3. Отрегулируйте положение кабелей и затяните кабельный фиксатор.
4. Выполните подключения при помощи экранированной витой пары и подключите экран со
стороны управляемого элемента или со стороны контура управления.
• Не подключайте экран с обоих концов кабеля.
• При использовании неэкранированного кабеля может испускаться радиочастотное
излучение или уровень восприимчивости может оказаться выше допустимого.
• Максимальное сопротивление контура составляет 500 Ом.
5. Закройте крышку контроллера и затяните винты крышки.
6. Настройте выходы контроллера.

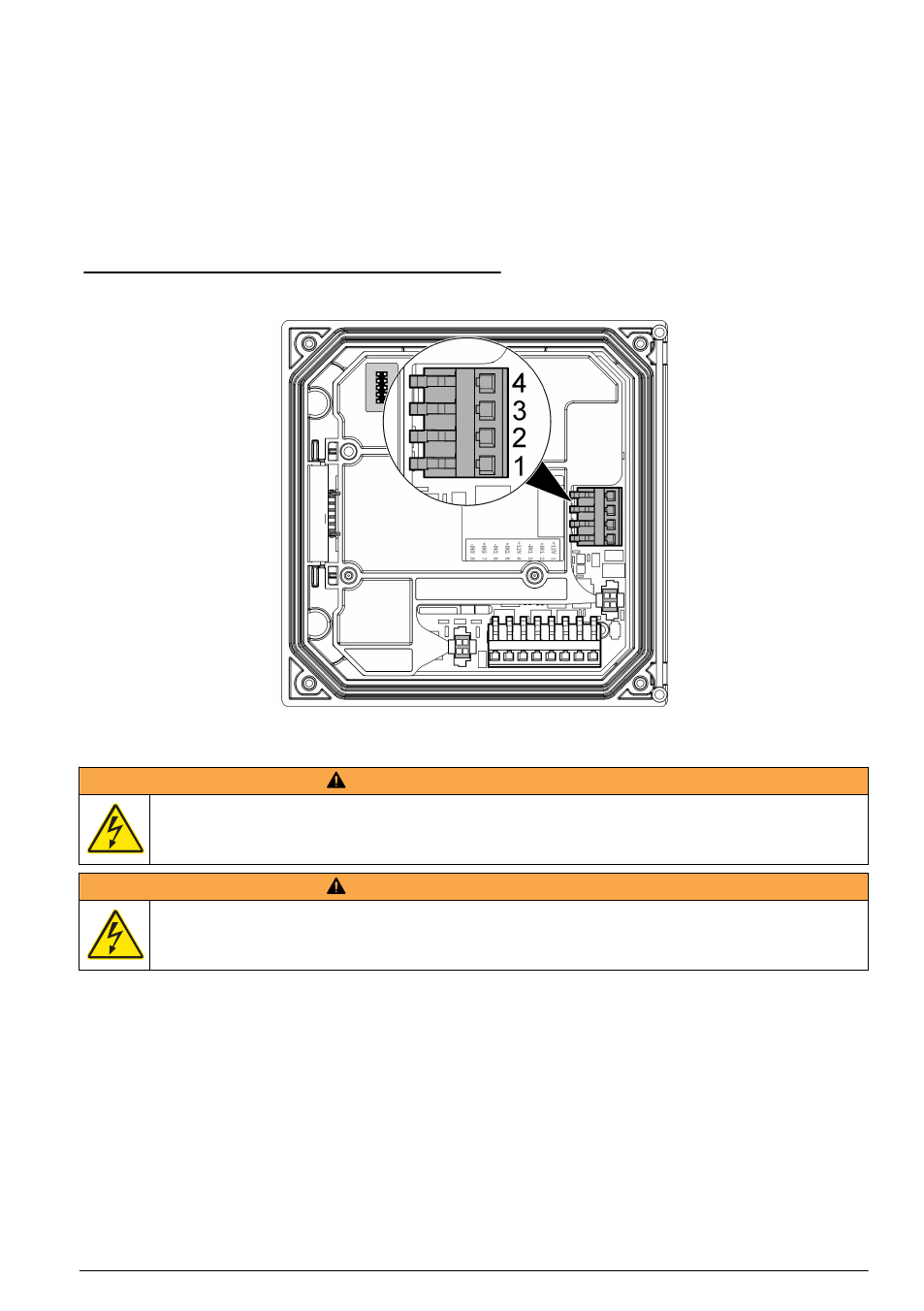

Рисунок 8 Подключение аналоговых выходов
Отдельные входные проводные соединения
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасность поражения электрическим током. При выполнении работ по электромонтажу всегда
отключайте питание от прибора.
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасность поражения электрическим током. Для обеспечения защиты корпуса от воздействия
окружающей среды по классу NEMA/IP для ввода кабелей в устройство рекомендуется
использовать только разъемы и сальники кабелей класса не ниже NEMA 4X/IP66.
Предоставлены три отдельных входа для переключения замыкающих входов и входов
напряжения логического уровня. Установите проводные соединения и настройте перемычку,
подключенную к контроллеру, как показано на рисунках
Рисунок 9 , Таблица 4 и Рисунок 10 .
Примечание: На Рисунок 9 показана задняя сторона крышки контроллера, а не внутренние элементы
основного отсека контроллера.
