• Venkite intensyvaus judėjimo. Statiniam krūviui jautrius komponentus gabenkite antistatiniuose
konteineriuose ar pakuotėse.
• Dėvėkite riešo juostelę, laidu sujungtą su įžeminimu.
• Dirbkite nuo statinio krūvio apsaugotame plote su antistatiniais grindų ir darbastalių kilimėliais.
Laidų instaliacijos apžvalga
parodytos instaliacijos jungtys valdiklio viduje, kai išimta aukštos įtampos apsauga.
Kairėje paveikslėlio pusėje parodyta valdiklio gaubto galinė dalis.
Pastaba: Prieš įstatydami modulį nuimkite jungčių dangtelius.

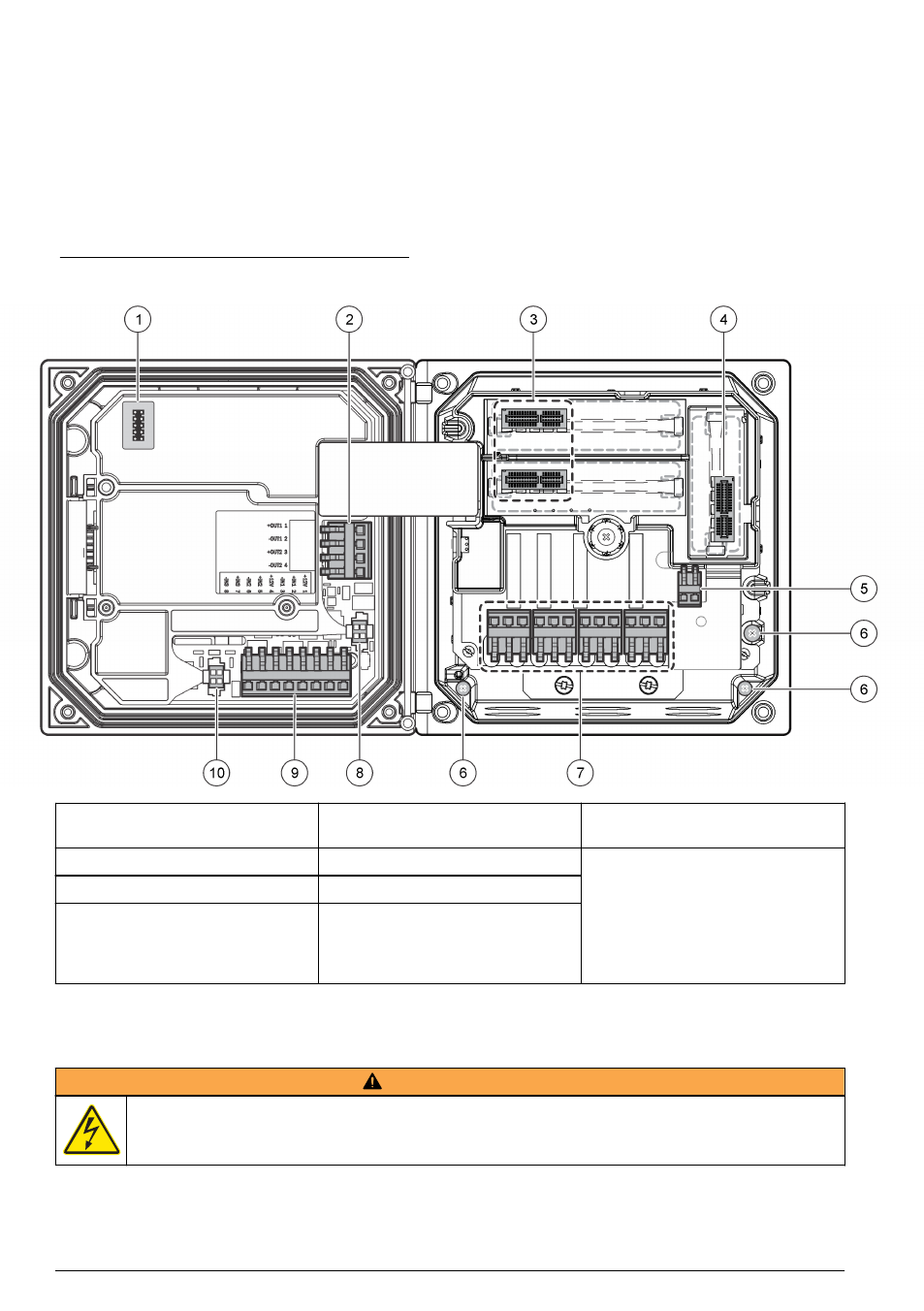

Paveikslėlis 7 Laidų sujungimo apžvalga
1 Darbinio kabelio jungtis
5 Kintamosios ir nuolatinės srovės
jungtis
1
9 Diskrečiosios įvesties laidų
jungtis
1
2 4–20 mA išvestis
1
6 Įžeminimo gnybtai
10 Skaitmeninio jutiklio jungtis
1
3 Jutiklio modulio jungtis
7 Relės jungtys
1
4 Ryšio modulio jungtis (pvz.,
„Modbus“, „Profibus“, HART,
pasirinktinis 4–20 mA modulis ir
kt.)
8 Skaitmeninio jutiklio jungtis
1
1
Geresnei prieigai užtikrinti gnybtus galima nuimti.
Maitinimo laidų prijungimas
Į S P Ė J I M A S
Galima patirti mirtiną elektros smūgį. Kai ką nors jungiate prie elektros srovės, visada atjunkite prietaiso
maitinimą.
