4. Verwenden Sie für den Anschluss abgeschirmte Twisted-Pair-Kabel, und schließen Sie den
Schirm entweder am Ende der geregelten Komponente oder am Ende des Regelkreises an.
• Schließen Sie den Schirm NICHT an beiden Kabelenden an!
• Die Verwendung nicht abgeschirmter Kabel kann zu unzulässig hohen
Hochfrequenzemissionen oder Störempfindlichkeiten führen.
• Der maximale Schleifen-Widerstand beträgt 500 Ohm.
5. Schließen Sie die Abdeckung des Controllers, und ziehen Sie die Schrauben fest.
6. Konfigurieren Sie die Ausgänge im Controller.

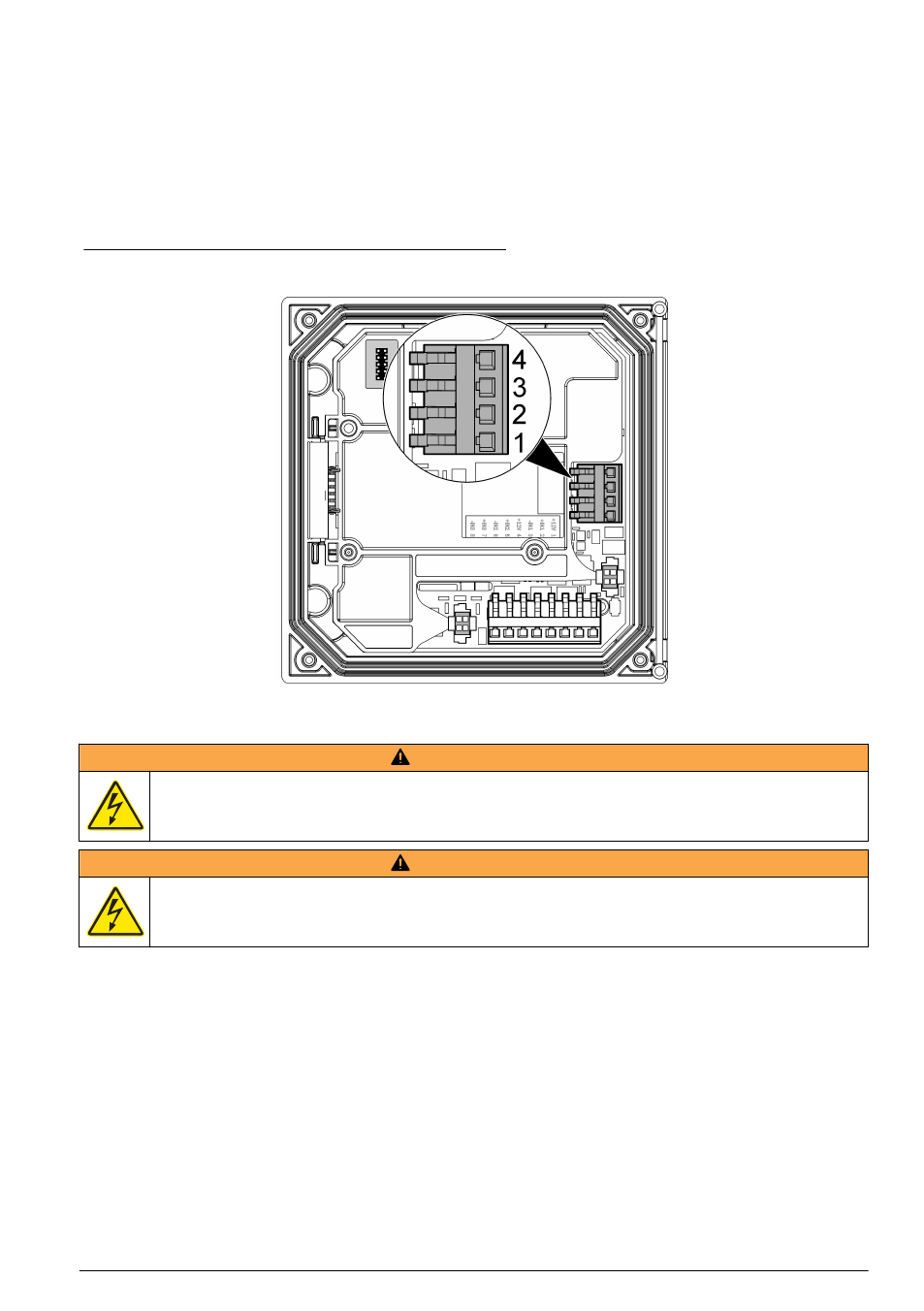

Abbildung 8 Anschlüsse des analogen Ausgangs
Diskrete Eingangsleitungsverbindungen
W A R N U N G
Potenzielle Stromschlaggefahr. Stellen Sie stets die Spannungsversorgung am Gerät ab, wenn
elektrische Anschlüsse durchgeführt werden.
W A R N U N G
Potenzielle Stromschlaggefahr. Um die NEMA/IP-Umweltbedingungen des Gehäuses zu wahren,
benutzen Sie zur Verlegung von Kabeln im Geräteinnern nur Rohranschlussstücke und
Kabeldurchführungen, die mindestens NEMA 4X/IP66 erfüllen.
Es gibt drei diskrete Eingänge für Schaltermuffeneingänge und Logikebenen-Spannungseingänge.
Stellen Sie die Kabelverbindungen her, und konfigurieren Sie die Steckbrückeneinstellungen wie
in
Abbildung 9 , Tabelle 4 und Abbildung 10 zu sehen.
Hinweis: Abbildung 9 zeigt die Rückseite der Controllerabdeckung, nicht das Innere des Hauptgehäuses des
Controllers.
Deutsch 45
