Přípojky analogových výstupů
V A R O V Á N Í
Nebezpečí poranění el. proudem. Před elektrickými instalacemi přístroj odpojte od elektrické sítě.
V A R O V Á N Í
Nebezpečí poranění el. proudem. V souladu s požadavky na krytí skříně podle předpisu NEMA je nutné
pro přívod kabelů do přístroje použít elektroinstalační tvarovky a kabelové vodiče dimenzované pro
krytí alespoň NEMA 4X/IP66
K dispozici jsou dva oddělené analogové výstupy (1 a 2) ( Obr. 8 ). Tyto výstupy se běžně používají
pro analogové signály nebo pro řízení jiných externích zařízení.

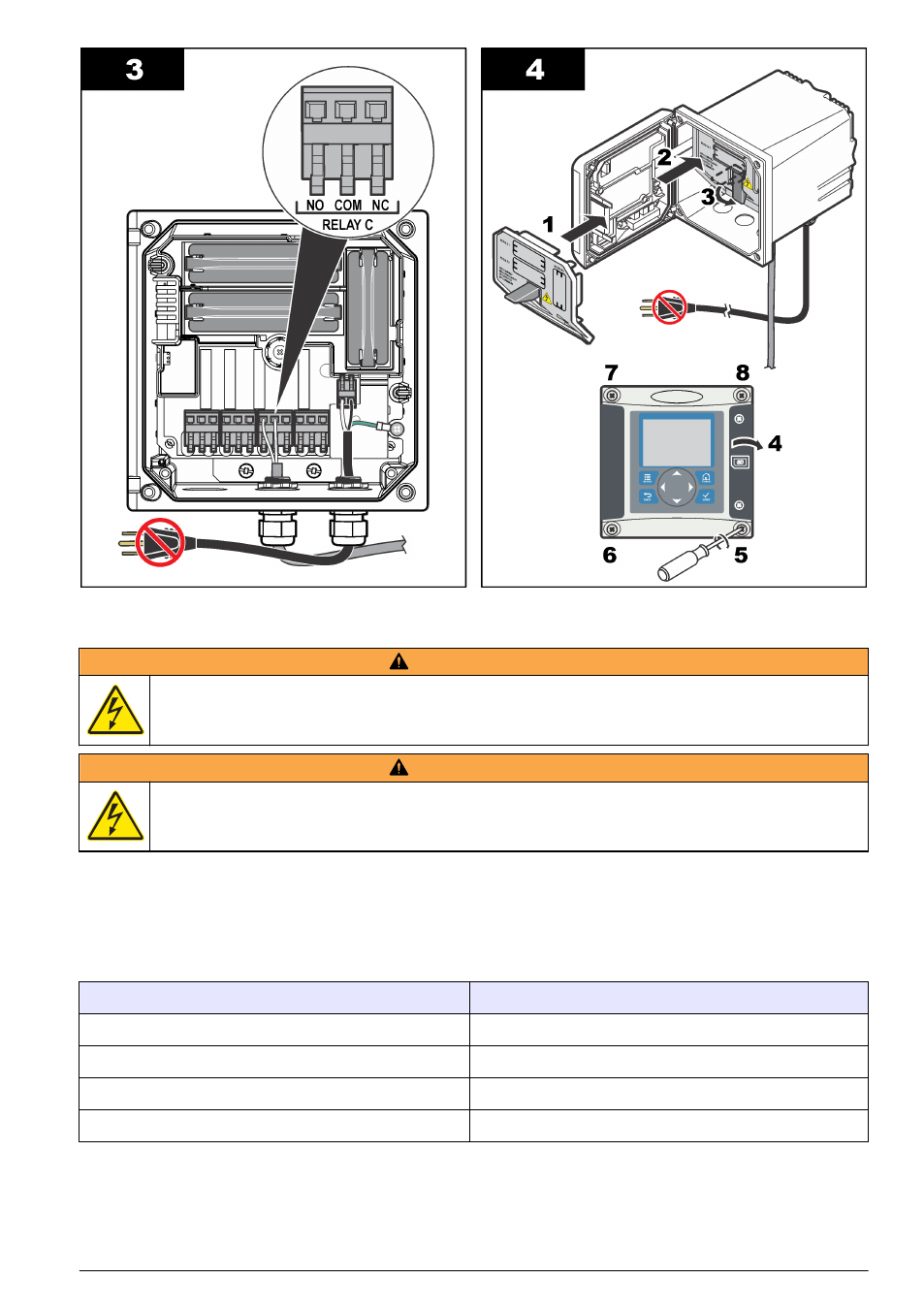

Vytvořte kabelová připojení ke kontroléru podle vyobrazení
Obr. 8 a Tabulka 3 .
Poznámka: Obr. 8 zobrazuje zadní stranu krytu kontroléru, nikoli však vnitřek hlavního prostoru kontroléru.
Tabulka 3 Přípojky výstupů
Vodiče zapisovacího přístroje Poloha na rozvodovém panelu
výstup 2– 4
výstup 2+ 3
výstup 1– 2
výstup 1+ 1
1. Otevřete víko přístroje.
2. Protáhněte vodiče odlehčovací objímkou.
3. Podle potřeby přizpůsobte vodiče a utáhněte odlehčovací objímku.
