• Undvik onödiga rörelser. Transportera komponenter känsliga för statisk elektricitet i antistatiska
behållare eller förpackningar.
• Bär en handledsrem som är ansluten till jord med en sladd.
• Arbeta på en statiskt säker plats med antistatiska mattor på golv och arbetsbänkar.
Kabeldragningsöversikt

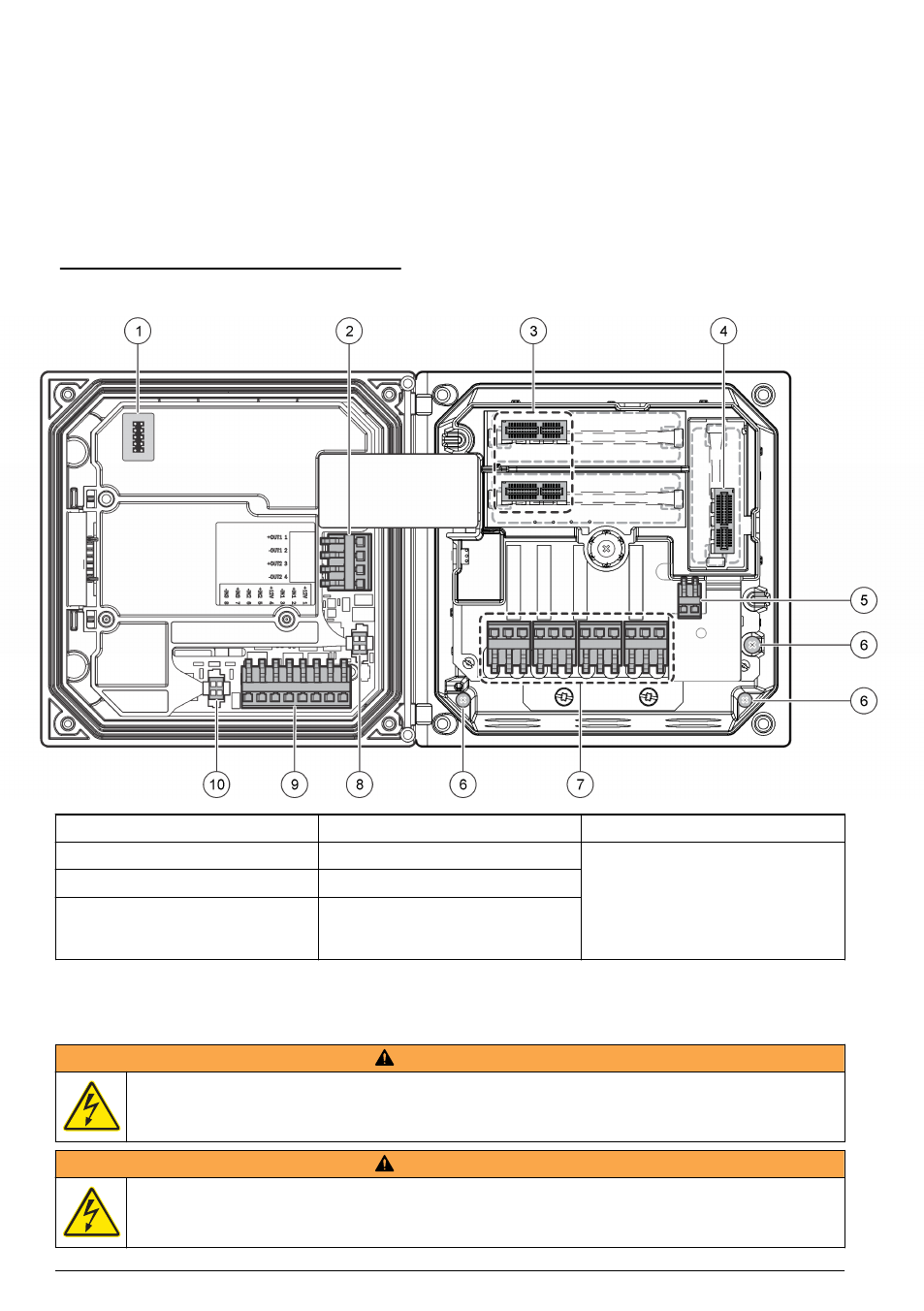

Figur 7 visar en översikt över kabelanslutningarna inuti styrenheten med högspänningsspärren
borttagen. Bildens vänstra sida visar styrenhetskåpans baksida.
Observera: Ta bort locken från anslutningarna innan du installerar en modul
Figur 7 Översikt över kabelanslutningar
1 Strömkabelanslutning 5 AC- och DC-strömsanslutning 1 9 Kabelkontakt för diskret ingång 1
2 4-20 mA-utgång 1 6 Jordterminaler 10 Digital givaranslutning 1
3 Givarmodulanslutning 7 Reläanslutningar 1
4 Kommunikationsmodulanslutning
(till exempel Modbus, Profibus,
HART, 4-20 mA tillvslmodul.)
8 Digital givaranslutning 1
1 Terminaler kan tas bort för förbättrad åtkomst.
Spänningsanslutning
V A R N I N G
Potentiell risk för dödande elchock. Koppla alltid bort matningsspänningen till instrumentet då elektriska
kopplingar ska göras.
V A R N I N G
Potentiell risk för dödande elchock. Om denna utrustning används utomhus eller i potentiellt fuktiga
miljöer måste ett jordfelsskydd användas vid anslutning av utrustningen till nätström.
