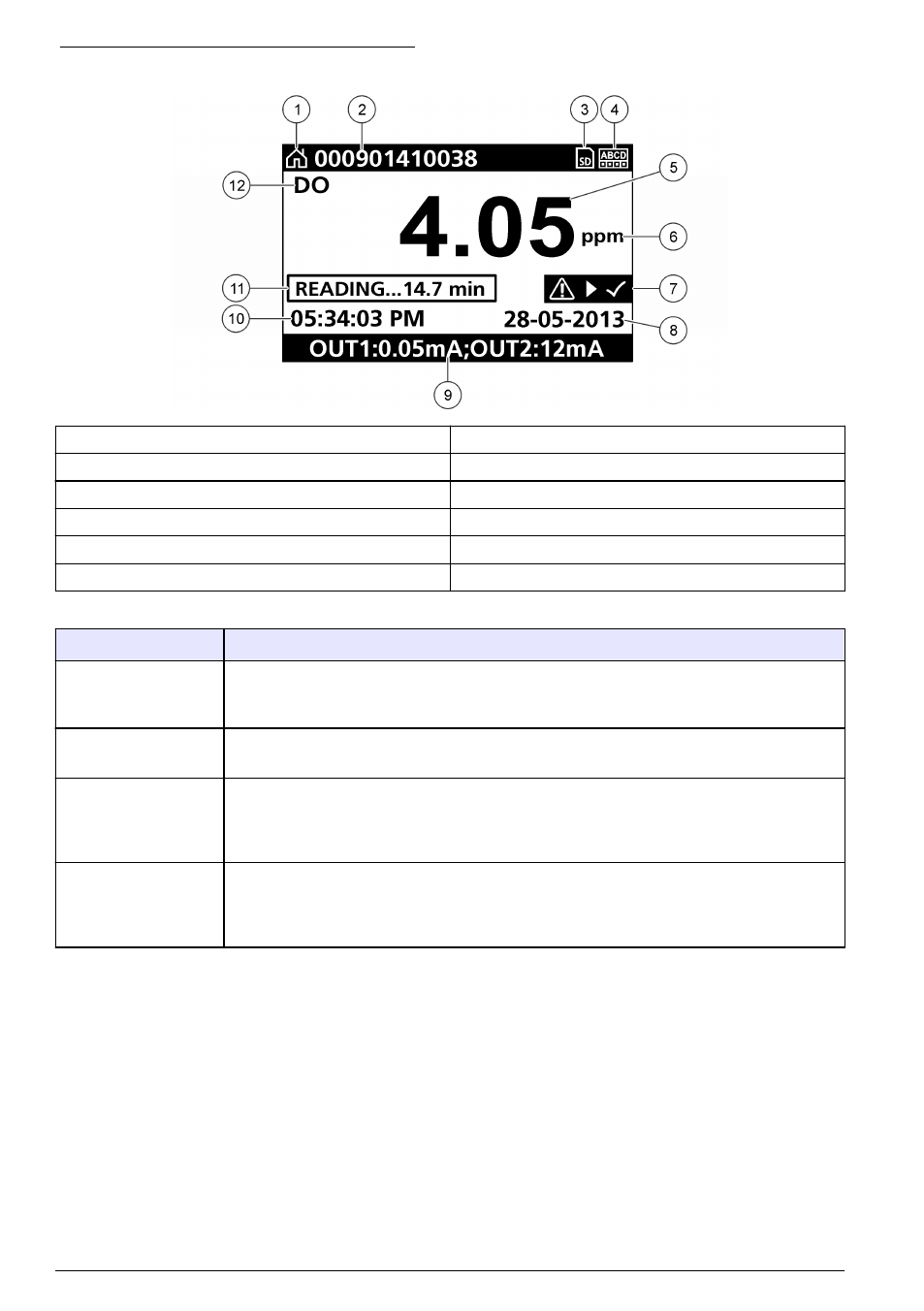

Slika 14 Primer ekrana za glavno merenje
1 Ikona početnog ekrana 7 Statusna traka s upozorenjima
2 Ime senzora 8 Datum
3 Ikona SD memorijske kartice 9 Analogne vrednosti na izlazu
4 Indikator statusa releja 10 Vreme
5 Vrednost merenja 11 Traka toka
6 Jedinica merenja 12 Parametar merenja
Tabela 5 Opisi ikona
Ikona Opis
Početni ekran Ova ikona može da se menja u zavisnosti od prikazanog ekrana ili menija. Na primer,
ako je postavljena SD kartica, ovde se pojavljuje ikona SD kartice kada je korisnik
u meniju SD Card Setup (Podešavanje SD kartice).
SD memorijska kartica Ova ikona se pojavljuje samo ako je SD kartica u otvoru čitača. Kada je korisnik u meniju
SD Card Setup (Podešavanje SD kartice), ova ikona se pojavljuje u gornjem levom uglu.
Upozorenje Ikona upozorenja se sastoji od znaka uzvika u trouglu. Ikone upozorenja se prikazuju
desno od glavnog ekrana, ispod vrednosti merenja. Pritisnite taster ENTER, a zatim
izaberite uređaj da biste prikazali sve probleme koji se odnose na taj uređaj. Nakon što
ispravite ili potvrdite da ste videli sve probleme, ikona upozorenja će nestati.
Greška Ikona greške se sastoji od znaka uzvika u krugu. Kada se pojavi greška, ikona greške
i ekran za merenje se naizmenično smenjuju na glavnom ekranu. Da biste prikazali
greške, pritisnite taster MENU (MENI) i izaberite opciju Diagnostics (Dijagnostika).
Zatim izaberite uređaj da biste prikazali sve probleme koji se odnose na taj uređaj.
Dodatni formati prikaza
• Na ekranu Main Measurement (Glavno merenje) pritisnite strelice NAVIŠE i NANIŽE da biste
se prebacivali između parametara merenja.
• Na ekranu Main Measurement (Glavno merenje) pritisnite strelice NADESNO da biste prešli
na podeljeni prikaz do 4 parametra merenja. Pritisnite taster sa strelicom NADESNO da biste
obuhvatili dodatna merenja. Po potrebi pritisnite taster sa strelicom NALEVO da biste se vratili
na ekran Main Measurement (Glavno merenje).
• Na ekranu Main Measurement (Glavno merenje) pritisnite strelicuNALEVO da biste prešli
na grafički prikaz(pogledajte Grafički prikaz na stranici 631 da biste definisali parametre).
Pritisnite strelice NAVIŠE i NANIŽEda biste prebacivali merne dijagrame
