4. Sujunkite su izoliuotu susuktu dvigysliu laidu ir prijunkite valdomo komponento arba valdymo
grandinės gale esančią izoliuojamąją apsaugą.
• Izoliuotosios apsaugos nejunkite prie abiejų kabelio galų.
• Jei naudosite neizoliuotąjį kabelį, gali būti viršytas leidžiamas skleidžiamų arba priimamų radijo
bangų lygis.
• Maksimali grandinės varža yra 500 omų.
5. Uždarykite valdiklio dangtį ir prisukite varžtus.
6. Sukonfigūruokite išvesties jungtis valdiklyje.

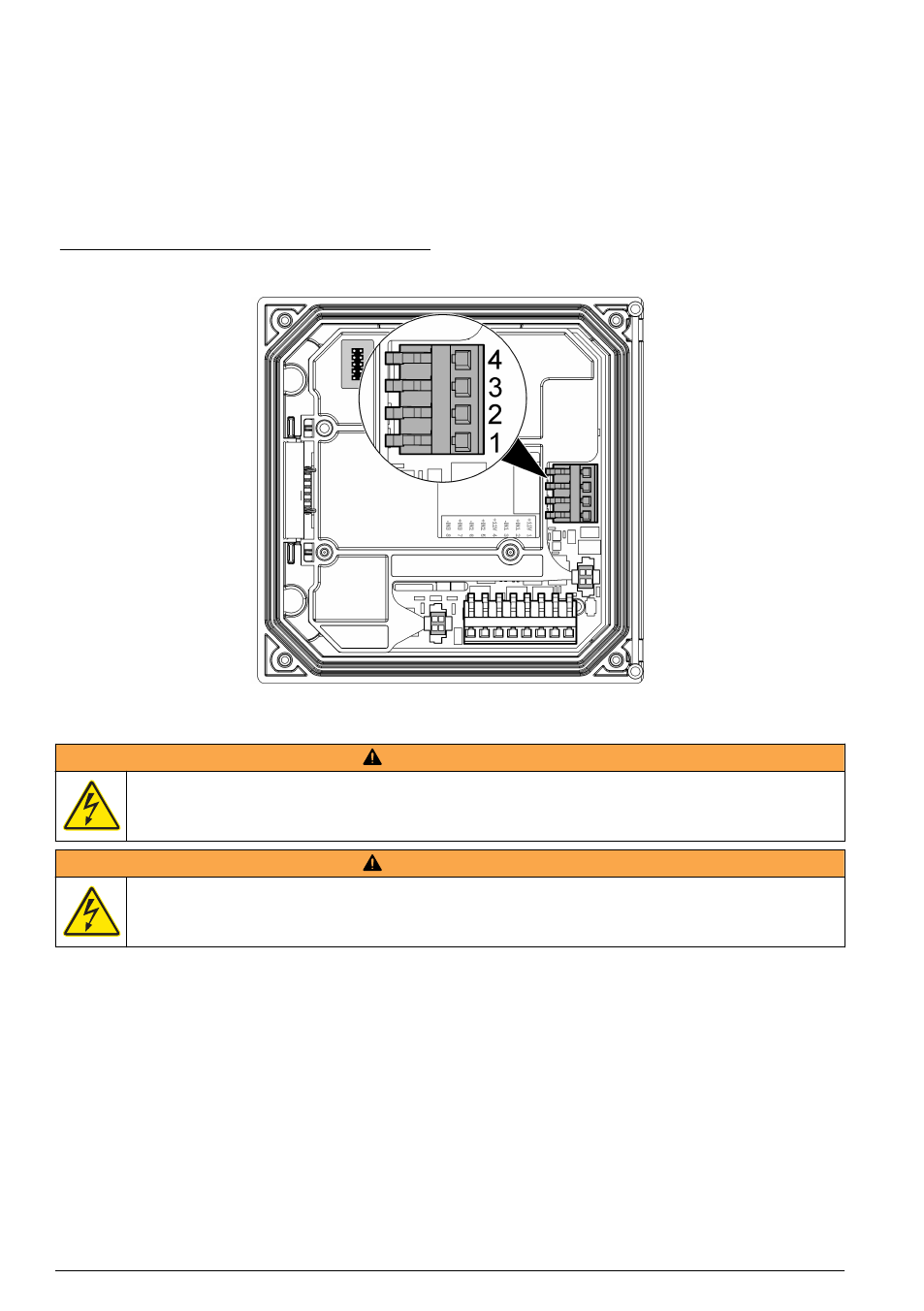

Paveikslėlis 8 Analoginės išvesties jungtys
Diskrečiosios įvesties laidų jungtys
Į S P Ė J I M A S
Galima patirti mirtiną elektros smūgį. Kai ką nors jungiate prie elektros srovės, visada atjunkite prietaiso
maitinimą.
Į S P Ė J I M A S
Galima patirti mirtiną elektros smūgį. Jei norite išsaugoti gaubto NEMA/IP aplinkos vertinimus, laidams į
prietaisą nutiesti naudokite tik NEMA 4X/IP66 vamzdinę instaliaciją ir kabelines jungtis.
Trys diskrečiosios įvestys yra skirtos jungiklio korpuso įvestims arba loginio lygmens įtampos
įvestims. Sujunkite laidus su valdikliu ir sukonfigūruokite jungės nuostatas, kaip parodyta
Paveikslėlis 9 , Lentelė 4 ir Paveikslėlis 10 .
Pastaba: Paveikslėlis 9 parodyta valdiklio dangčio užpakalinė dalis, o ne pagrindinio valdiklio skyriaus vidus.
