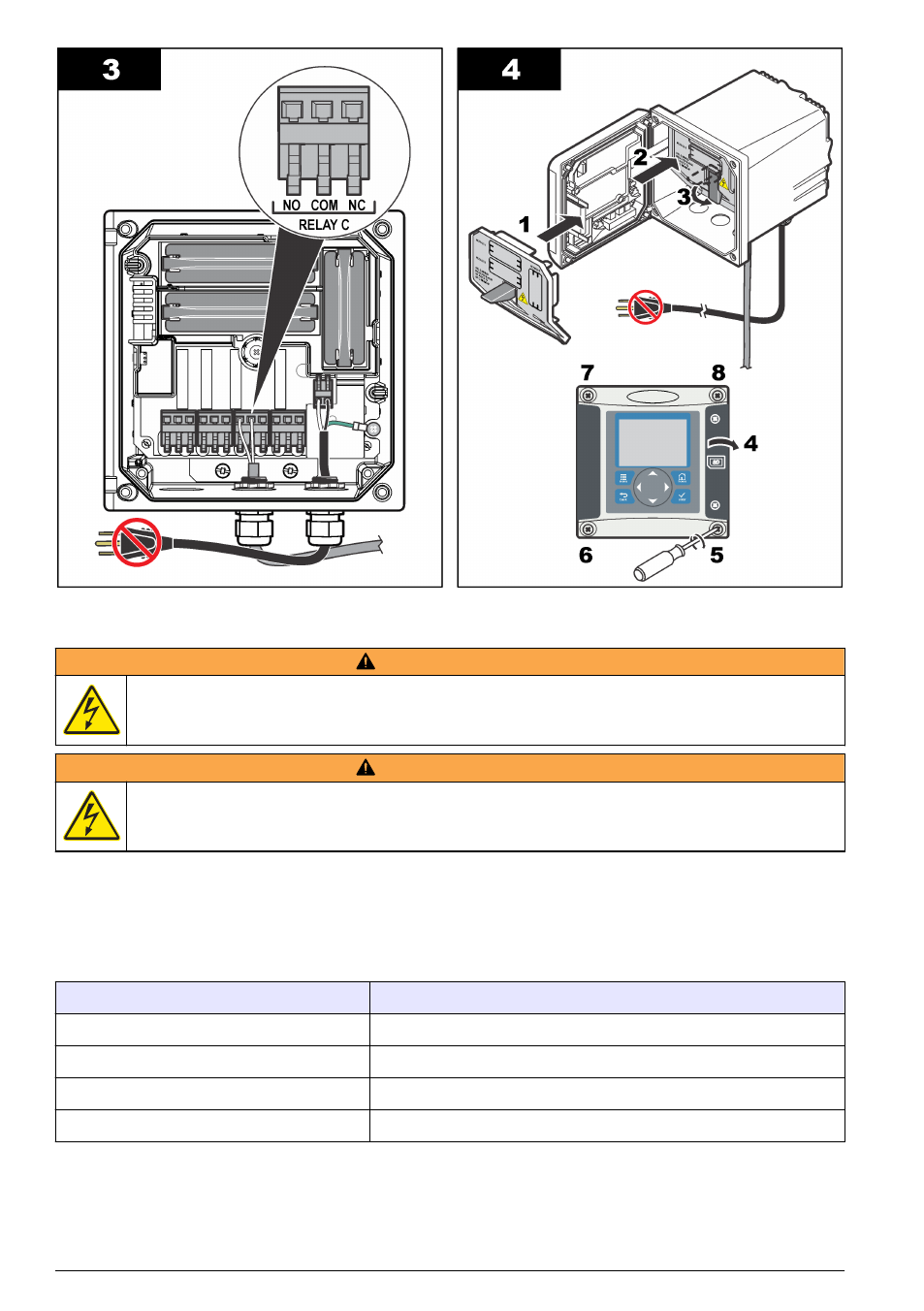

Analógové výstupné pripojenia
V A R O V A N I E
Nebezpečenstvo smrteľného úrazu elektrickým prúdom. Pred prácou na elektrických pripojeniach vždy
odpojte zariadenie od napájania.
V A R O V A N I E
Nebezpečenstvo smrteľného úrazu elektrickým prúdom. Aby nedošlo k narušeniu stupňa ochrany
NEMA/IP, na prívodoch káblov do zariadenia používajte výhradne konektory a priechodky so stupňom
ochrany minimálne NEMA 4X/IP66.
K dispozícii sú dva izolované analógové výstupy (1 a 2) ( Obrázok 8 ). Tieto výstupy sa bežne
používajú na analógovú signalizáciu a na ovládanie ďalších externých zariadení.
Pri pripájaní vodičov ku kontroléru postupujte podľa
Obrázok 8 a Tabuľka 3 .
Poznámka: Obrázok 8 zobrazuje zadnú stranu krytu kontroléra, a nie vnútro skrinky hlavného kontroléra.
Tabuľka 3 Výstupné pripojenia
Označenie vodiča Poloha na obvodovej doske
Výstup 2– 4
Výstup 2+ 3
Výstup 1– 2
Výstup 1+ 1
1. Otvorte kryt kontroléra.
2. Vodiče preveďte cez priechodku.
3. Podľa potreby nastavte dĺžku kábla a dotiahnite priechodku.
