• Коснитесь заземленной металлической поверхности, например, шасси прибора,

металлического трубопровода или трубы, чтобы снять электростатический заряд с теля.

• Избегайте чрезмерных перемещений. Транспортировку чувствительных к

электростатическим разрядам компонентов следует производить в антистатических
контейнерах или упаковках.

• Следует носить антистатический браслет, соединенный провод с заземляющим контактом.
• Следует работать в электростатически безопасном окружении с антистатическими

ковриками и ковриками для рабочего места.

Схема соединений

На

Рисунок 7

приводится общий вид соединений внутри контроллера со снятым

высоковольтным экраном. В левой части рисунка показана обратная сторона крышки
контроллера.

Примечание: перед установкой модуля удалите колпачки разъемов.

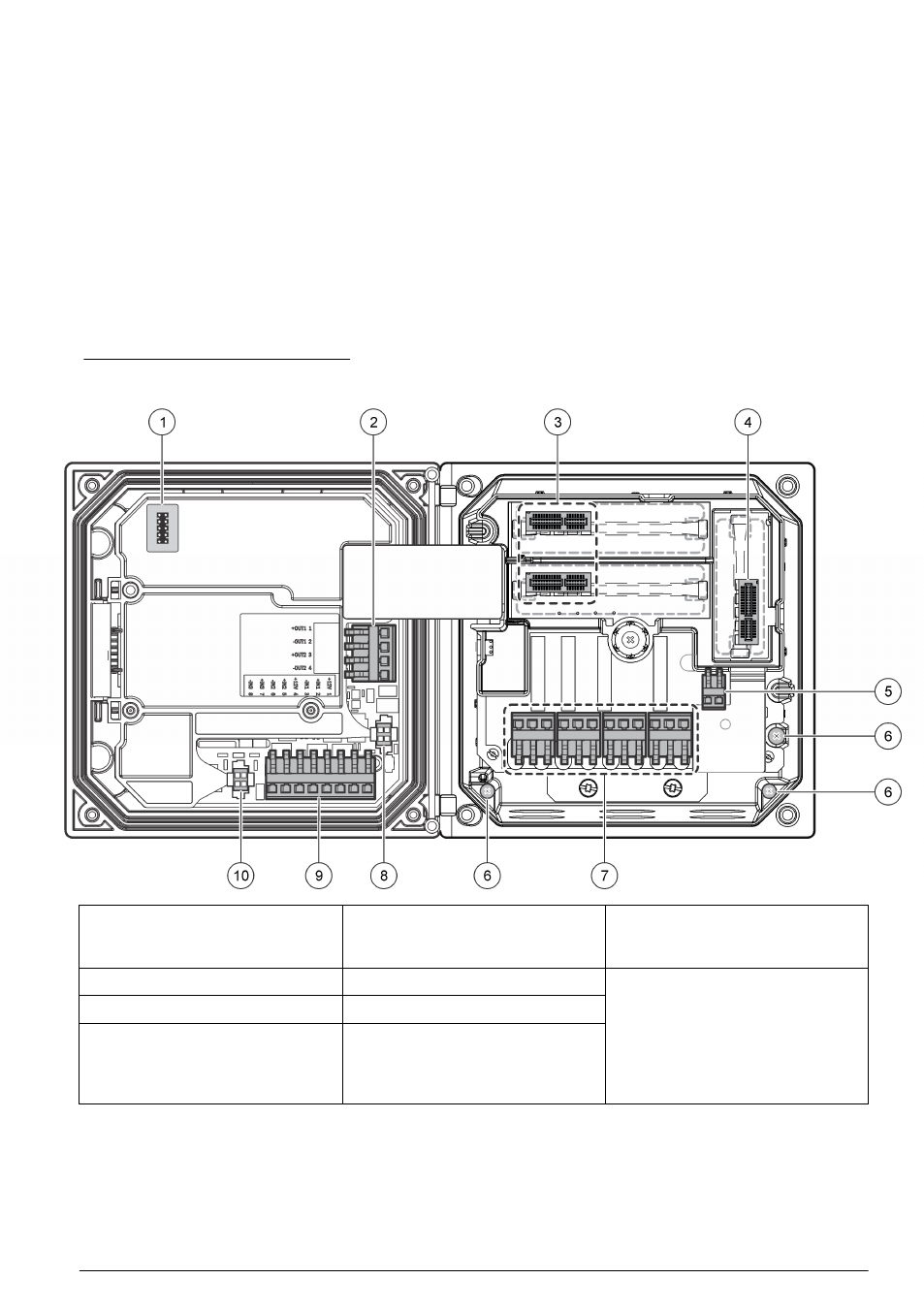

Рисунок 7 Схема соединений

1 Подключение сервисного

кабеля

5 Разъемы питания

переменного и постоянного
тока

1

9 Соединитель проводки,

дискретный вход

1

2 Выход 4-20 мА

1

6 Клеммы заземления

10 Разъем цифрового датчика

1

3 Разъем модуля датчика

7 Клеммы реле

1

4 Разъем коммуникационного

модуля (напр., Modbus,
Profibus, HART, опциональный
модуль 4-20 мА и др.)

8 Разъем цифрового датчика

1

1

Для облегчения доступа клеммы можно снять.

Русский 437
