• Izbjegavajte prekomjerna pomicanja. Statički osjetljive komponente transportirajte u anti-statičkim
spremnicima ili pakiranjima.
• Nosite traku na ručnom zglobu priključenu na žicu uzemljenja.
• Radite u statičko sigurnom području s antistatičkim jastučićima na podu i radnom stolu.
Pregled ožičenja

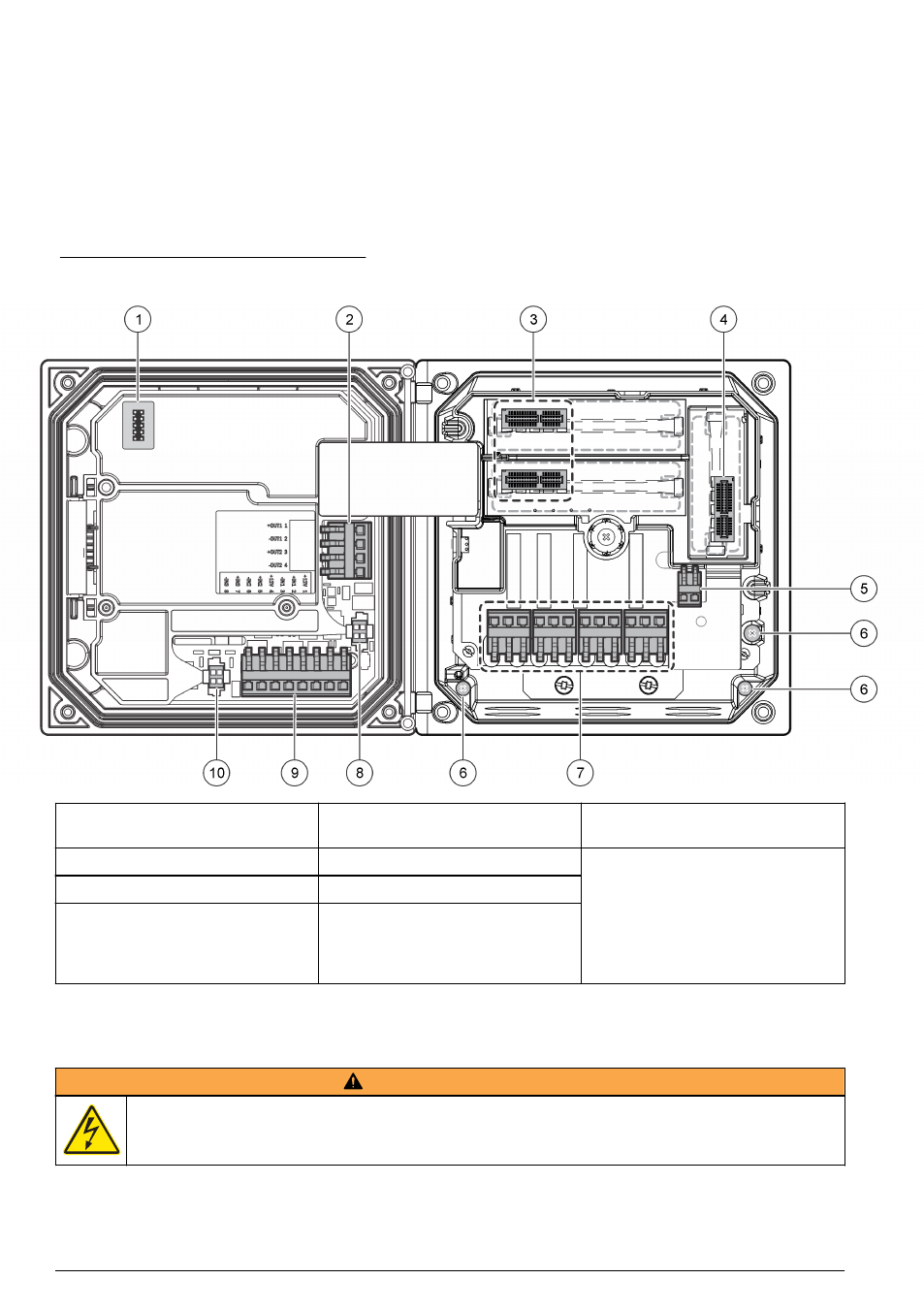

Slika 7 daje pregled ožičenja unutar kontrolera kad se skine visokonaponska pregrada. Na lijevoj
strani slike prikazana je pozadina poklopca kontrolera.
Napomena: Prije instalacije modula skinite kapice s priključaka.
Slika 7 Pregled priključaka ožičenja
1 Priključak servisnog kabela 5 Priključak izmjeničnog i
istosmjernog napajanja 1
9 Priključak ožičenja diskretnog
ulaza 1
2 4-20 mA izlaz 1 6 Terminali uzemljenja 10 Priključak digitalnog senzora 1
3 Priključak modula senzora 7 Priključci releja 1
4 Priključak komunikacijskog
modula (npr. Modbus, Profibus,
HART, opcionalni modul
4-20 mA itd.)
8 Priključak digitalnog senzora 1
1 Za poboljšani pristup mogu se ukloniti terminali.
Priključivanje napajanja
U P O Z O R E N J E
Opasnost od strujnog udara. Prije izvođenja električnih spojeva uvijek isključite instrument iz napajanja.
