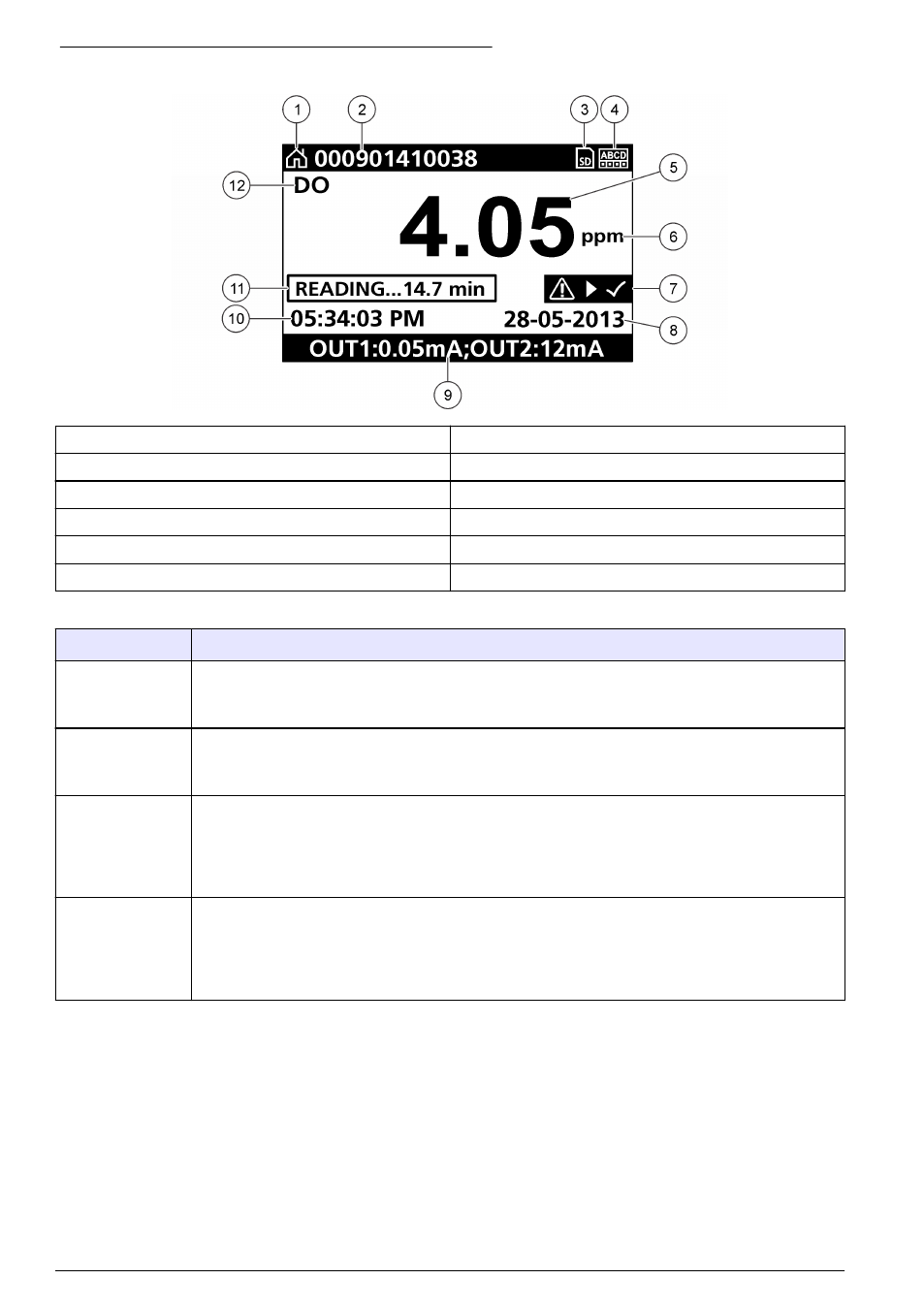

Abbildung 14 Beispiel des Haupt-Messbildschirms
1 Symbol des Startbildschirms 7 Warnstatusleiste
2 Sensorbezeichnung 8 Datum
3 SD-Speicherkarten-Symbol 9 Analoge Ausgangswerte
4 Anzeige des Relaisstatus 10 Zeit
5 Messwert 11 Fortschrittsbalken
6 Messeinheit 12 Messparameter
Tabelle 5 Symbolbeschreibung
Symbol Beschreibung
Startbildschirm Dieses Symbol hängt vom angezeigten Bildschirm oder Menü ab. Wenn beispielsweise eine
SD-Speicherkarte installiert ist, wird an dieser Stelle ein SD-Speicherkartensymbol angezeigt,
wenn Sie sich im Menü „SD Card Setup“ (SD-Karteneinstellungen) befinden.
SD-Speicherkarte Dieses Symbol wird nur angezeigt, wenn sich eine SD-Speicherkarte im Steckplatz befindet.
Wenn das Menü „SD Card Setup“ (SD-Karteneinstellungen) geöffnet ist, wird dieses Symbol
in der linken oberen Ecke angezeigt.
Warnung Warnsymbole bestehen aus einem Ausrufezeichen innerhalb eines Dreiecks. Warnsymbole
werden unter dem Messwert rechts am Hauptdisplay angezeigt. Drücken Sie die EINGABE-
Taste, und wählen Sie das Gerät, um alle mit diesem Gerät verbundenen Probleme anzeigen
zu lassen. Das Warnsymbol wird nicht mehr angezeigt, wenn alle Probleme korrigiert oder
bestätigt wurden.
Fehler Fehlersymbole bestehen aus einem Ausrufezeichen innerhalb eines Kreises. Bei Auftreten
eines Fehlers blinken das Fehlersymbol und der Messbildschirm auf dem Hauptdisplay
periodisch auf. Um Fehler anzuzeigen, drücken Sie die MENÜ-Taste und wählen Sie
Diagnose Wählen Sie dann das Gerät aus, um alle mit diesem Gerät verbundenen Probleme
anzeigen zu lassen.
Zusätzliche Anzeigenformate
• Drücken Sie auf der Hauptbildschirmanzeige Messung die Pfeiltasten NACH OBEN und NACH
UNTEN, um zwischen Konzentrations- und Temperaturmessung zu wechseln.
• Drücken Sie auf dem Haupt-Messbildschirm die RECHTE Pfeiltaste, um die Bildschirmanzeige
aufzuteilen und gleichzeitig bis zu 4 Messparameter anzuzeigen. Drücken Sie die RECHTE
Pfeiltaste, um zusätzlichen Messungen anzuzeigen. Drücken Sie die LINKE Pfeiltaste, um zum
Haupt-Messbildschirm zurückzukehren.
• Drücken Sie auf dem Haupt-Messbildschirm die LINKE Pfeiltaste, um auf die Grafikanzeige zu
wechseln (siehe Grafikanzeige auf Seite 51 für die Definition der Parameter). Drücken Sie die
50 Deutsch
