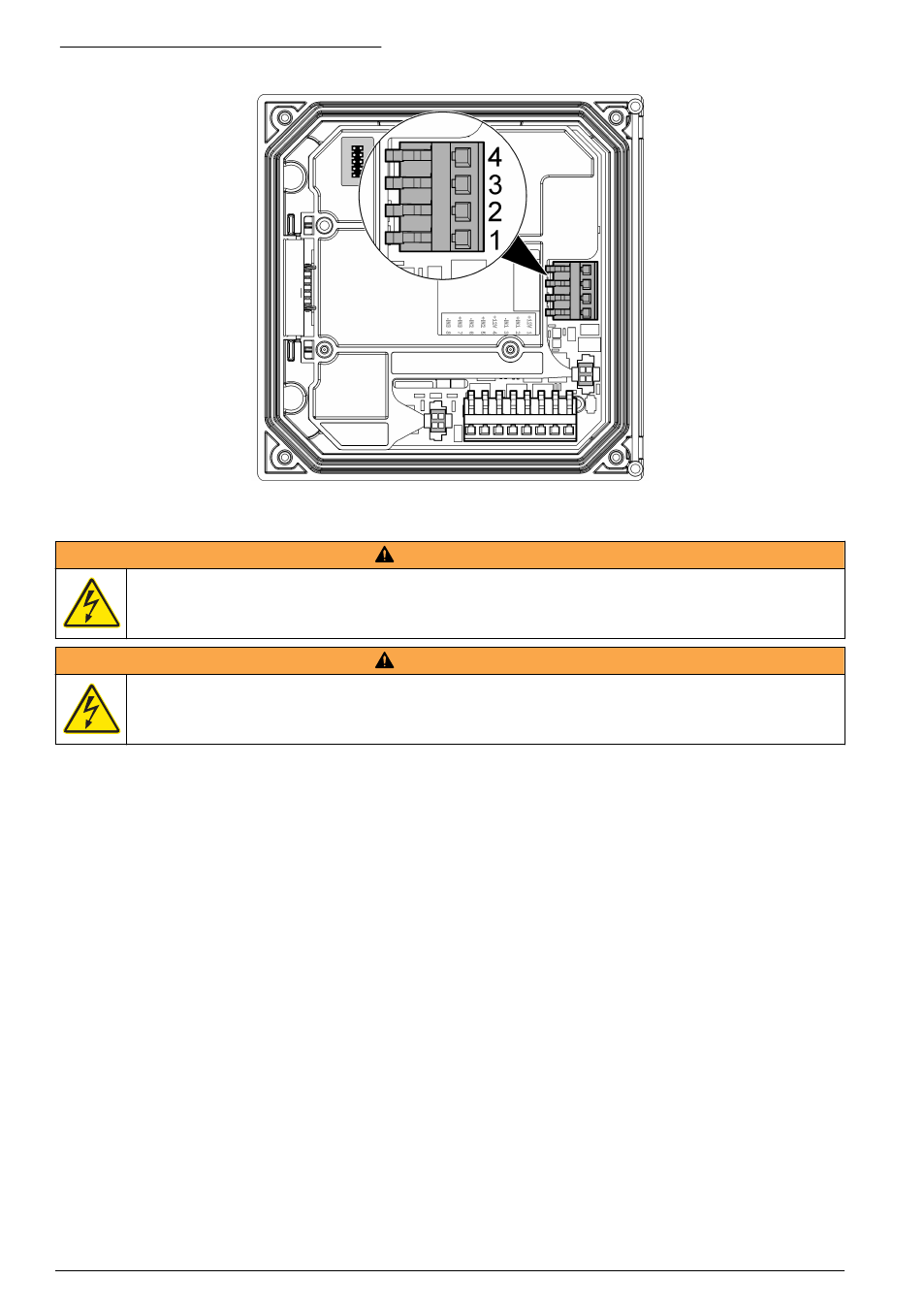

Figur 8 Analoga utgångsanslutningar
Kabelanslutningar för diskreta ingångar
V A R N I N G
Potentiell risk för dödande elchock. Koppla alltid bort matningsspänningen till instrumentet då elektriska
kopplingar ska göras.
V A R N I N G
Potentiell risk för dödande elchock. För att bibehålla kapslingens miljöklassning enligt NEMA/IP ska du
endast använda genomföringar och kabeltätningar som uppfyller minst NEMA 4X/IP66 för att dra kablar
in i instrumentet.
Tre diskreta ingångar finns för reläingångar eller spänningsingångar på logisk nivå. Gör
kabelanslutningar och konfigurera anslutningsinställningarna till styrenheten enligt
Figur 9 , Tabell 4
och Figur 10 .
Observera: Figur 9 visar baksidan av styrenhetens kåpa och inte insidan av huvudstyrenhetsutrymmet.
