4. Veze ostvarite uvijenim parom oklopljenog kabla i povežite oklop na kraju kontrolisane
komponente ili na kraju kontrolne petlje.
• Nemojte povezivati oklop na oba kraja kabla.
• Korišćenje neoklopljenog kabla može da dovede do toga da nivoi radiofrekventnih emisija
i susceptibilnosti budu viši od dozvoljenih.
• Maksimalni otpor petlje je 500 oma.
5. Zatvorite poklopac kontrolera i pritegnite zavrtnje poklopca.
6. Konfigurišite izlaze kontrolera.

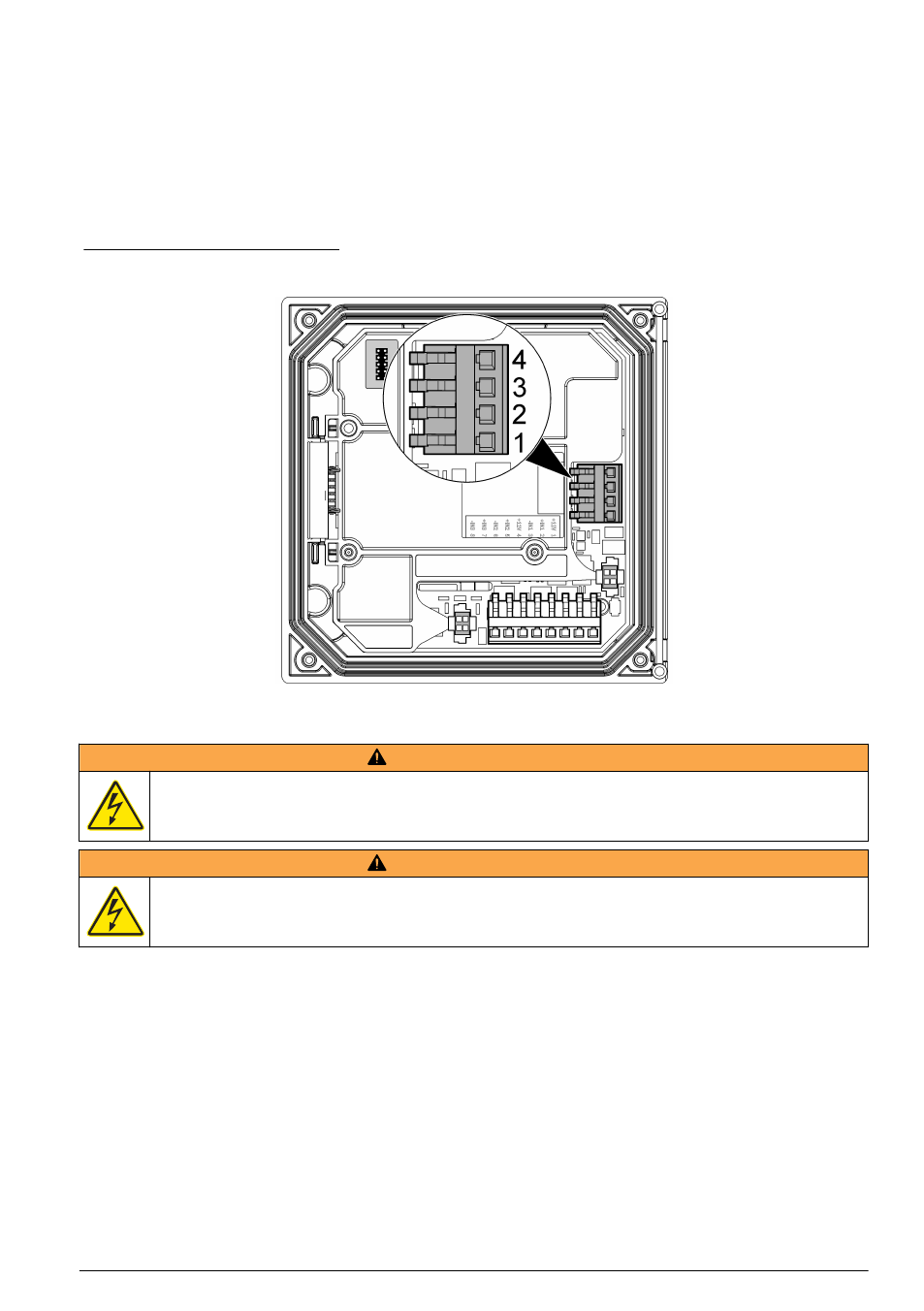

Slika 8 Analogne izlazne veze
Kablovske veze diskretnih ulaza
U P O Z O R E N J E
Potencijalna opasnost od strujnog udara. Uvek isključite napajanje instrumenta kada vršite električno
povezivanje.
U P O Z O R E N J E
Potencijalna opasnost od strujnog udara. Da biste održali NEMA/IP ekološke kategorije kućišta,
koristite samo priključke u razvodnoj kutiji i zaptivne prstenove za kablove koji imaju bar NEMA
4X/IP66 kategoriju da biste proveli kablove u instrumentu.
Dostupna su tri diskretna ulaza, koji se mogu koristiti kao ulazi za zatvaranje prekidača ili naponski
ulazi logičkog nivoa. Postavite kablovske veze sa kontrolerom i konfigurišite postavke kratkospojnika,
kao što je prikazano ovde:
Slika 9 , Tabela 4 i Slika 10 .
Napomena: Slika 9 prikazuje zadnju stranu poklopca kontrolera, a ne unutrašnju stranu odeljka glavnog kontrolera.
