• Berühren Sie eine geerdete Metallfläche, wie beispielsweise des Gehäuse eines Geräts, einen
Metallleiter oder ein Rohr, um statische Elektrizität vom Körper abzuleiten.
• Vermeiden Sie übermäßige Bewegung. Verwenden Sie zum Transport von Komponenten, die
gegen statische Aufladungen empfindlich sind, Antistatikfolie oder antistatische Behälter.
• Tragen Sie ein Armband, das mit einem geerdeten Leiter verbunden ist.
• Arbeiten Sie in einem elektrostatisch sicheren Bereich mit antistatischen Fußbodenbelägen und
Arbeitsunterlagen
Verdrahtungsübersicht
Abbildung 7 zeigt einen Überblick über die Kabelverbindungen im Innenraum des Controllers bei
abgenommener Schutzabdeckung. Auf der linken Seite wird die Rückseite der Controller-Abdeckung
dargestellt.
Hinweis: Entfernen Sie vor der Installation von Modulen die Kappen von den Anschlüssen.

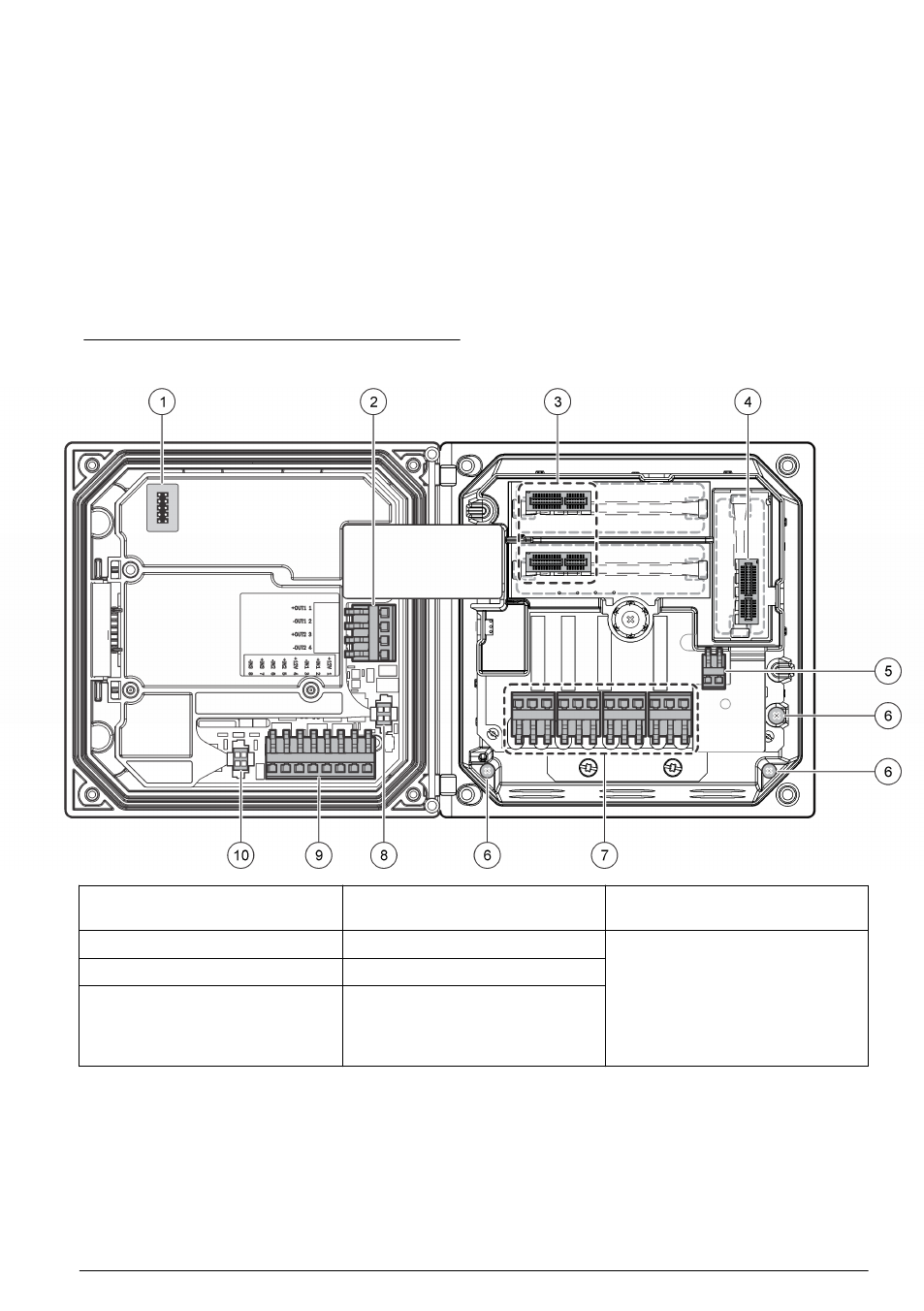

Abbildung 7 Übersicht der Drahtanschlüsse
1 Servicekabelanschlüsse 5 Anschluss für Wechsel- und
Gleichspannungsversorgung 1
9 Klemmen für die diskreten
Eingänge 1
2 Ausgang 4-20 mA 1 6 Masseklemmen 10 Anschluss für Digitalsensor 1
3 Anschluss für Sensormodul 7 Relaiskontakte 1
4 Anschluss für
Kommunikationsmodul (Modbus,
Profibus, HART, optionales
4-20-mA-Modul usw.)
8 Anschluss für Digitalsensor 1
1 Die Anschlüsse können für besseren Zugang entfernt werden.
