Gebruikersinterface en navigatie
Gebruikersinterface
Het toetsenpaneel heeft vier menutoetsen en vier cursortoetsen, zoals afgebeeld in Afbeelding 13 .

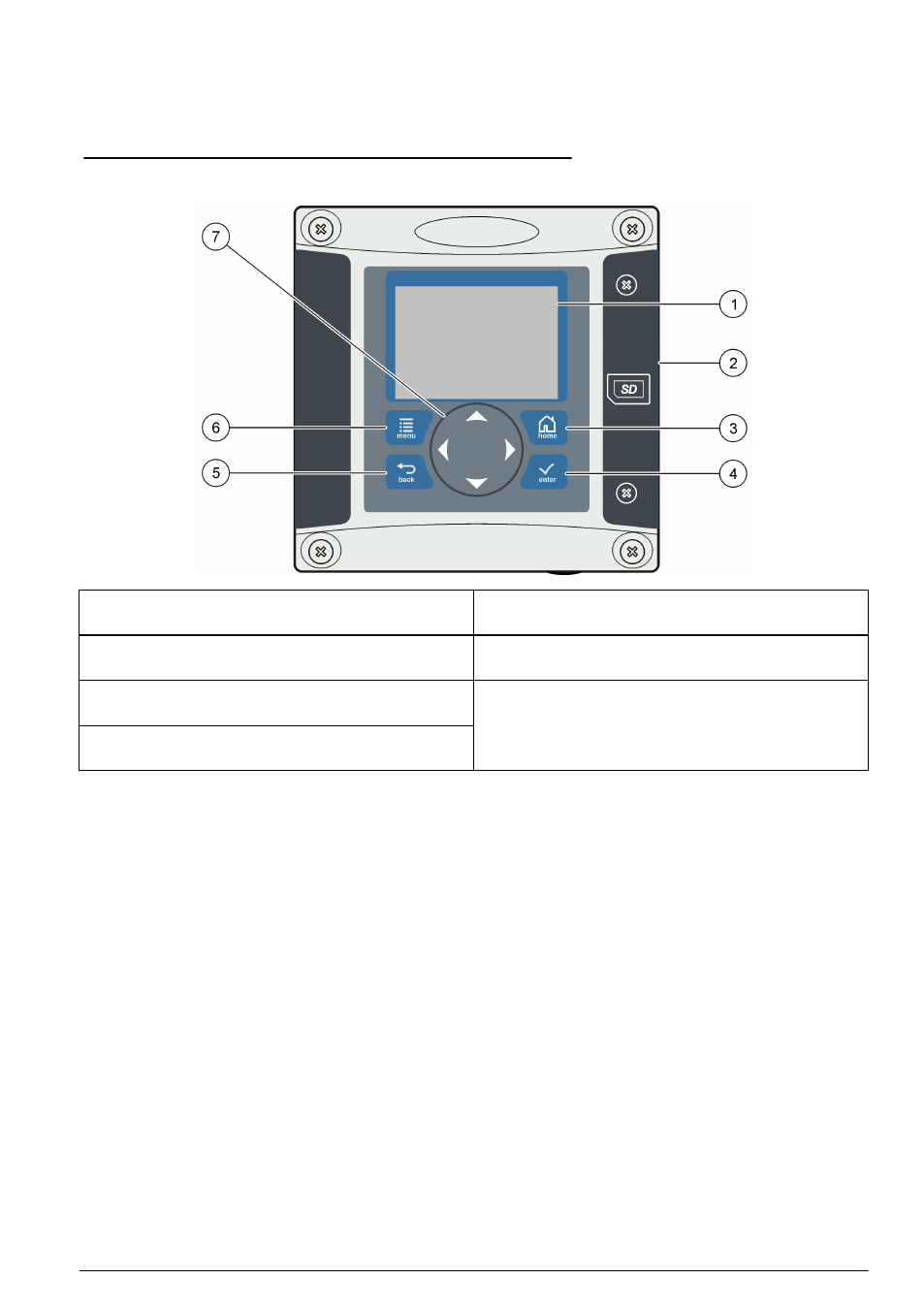

Afbeelding 13 Aanzicht van toetsenpaneel en frontpaneel
1 Display 5 TERUG-toets. Keert een niveau terug in de
menustructuur.
2 Kapje over de sleuf voor de Secure Digital-
geheugenkaart
6 MENU-toets. Gaat van andere schermen en
submenu's naar het instellingenmenu.
3 HOME-toets. Gaat van andere schermen en
submenu's naar het hoofdmeetscherm.
7 Cursortoetsen. Voor het navigeren door de menu's,
het wijzigen van instellingen en het verhogen of
verlagen van cijfers.
4 ENTER-toets. Accepteert ingangswaarden, updates
of weergegeven menuopties.
Ingangen en uitgangen worden met behulp van het toetsenpaneel en displayscherm op het
frontpaneel ingesteld en geconfigureerd. Deze gebruikersinterface wordt gebruikt om in- en
uitgangen in te stellen en te configureren, om logboekinformatie te creëren en waarden te berekenen
en om sensoren te kalibreren. De SD-interface kan worden gebruikt om logboekbestanden op te
slaan en software te updaten.
Display
Afbeelding 14 toont een voorbeeld van het hoofdmeetscherm bij een op de controller aangesloten
DO-sensor.
Het displayscherm op het frontpaneel toont meetgegevens van de sensor, kalibratie- en configuratie-
instellingen, fouten, waarschuwingen en andere informatie.
