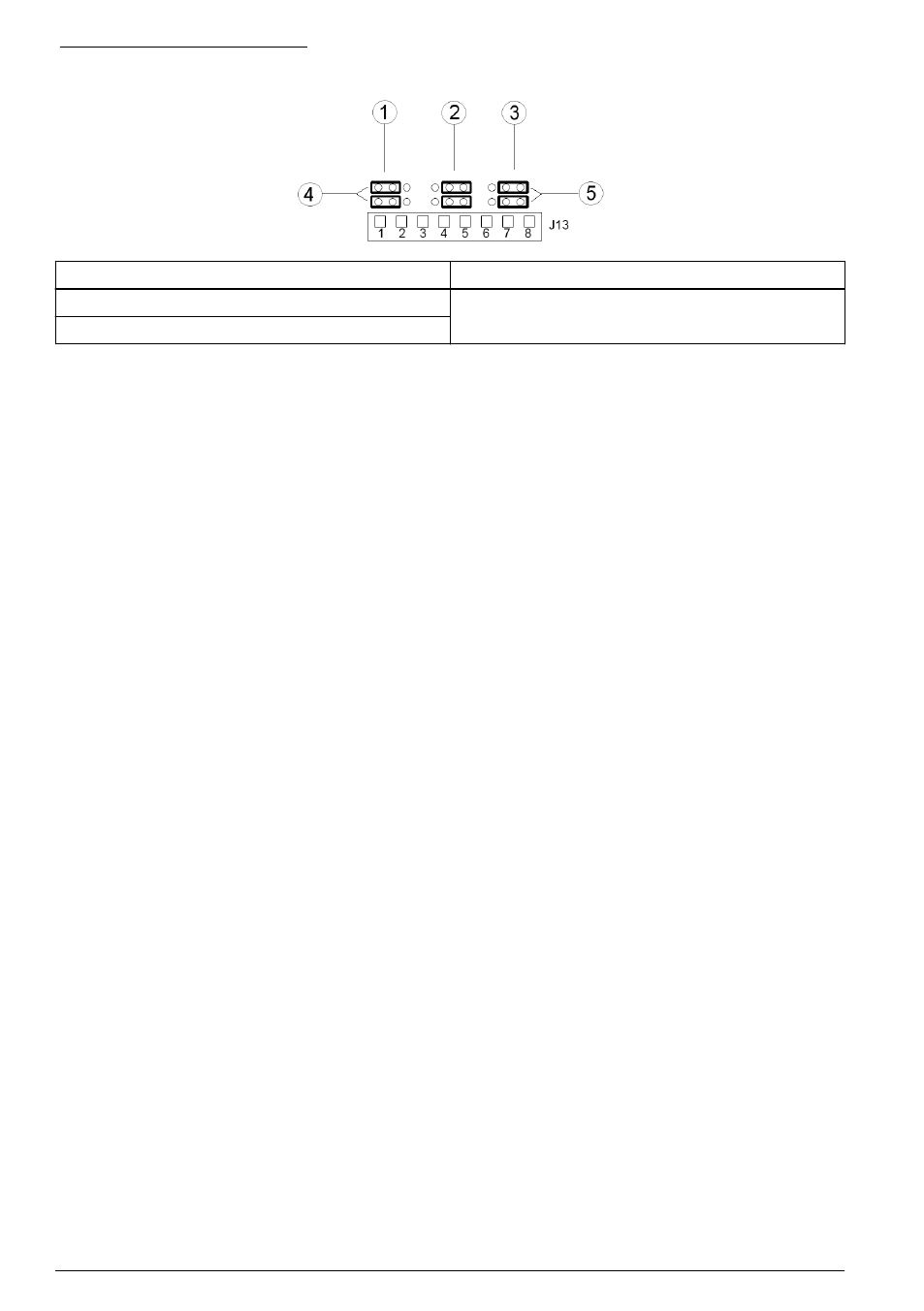

10. ábra Áthidaló beállítások
1 1. bemeneti áthidaló konfiguráció 4 Balra igazított áthidalók a kapcsoló bemenetekhez
2 2. bemeneti áthidaló konfiguráció 5 Jobbra igazított áthidalók a feszültség
bemenetekhez
3 3. bemeneti áthidaló konfiguráció
1. Nyissa fel a vezérlő fedelét.
2. Vezesse át a vezetékeket a kábeltömítőn keresztül.
3. Szükség szerint állítsa be a vezetéket, majd szorítsa meg a kábeltömítőt.
4. Az áthidalók közvetlenül a csatlakozó mögött helyezkednek el. Távolítsa el a csatlakozót az
áthidalókhoz való jobb hozzáférés érdekében, és konfigurálja az áthidaló beállításait a bemenet
típusa alapján az alábbi ábrán látható módon:
10. ábra .
5. Zárja be a vezérlő fedelét, és húzza meg a fedél csavarjait.
6. A vezérlő bemeneteinek beállítása.
Megjegyzés: Kapcsoló bemenet módban a vezérlő 12 volt feszültséget biztosít a kapcsolónak, és nincs
elkülönítve a vezérlőtől. Feszültség bemenet módban a bemenetek el vannak különítve a vezérlőtől (felhasználói
bemeneti feszültség: 0-30 volt).
Digitális sc-érzékelő csatlakoztatása
Megjegyzés: Analóg érzékelő csatlakoztatásával kapcsolatban további tudnivalókat a modulhoz mellékelt
leírásban vagy az érzékelő kézikönyvében talál.
A vezérlőhöz gyorscsatlakozóval csatlakoztatható a digitális sc-érzékelő ( 11. ábra ). A digitális
érzékelő be- és kikapcsolt vezérlőhöz egyaránt csatlakoztatható.
Ha a vezérlő be van kapcsolva az érzékelő csatlakoztatásakor, a vezérlő nem hajt végre automatikus
eszközkeresést. Eszközkeresés végrehajtásához navigáljon a Teszt/Karbantartás menü Eszközök
keresse pontjára. Ha a vezérlő új készüléket talál, további felhasználói beavatkozás nélkül
végrehajtja a telepítési folyamatot.
Ha a vezérlő ki van kapcsolva az érzékelő csatlakoztatásakor, a vezérlő a bekapcsolást követően
végrehajtja az automatikus eszközkeresést. Ha a vezérlő új készüléket talál, további felhasználói
beavatkozás nélkül végrehajtja a telepítési folyamatot.
Őrizze meg a csatlakozó sapkáját, amellyel lezárhatja a nyílást, amennyiben el kell távolítania az
érzékelőt.
