Obr. 11 Rychloupínací přípojka digitálního senzoru
1.
Připojení volitelného digitálního komunikačního výstupu
Výrobce podporuje komunikační protokoly Modbus RS485, Modbus RS232, Profibus DPV1 a HART.
Volitelný modul digitálního výstupu se instaluje v místě označeném číslem 4 na
Podrobnosti o tomto připojení naleznete v návodu dodávaném se síťovým modulem.
Podrobnější informace o registrech Modbus najdete na stránce
nebo
, kde vyhledejte pojem Modbus registers. Případně hledejte na stránce
libovolného produktu sc200.
Instalace paměťové karty SD (Secure Digital)
Pokyny pro instalaci karty SD v kontroléru viz
Informace o použití paměťové karty
SD najdete v rozšířené verzi této příručky.
Chcete-li vyjmout kartu SD, zatlačte na okraj karty, aby se uvolnila, a potom kartu vytáhněte ze slotu.
Po vyjmutí karty zavřete kryt slotu a utáhněte šrouby krytu.

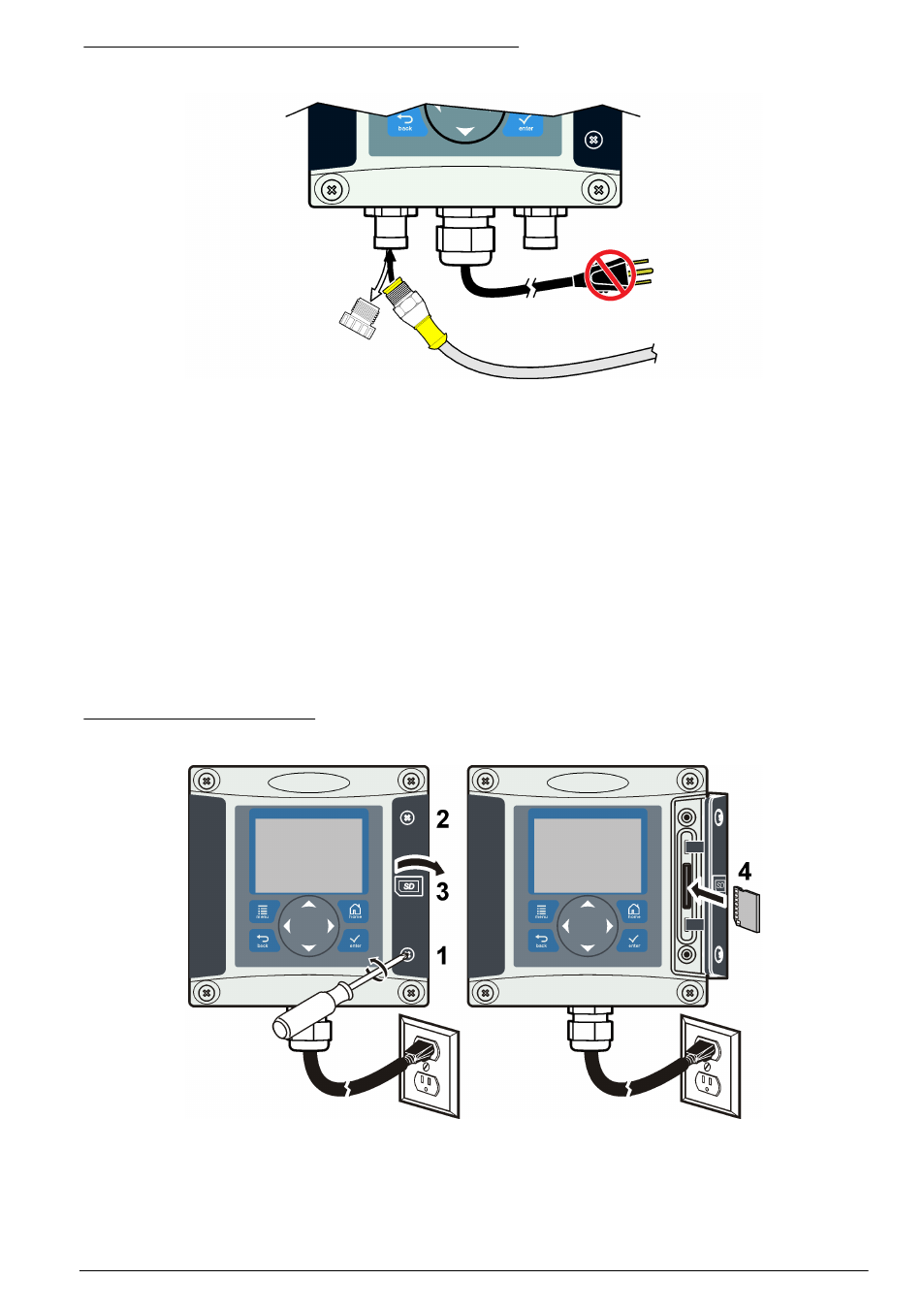

Obr. 12 Instalace karty SD
Uživatelské rozhraní a navigační tlačítka
Uživatelské rozhraní
Klávesnice má čtyři tlačítka nabídky a čtyři směrová tlačítka, viz
.
