• Aşırı hareketten sakının. Statik elektriğe duyarlı bileşenleri, statik elektrik önleyici konteynırlar veya
ambalajlar içinde taşıyın.
• Toprağa kabloyla bağlı bir bileklik giyin.
• Statik elektrik önleyici zemin pedleri ve tezgah pedleri içeren statik emniyetli bir alanda çalışın.
Kablolamaya genel bakış
Şekil 7 , yüksek gerilim bariyeri kaldırılmış haldeyken kontrol ünitesi içerisinde bulunan kablo
bağlantılarına genel bir bakış sağlar. Şeklin sol tarafı kontrol ünitesi kapağının arka kısmını gösterir.
Not: Modül kurulumundan önce konektör kapaklarını konektörlerden çıkarın.

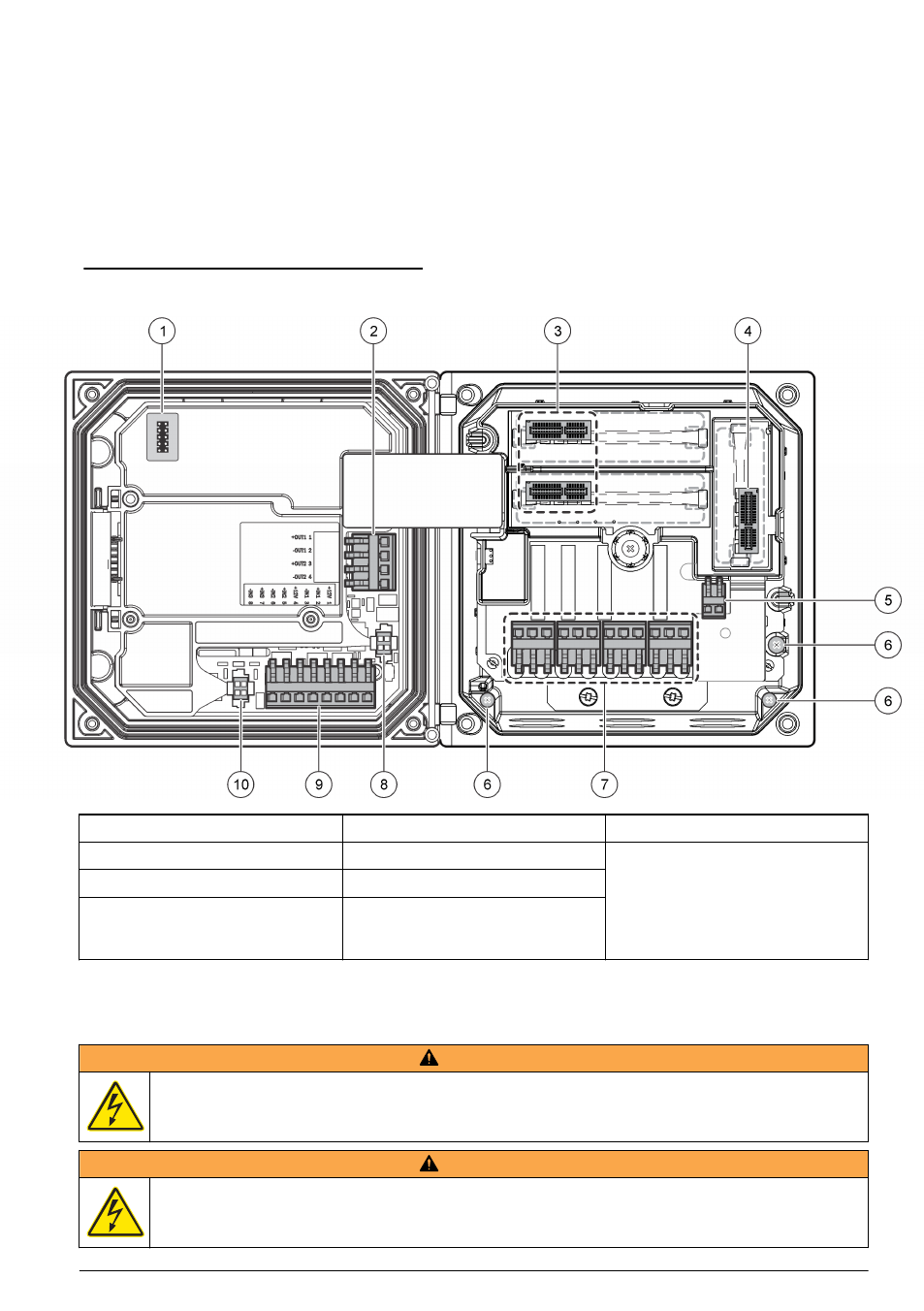

Şekil 7 Kablo bağlantılarına genel bakış
1 Servis kablosu bağlantısı 5 AC ve DC güç konektörleri 1 9 Ayrık giriş kablo konektörü 1
2 4-20 mA çıkışı 1 6 Topraklama terminalleri 10 Dijital sensör konektörü 1
3 Sensör modülü konektörü 7 Röle bağlantıları 1
4 İletişim modülü konektörü (örn.,
Modbus, Profibus, HART, isteğe
bağlı 4-20 mA modülü, vb.)
8 Dijital sensör konektörü 1
1 Daha iyi erişim için terminaller çıkarılabilir.
Güç kaynağı bağlantısı
U Y A R I
Elektrik Çarpması Nedeniyle Ölüm Tehlikesi Olasılığı. Elektrik bağlantıları yaparken cihaza giden
elektriği mutlaka kesin.
U Y A R I
Elektrik Çarpması Nedeniyle Ölüm Tehlikesi Olasılığı. Eğer cihaz dış mekanlarda ya da ıslak olabilecek
yerlerde kullanılıyorsa, cihazı ana şebeke elektrik kaynağına bağlamak için bir Toprak Hatası Kesme
cihazı kullanılmalıdır.
Türkçe 463
