3. Регулирайте проводниците и стегнете обтегача.
4. Направете връзките с екранирани двужилни проводници и свържете екранирания край към
контролера или към края на контролния контур.
• Не свързвайте екраниранираната част към двата края на кабела.
• Използването на неекраниран кабел може да доведе до наличие на радиочестотни
емисии или по-високи от допустимите нива на чувствителност.
• Максималното съпротивление на контура е 500 ohm.
5. Затворете капака на контролера и го стегнете с винтове.
6. Конфигурирайте изводите в контролера.

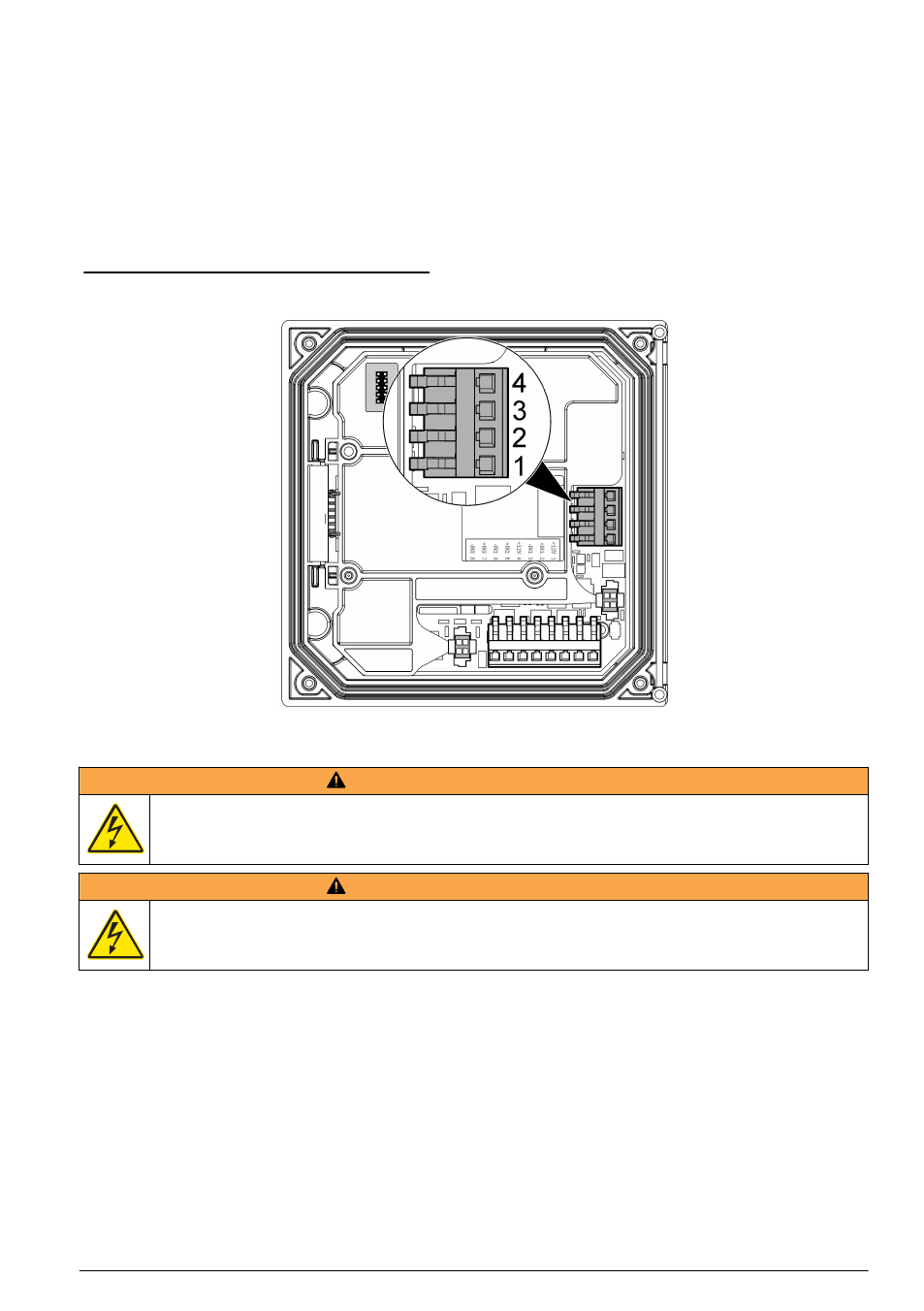

Фигура 8 Връзки на аналоговия изход
Връзки на проводниците за дискретни въвеждания
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасност от електрически удар. Винаги изключвайте захранването на инструмент, когато
извършвате електрическо свързване.
П Р Е Д У П Р Е Ж Д Е Н И Е
Опасност от електрически удар. За да спазите номиналните стойности за средата на NEMA/IP на
корпуса, използвайте само тръбни фитинги и кабелни кутии за прокарване на кабелите до
инструмента, които удовлетворяват поне NEMA 4X/IP66.
Предоставят се три дискретни въвеждания за въвеждания с прекъсвачи за затваряне или
логически въвеждания според нивото на напрежение. Създайте връзки на проводниците и
конфигурирайте съединителния проводник, както е показано на
Фигура 9 , Таблица 4 и
Фигура 10 .
Забележка: Фигура 9 показва задната част на капака на контролера, а не вътрешната част на
отделението на контролера.
български 335
