• Puudutage oma kehast staatilise elektri eemaldamiseks mõnd maandatud metallpinda, näiteks
seadme kere, metallkarbikut või -toru.
• Vältige liigseid liigutusi. Transportige staatilise elektri suhtes tundlikke osi staatilise elektri
vastastes mahutites või pakendites.
• Kandke randmepaela, mis on juhtme abil maaga ühendatud.
• Töötage vaid staatikavabas keskkonnas, kus on antistaatilised põranda- ja tööpingimatid.
Juhtmete ühendamise ülevaade
Joonis 7 näitab ülevaadet juhtmeühendustest juhtpuldi sisemuses, kui kõrgepingebarjäär on
eemaldatud. Vasakpoolne joonis näitab juhtpuldi kaane tagumist külge.
Märkus. Eemaldage ühenduse korgid pistikute küljest enne, kui hakkate moodulit paigaldama.

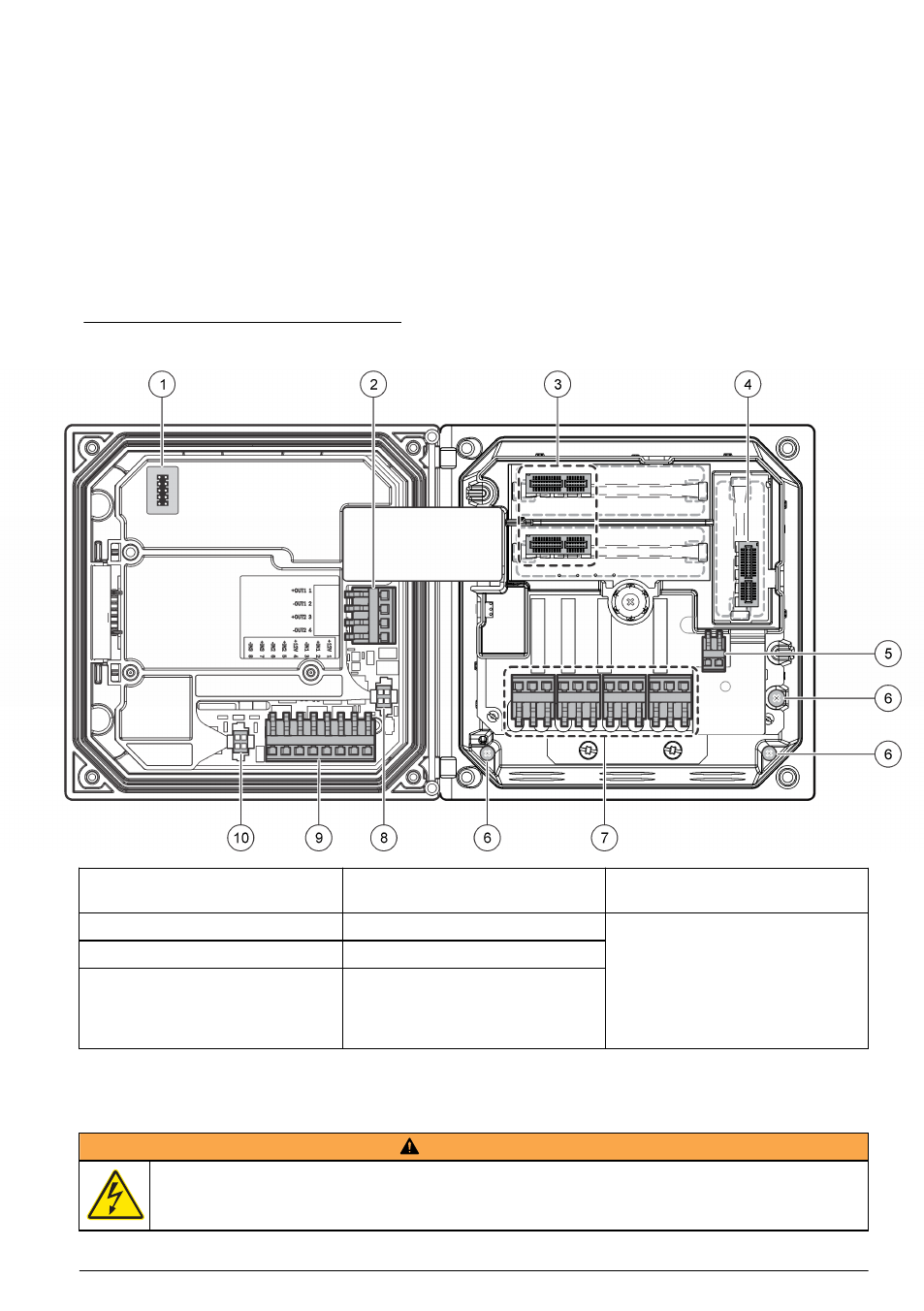

Joonis 7 Juhtmeühenduste ülevaade
1 Hoolduskaabli ühendamine 5 Vahelduv- ja alalisvoolu pistik 1 9 Diskreetse sisendi
juhtmepistmik 1
2 4–20 mA väljund 1 6 Maandusterminalid 10 Digitaalse anduri pistmik 1
3 Anduri mooduli pistik 7 Releeühendused 1
4 Kommunikatsioonimooduli pistik
(näiteks Modbus, Profibus,
HART, valikuline 4–20 mA
moodul jne).
8 Digitaalse anduri pistik 1
1 Parema juurdepääsu eesmärgil võib terminalid eemaldada.
Toitejuhtmestik
H O I A T U S
Võimalik elektrilöögi oht. Elektriühendusi tehes ühendage seade alati vooluvõrgust välja.
