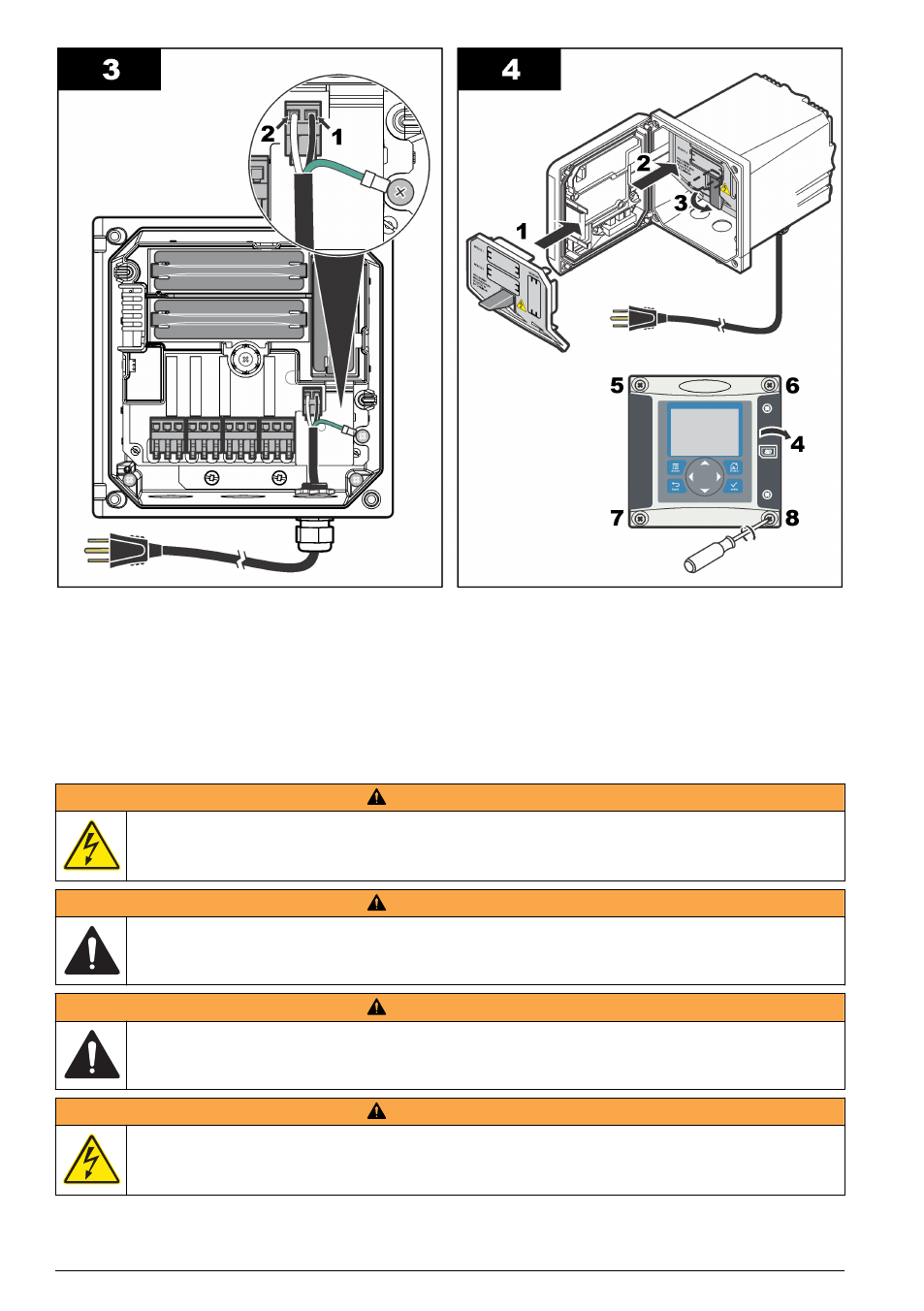

Alarme und Relais
Der Controller verfügt über vier potenzialfreie, einpolige Relais-Kontakte 100–250 V~, 50/60 Hz, 5 A
maximal. Die Kontakte haben folgende Nennwerte: 250 V~, max. Schaltlast 5 A bei
wechselstrombetriebenen Controllern bzw. 24 V=, max. Schaltlast 5 A bei gleichstrom betriebenen
Controllern. Die Relais sind nicht für induktive Lasten vorgesehen.
Verdrahtung der Relais
W A R N U N G
Potenzielle Stromschlaggefahr. Stellen Sie stets die Spannungsversorgung am Gerät ab, wenn
elektrische Anschlüsse durchgeführt werden.
W A R N U N G
Potenzielle Brandgefahr Die Relaiskontakte haben einen Nennstrom von 5 A und besitzen keine
Sicherung. Externe Lasten, die an den Relais angeschlossen werden, müssen eine Strombegrenzung
aufweisen, die den Strom auf < 5 A begrenzt.
W A R N U N G
Potenzielle Brandgefahr Gemeinsame Relaisverbindungen oder der Brückendraht vom
Stromnetzanschluss im Innern des Geräts dürfen nicht verkettet werden.
W A R N U N G
Potenzielle Stromschlaggefahr. Um die NEMA/IP-Umweltbedingungen des Gehäuses zu wahren,
benutzen Sie zur Verlegung von Kabeln im Geräteinnern nur Rohranschlussstücke und
Kabeldurchführungen, die mindestens NEMA 4X/IP66 erfüllen.
Controller mit Wechselspannungsversorgung (100–250 V)
