Elektrické vybavení relé není navrženo na připojení napětí vyššího než 250 VAC.
Kontroléry napájené stejnosměrným proudem o napětí 24 V
V A R O V Á N Í
Nebezpečí poranění el. proudem. Kontroléry napájené střídavým proudem (115 V–230 V) jsou
konstruovány pro reléové připojení do obvodů střídavého proudu (např. napětí vyšší než 16 V-RMS,
22,6 V-PEAK nebo 35 VDC).
V A R O V Á N Í
Nebezpečí poranění el. proudem. Kontroléry s napájením 24 V jsou konstruovány pro reléové připojení
do obvodů s nízkým napětím (např. napětí nižší než 16 V-RMS, 22,6 V-PEAK nebo 35 VDC).
Relé kontroléru na 24 V stejnosměrného proudu je určeno pro připojení k nízkonapěťovým obvodům
(tj. napětí nižší než 30 V-RMS, 42.2 V-PEAK nebo 60 VDC). Elektrické vybavení relé není navrženo
na připojení napětí vyššího než tyto mezní hodnoty.
Přípojka relé vyžaduje vodiče o síle 18 až 12 AWG (podle zatížení provozu). Vodiče o síle menší než
18 AWG se nedoporučují.
Je-li poplachový nebo jiný stav aktivní, jsou kontakty normálně otevřeného (NO) a obecného (COM)
relé spojeny. Není-li poplachový nebo jiný stav aktivní (pokud není pojistka proti selhání nastavena
na hodnotu Ano) nebo je-li přístroj zbaven proudu, jsou spojeny kontakty relé normálně uzavřeného
(NC) a obecného.

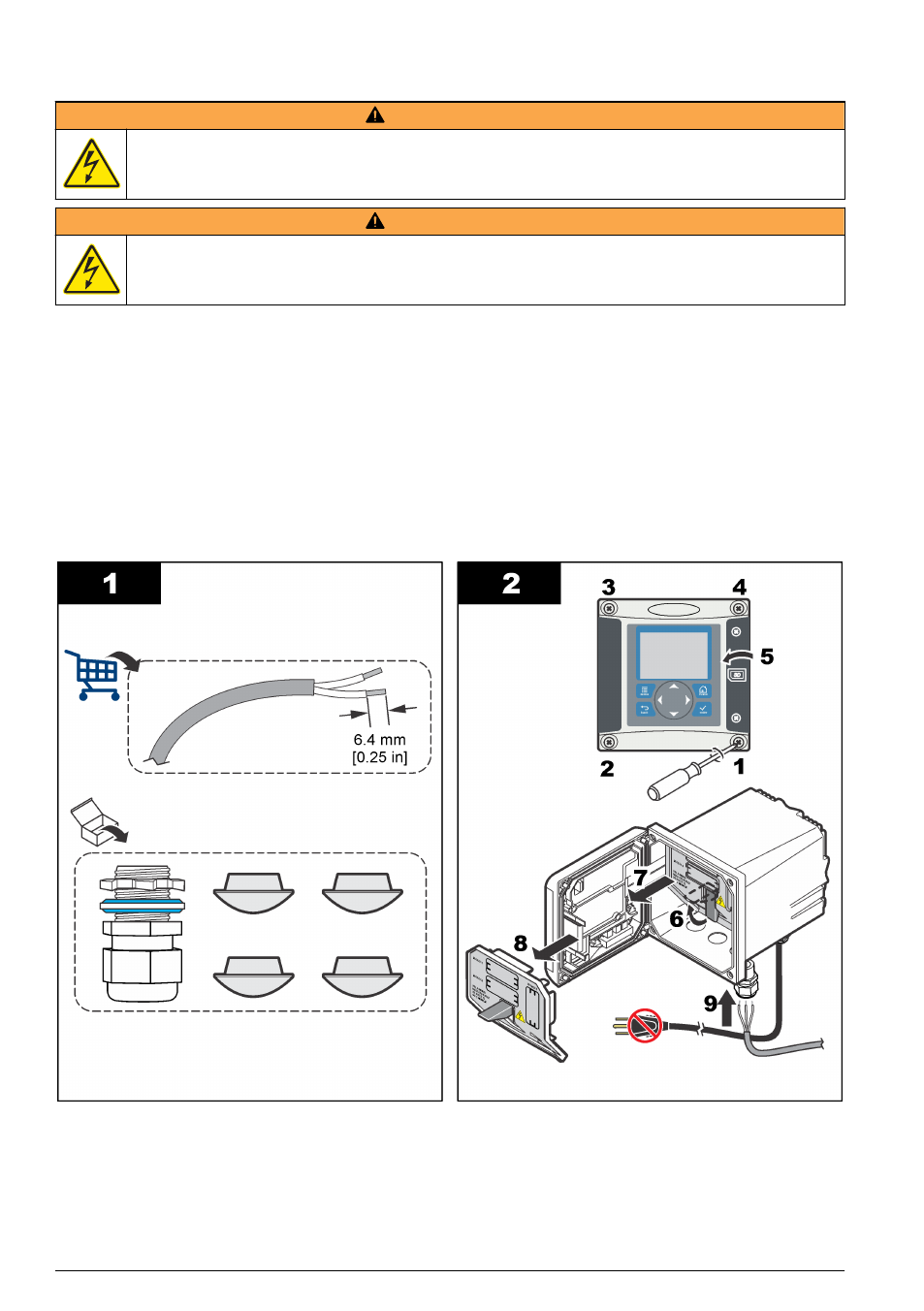

Většina přípojek relé používá vývody NO a COM nebo vývody NC a COM. Číslovaný postup
instalace popisuje připojení k vývodům NO a COM.
