• Dotkněte se uzemněného kovového předmětu, například základny přístroje, kovové trubky nebo
potrubí, a zbavte se tak statické elektřiny na povrchu těla.
• Nehýbejte se příliš prudce. Součástky citlivé na elektrostatický náboj přepravujte v antistatických
nádobách nebo obalech.
• Noste zápěstní řemínek, který je uzemněn drátem.
• Pracujte v antistaticky chráněné oblasti s antistatickou ochranou podlahy a pracovního stolu.
Přehled zapojení

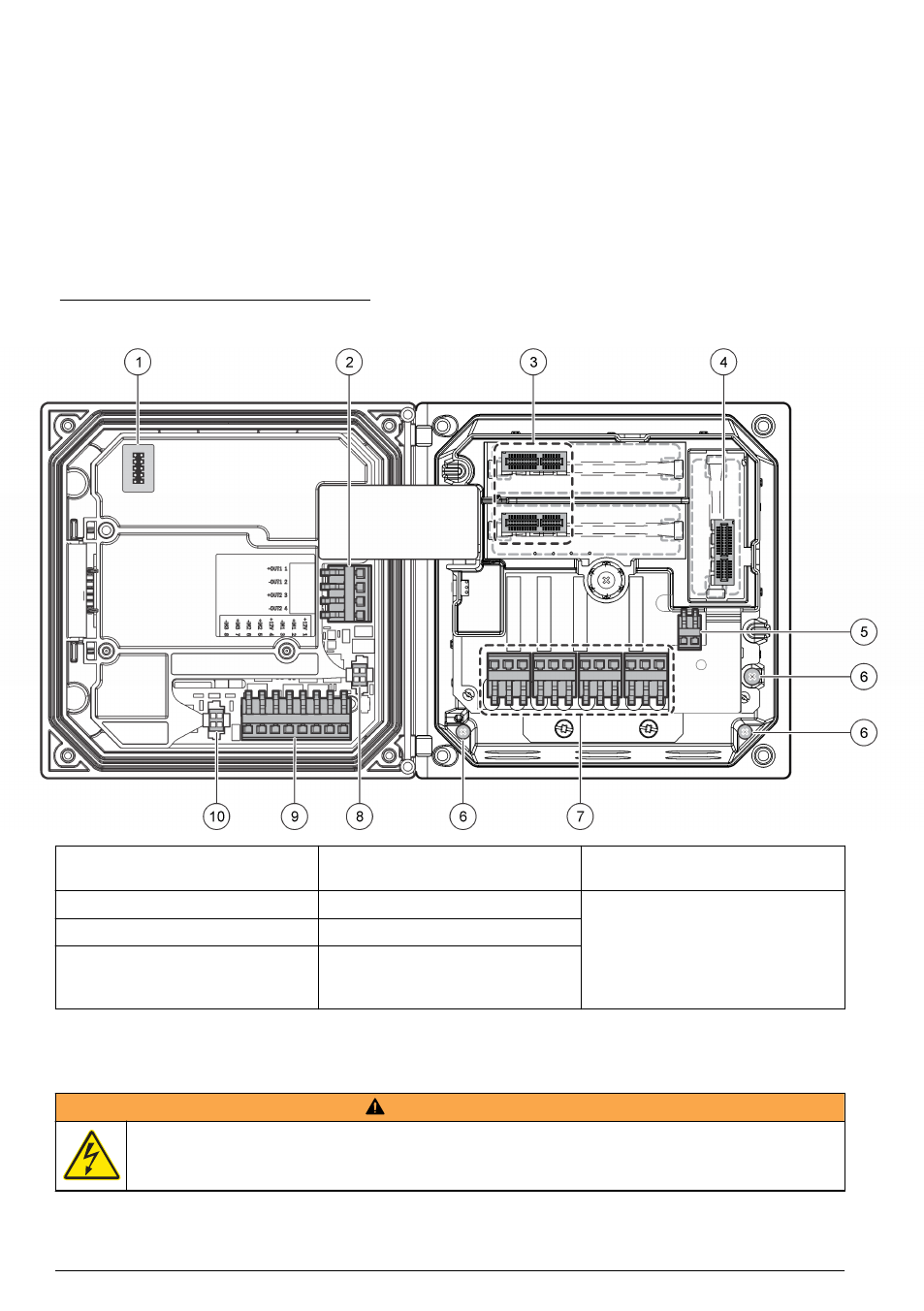

Obr. 7 obsahuje přehled zapojovacích přípojek uvnitř kontroléru s vyjmutou vysokonapěťovou
zábranou. Levá strana obrázku ukazuje zadní stranu krytu kontroléru.
Poznámka: Před instalací modulu sejměte krytky konektorů.
Obr. 7 Přehled kabelového připojení
1 Připojení servisního kabelu 5 Konektor napájení střídavým
a stejnosměrným proudem 1
9 Konektor zapojení samostatných
vstupů 1
2 Výstup 4–20 mA 1 6 Zemnicí svorky 10 Konektor digitálního senzoru 1
3 Konektor senzorového modulu 7 Přípojky relé 1
4 Konektor komunikačního modulu
(například Modbus, Profibus,
HART, volitelný modul 4-20 mA)
8 Konektor digitálního senzoru 1
1 Zemnicí svorky mohou být odstraněny pro lepší přístup.
Zapojení napájení
V A R O V Á N Í
Nebezpečí poranění el. proudem. Před elektrickými instalacemi přístroj odpojte od elektrické sítě.
172 Čeština
