• Dotknite sa uzemneného kovového povrchu, ako je napríklad kostra prístroja, kovová trubička
alebo rúra, aby ste vybili statickú elektrinu z telesa prístroja.
• Vyhýbajte sa nadmernému pohybu. Premiestňujte staticky citlivé súčasti v antistatických nádobách
alebo baleniach.
• Majte nasadené zápästné pútko pripojené káblom k uzemneniu.
• Pracujte v staticky bezpečnom prostredí s antistatickým podlahovým čalúnením a čalúnením na
pracovných stoloch.
Prehľad elektrického zapojenia

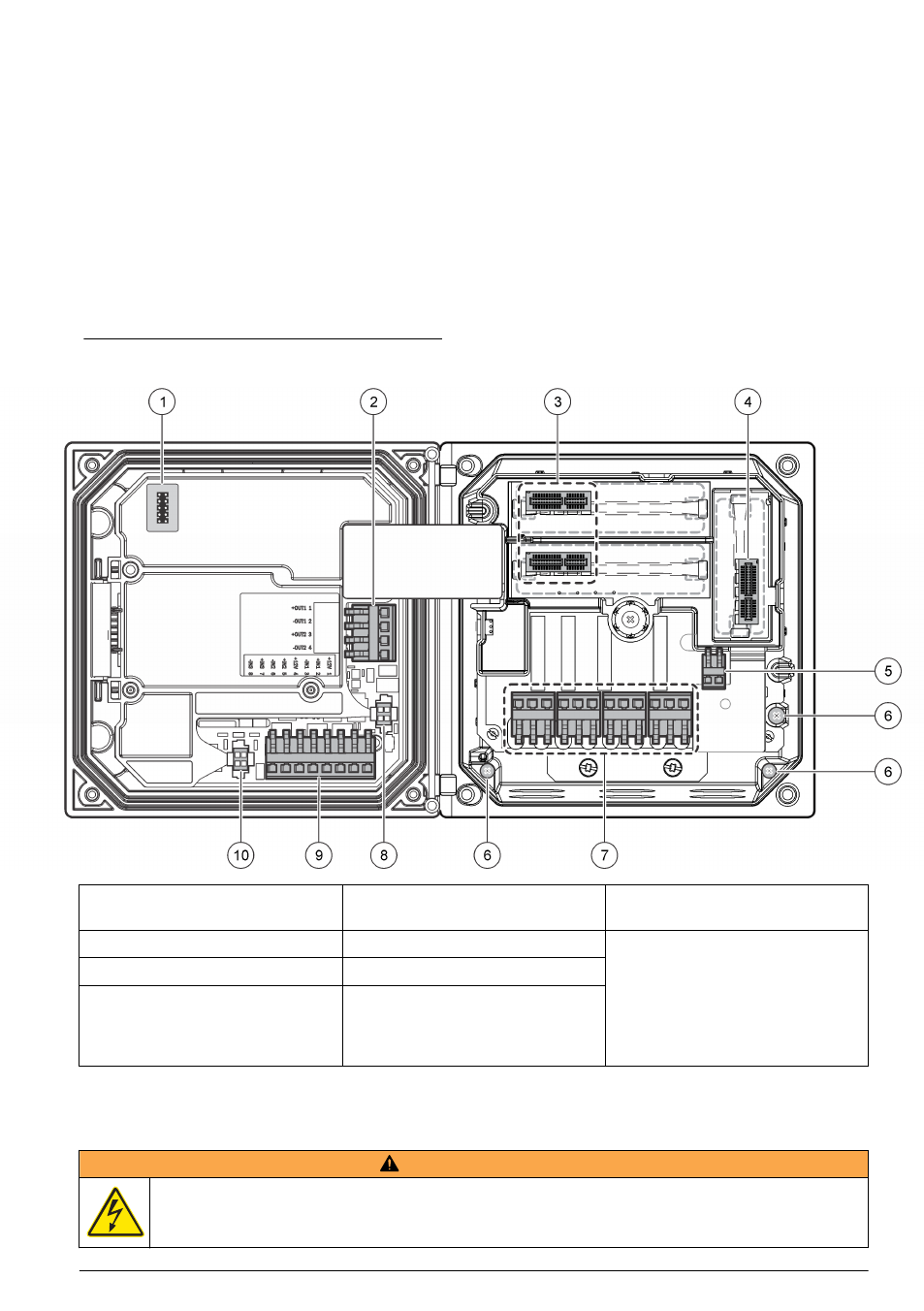

Na Obrázok 7 je prehľad elektrického zapojenia vo vnútri kontroléra, pri vybratej oddeľujúcej priečke
vysokého napätia. Ľavá strana obrázka predstavuje zadnú stranu krytu kontroléra.
Poznámka: Pred inštaláciou modulu odstráňte zátky z konektorov.
Obrázok 7 Prehľad elektrického zapojenia
1 Konektor servisného kábla 5 Konektor striedavého a
jednosmerného napájania 1
9 Elektrický konektor diskrétneho
vstupu 1
2 Výstup 4 – 20 mA 1 6 Zemniace svorky 10 Konektor digitálneho snímača 1
3 Konektor modulu snímača 7 Svorkovnice relé 1
4 Konektor komunikačného
modulu (napr. Modbus, Profibus,
HART, voliteľný modul 4 –
20 mA a pod.)
8 Konektor digitálneho snímača 1
1 Svorky možno odstrániť pre jednoduchší prístup.
Zapojenie napájacích vodičov
V A R O V A N I E
Nebezpečenstvo smrteľného úrazu elektrickým prúdom. Pred prácou na elektrických pripojeniach vždy
odpojte zariadenie od napájania.
Slovenský jazyk 489
