• Dotaknite se ozemljene kovinske površine, kot je šasija instrumenta ali kovinska cev, da sprostite
statično elektriko iz telesa.
• Izogibajte se prekomernemu gibanju. Statično–občutljive sestavne dele transportirajte v
antistatičnih posodah ali embalaži.
• Nosite zapestnico, ki je povezana z vodnikom, za ozemljitev.
• Delo naj poteka na statično varnem območju z antistatičnimi preprogami in podlogami na delovnih
pultih.
Pregled ožičenja

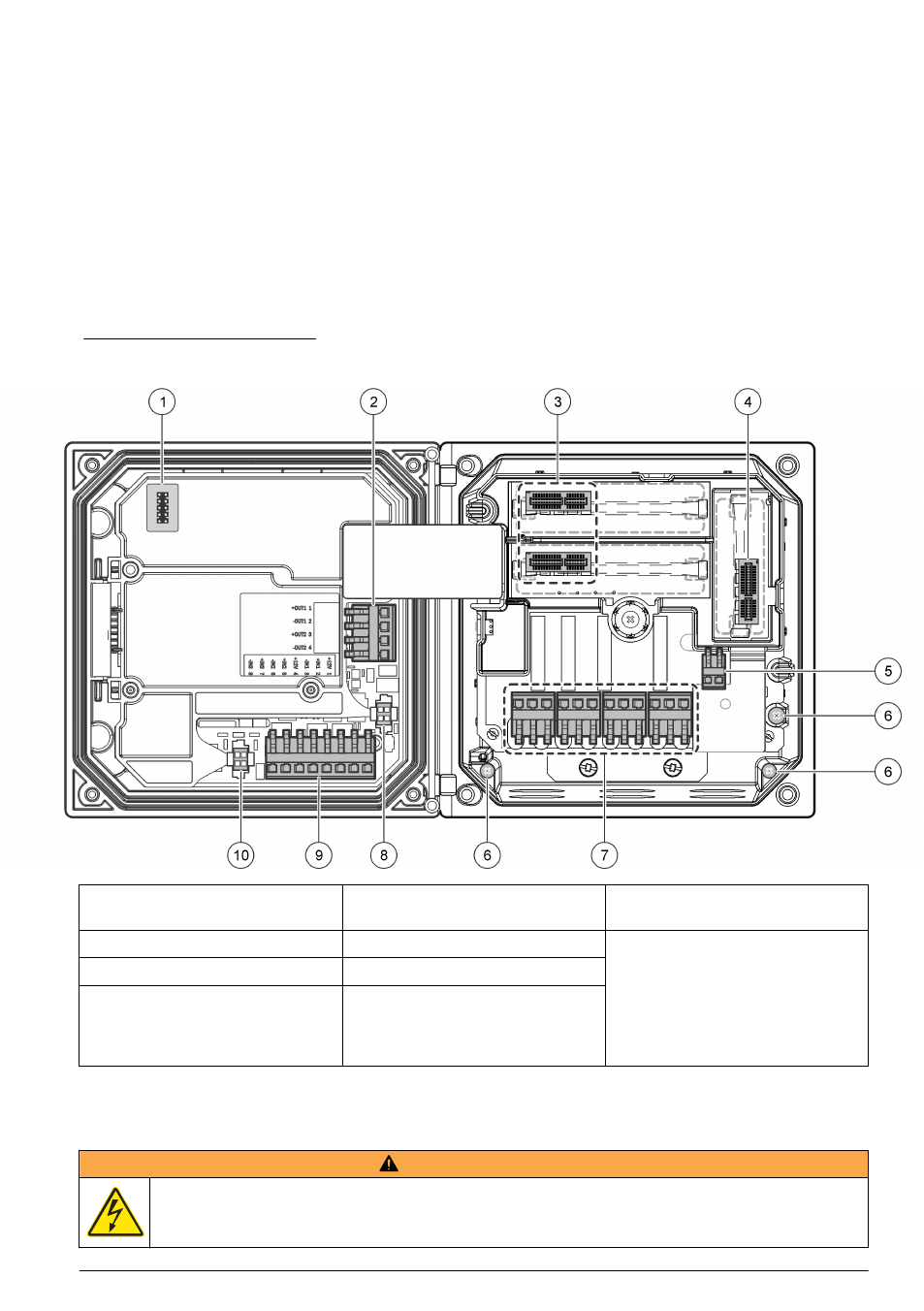

Slika 7 prikazuje pregled nad konektorji v notranjosti krmilnika, pri čemer je zaščitna pregrada
odstranjena. Na levi strani slike je prikazana hrbtna stran pokrova krmilnika.
Napotek: Pred namestitvijo modula s konektorjev odstranite zaščitne pokrovčke.
Slika 7 Pregled priključkov
1 Priklop za servisni kabel 5 Napajalni konektor za izmenični
tok in enosmerni tok 1
9 Konektor ločenih vhodnih žic 1
2 Izhodna moč 4–20 mA 1 6 Ozemljitvene sponke 10 Konektor za digitalni senzor 1
3 Konektor za senzorski modul 7 Sponke za konektorje 1
4 Konektor za komunikacijski
modul (npr. Modbus, Profibus,
HART; na voljo je tudi modul z
močjo 4–20 mA ...)
8 Konektor za digitalni senzor 1
1 Za lažji dostop je mogoče priključke odmakniti.
Napajalni kabli
O P O Z O R I L O
Možna nevarnost smrti zaradi električnega toka. Pri vzpostavljanju električnih povezav vedno izključite
napajanje naprave.
