• Toque una superficie metálica a tierra como el chasis de un instrumento, un conducto metálico o
un tubo para descargar la electricidad estática del cuerpo.
• Evite el movimiento excesivo. Transporte los componentes sensibles a la electricidad estática en
envases o paquetes anti-estáticos.
• Utilice una muñequera conectada a tierra mediante un alambre.
• Trabaje en una zona sin electricidad estática con alfombras de piso y tapetes para mesas de
trabajo antiestáticas.
Descripción general del cableado
En Figura 7 se muestra una descripción general de las conexiones de cableado del interior del
controlador sin la barrera de alto voltaje. En la parte izquierda de la figura se muestra la parte
posterior de la cubierta del controlador.
Nota: Retire los tapones del controlador de los conectores antes de la instalación del módulo.

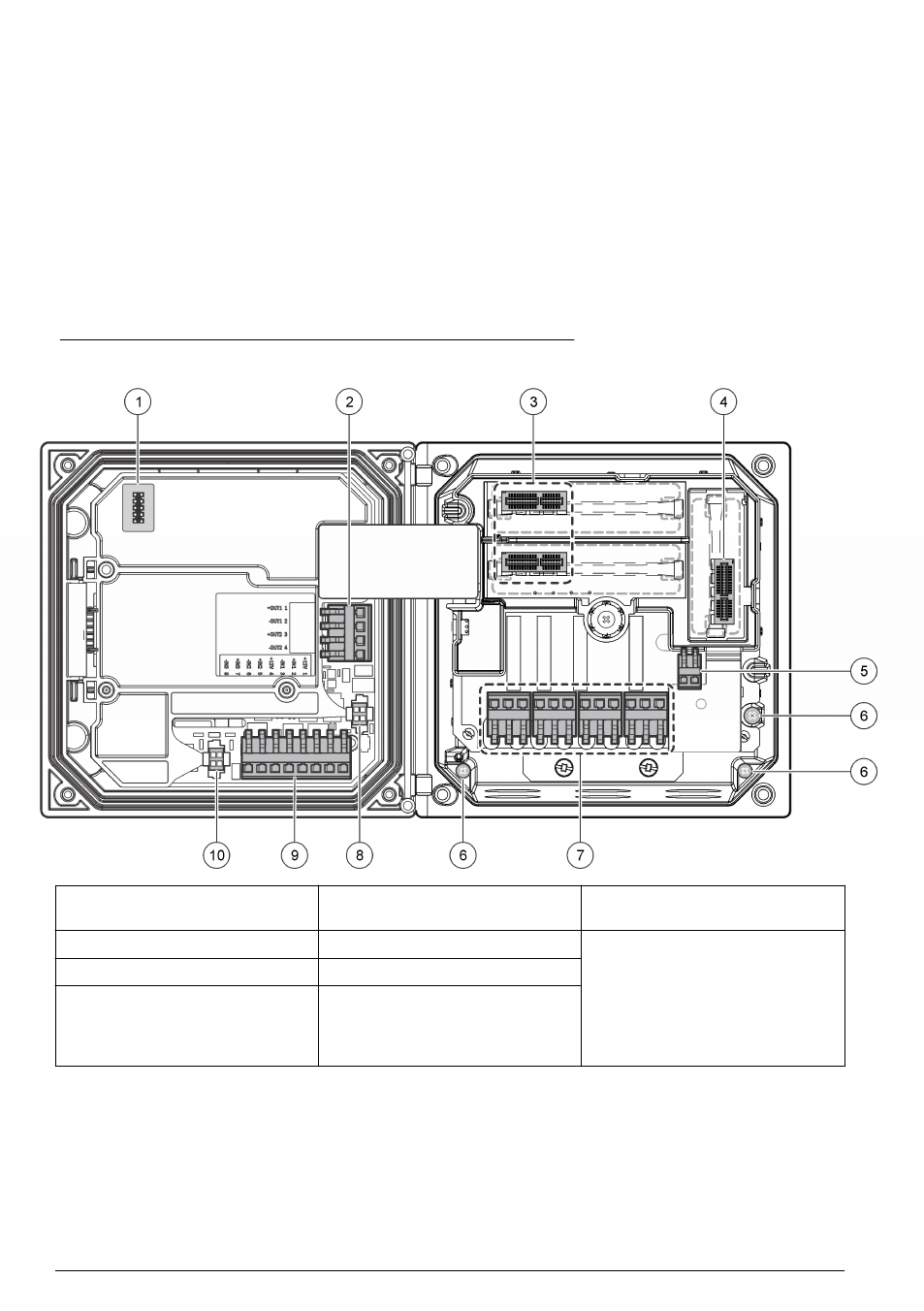

Figura 7 Descripción general de las conexiones de cableado
1 Conexión del cable de servicio 5 Conector de alimentación CA y
CC 1
9 Conector de cableado de
entrada discreta 1
2 Salida de 4-20 mA 1 6 Terminales de toma de tierra 10 Conector de sensor digital 1
3 Conector del módulo de sensor 7 Conexiones de relé 1
4 Conector del módulo de
comunicación (p. ej., Modbus,
Profibus, HART, módulo de
4-20 mA opcional, etc.)
8 Conector de sensor digital 1
1 Los terminales se pueden retirar para mejorar el acceso.
