1. Åbn controllerens dæksel.
2. Indfør ledningerne gennem kabelbøsningen.
3. Juster ledningen efter behov, og stram kabelbøsningen.
4. Jumperne er placeret lige bag ved stikket. Fjern stikket for at få nemmere adgang til jumperne, og
konfigurer jumperindstillingerne i overensstemmelse med indgangstypen som vist i
5. Luk controllerens dæksel, og stram dækslets skruer.
6. Konfigurer indgange i kontrolenheden.
BEMÆRK: I kontaktindgangstilstand forsyner kontrolenheden kontakten med 12 volt, og den er ikke isoleret fra
kontrolenheden. I spændingsindgangstilstand er indgangene isoleret fra kontrolenheden
(brugerindgangsspænding mellem 0 og 30 volt).
Tilslut en digital sc-sensor
BEMÆRK: Tilslutning af en analog sensor er beskrevet i de instruktioner, der findes i modulet, eller i vejledningen
til sensoren.
En digital sc-sensor kan sluttes til kontrolenheden med hurtigtilslutningen (
). En digital sc-
sensor kan tilsluttes, mens kontrolenheden er tændt eller slukket.
Når der tilsluttes en sensor, mens kontrolenheden er tændt, udfører kontrolenheden ikke automatisk
en enhedsscanning. Du kan få kontrolenheden til at udføre en enhedsscanning ved at gå til menuen
Test/Vedligeholdelse og vælge Scan enheder. Hvis der registreres en ny enhed, udfører
kontrolenheden installationen uden brugerindgreb.
Når der tilsluttes en sensor, mens kontrolenheden er slukket, udfører kontrolenheden en
enhedsscanning, når den tændes næste gang. Hvis der registreres en ny enhed, udfører
kontrolenheden installationen uden brugerindgreb.
Gem tilslutningshætten til forsegling af tilslutningsåbningen i tilfælde af, at sensoren skal fjernes.

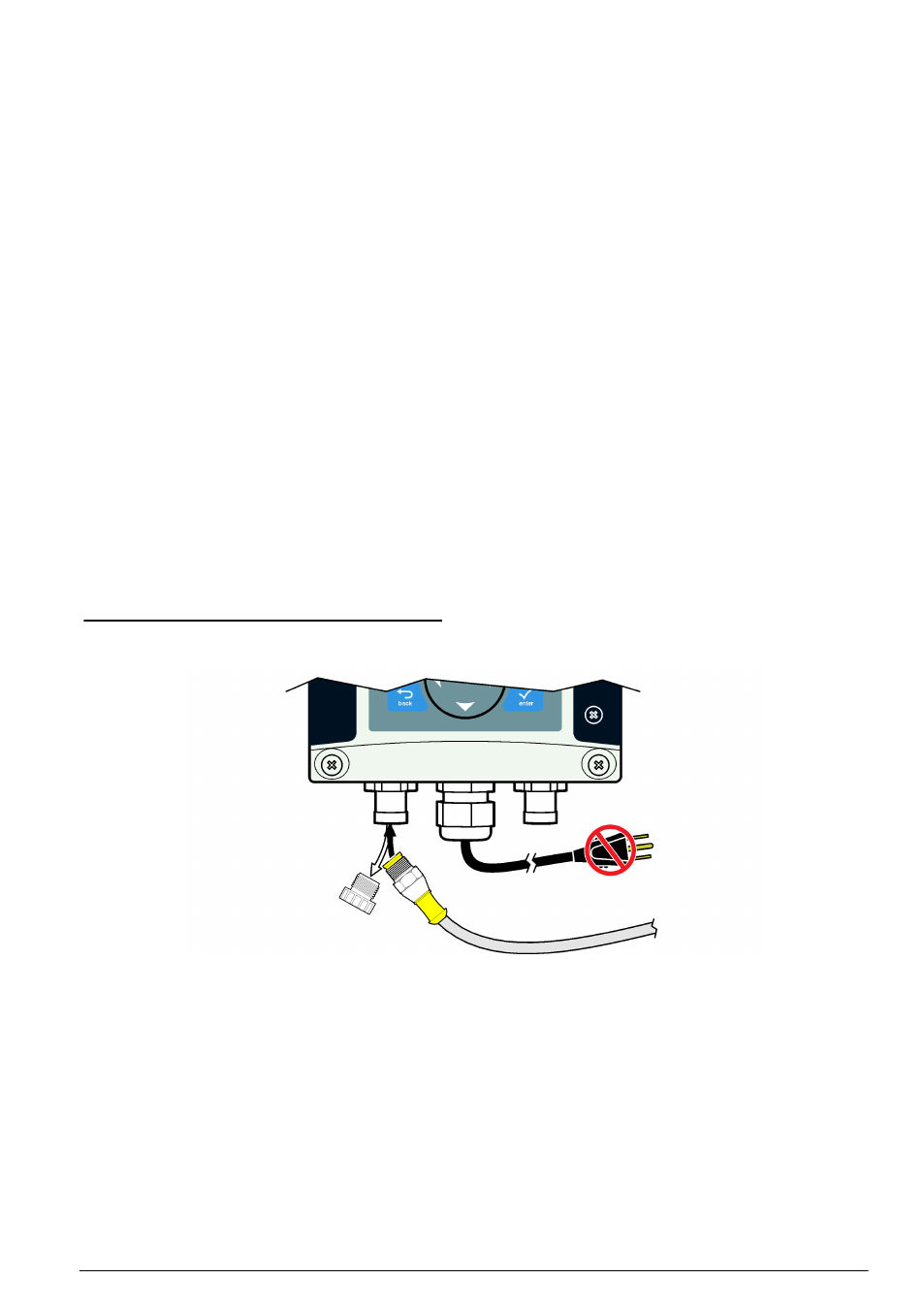

Figur 11 Hurtigtilslutning af digital sensor
1.
Tilslut den digitale kommunikationsudgang (ekstraudstyr)
Producenten understøtter kommunikationsprotokollerne Modbus RS485, Modbus RS232, Profibus
DPV1 og HART. Det digitale udgangsmodul (ekstraudstyr) installeres det sted, der er angivet af pkt.
4 på
på side 199. Der er flere oplysninger i de instruktioner, som fulgte med
netværksmodulet.
eller
og søge i Modbus-registre eller gå til en sc200-produktside.
Installer et SD-hukommelseskort (Secure Digital)
vises, hvordan et SD-kort sætttes i kontrolenheden. Oplysninger om, hvordan SD-
hukommelseskortet anvendes, kan findes i den udvidede udgave af denne vejledning.
