4. Foretag tilslutning med parsnoede skærmede ledninger, og tilslut skærmen til den styrede
komponentende eller i kredsløbsenden.
• Slut ikke skærmen til begge ender af kablet.
• Brug af uafskærmede kabler kan medføre et radiofrekvensudsendelses- eller
følsomhedsniveau, der er højere end tilladt.
• Den maksimale sløjfemodstand er 500 ohm.
5. Luk controllerens dæksel, og stram dækslets skruer.
6. Konfigurer udgange i controlleren.

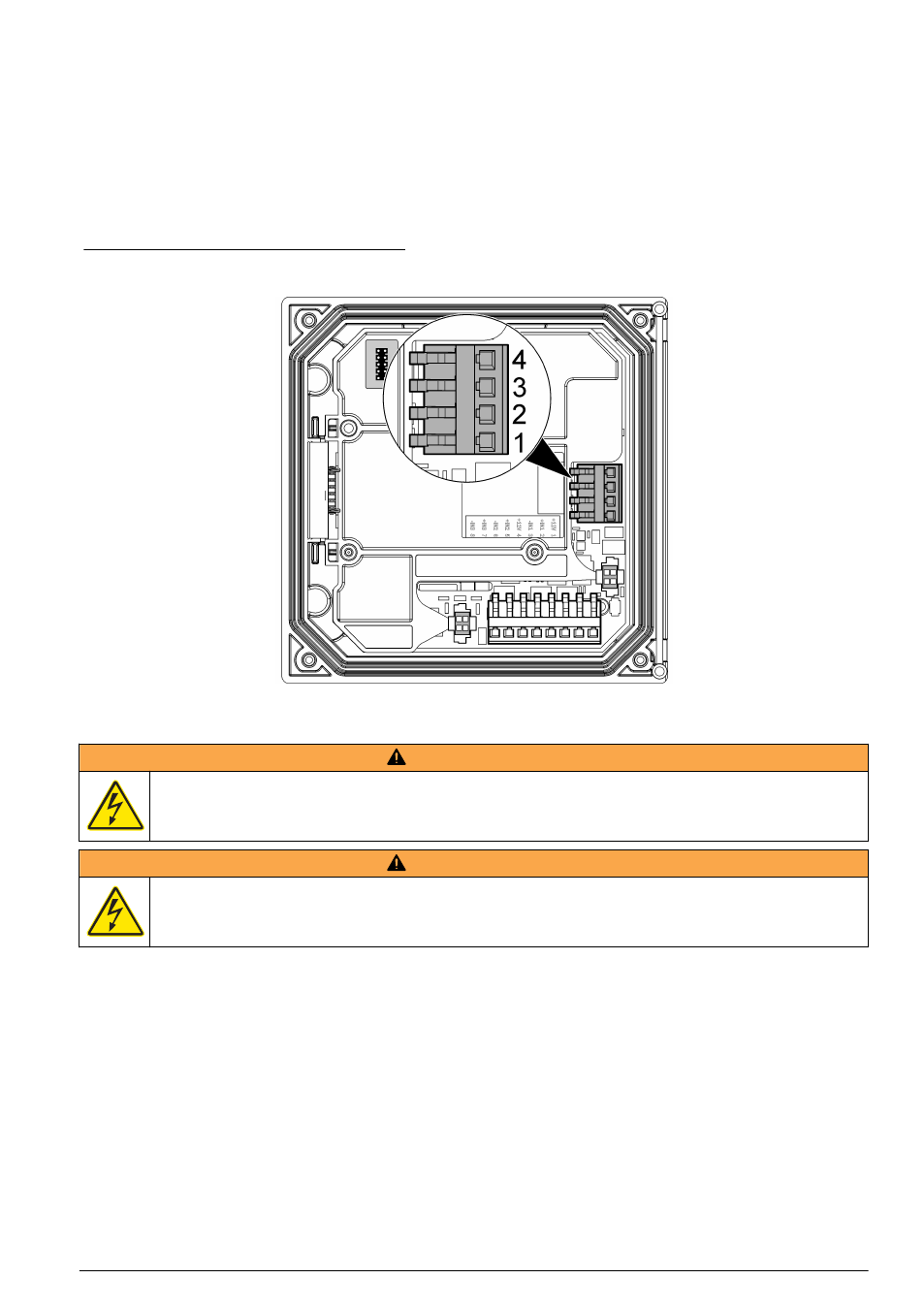

Figur 8 Analoge udgangstilslutninger
Diskrete indgangsledningstilslutninger
A D V A R S E L
Risiko for livsfarligt elektrisk stød. Sørg altid for at slå strømmen til instrumentet fra, når du tilslutter
strømførende elementer.
A D V A R S E L
Risiko for livsfarligt elektrisk stød. For at opretholde kabinettets NEMA/IP-miljøklassifikation må der kun
bruges lederfittings og kabelforskruninger med en klassifikation på mindst NEMA 4X/IP66 til at føre
kabler ind i instrumentet.
Der er tre diskrete indgange til kontaktslutningsindgange eller indgange for logisk niveauspænding.
Foretag ledningstilslutninger, og konfigurer jumperindstillinger til kontrolenheden som vist i
Figur 9 ,
Tabel 4 og Figur 10 .
BEMÆRK: Figur 9 viser bagsiden af kontrolenhedens dæksel, ikke kontrolenhedens hovedrum.
