• Αγγίξτε μια γειωμένη μεταλλική επιφάνεια όπως το σώμα κάποιου οργάνου, έναν μεταλλικό αγωγό
ή σωλήνα, για να εκφορτιστεί ο στατικός ηλεκτρισμός από το σώμα σας.
• Αποφύγετε τις υπερβολικές κινήσεις. Μεταφέρετε τα εξαρτήματα που είναι ευαίσθητα στο στατικό
ηλεκτρισμό σε αντιστατικούς περιέκτες ή συσκευασίες.
• Φοράτε ένα περιβραχιόνιο συνδεδεμένο με καλώδιο στη γείωση.
• Εργαστείτε σε ασφαλή από το στατικό ηλεκτρισμό χώρο με αντιστατική επικάλυψη δαπέδου και
επικαλύψεις των πάγκων εργασίας.
Συνοπτική παρουσίαση καλωδίωσης
Το Εικόνα 7 απεικονίζει συνοπτικά τις συνδέσεις καλωδίωσης μέσα στον ελεγκτή, όταν έχει αφαιρεθεί
ο φραγμός υψηλής τάσης. Η αριστερή πλευρά του σχήματος απεικονίζει την πίσω πλευρά του
καλύμματος του ελεγκτή.
Σημείωση: Πριν από την εγκατάσταση της μονάδας, απομακρύνετε τα καπάκια των συνδέσμων.

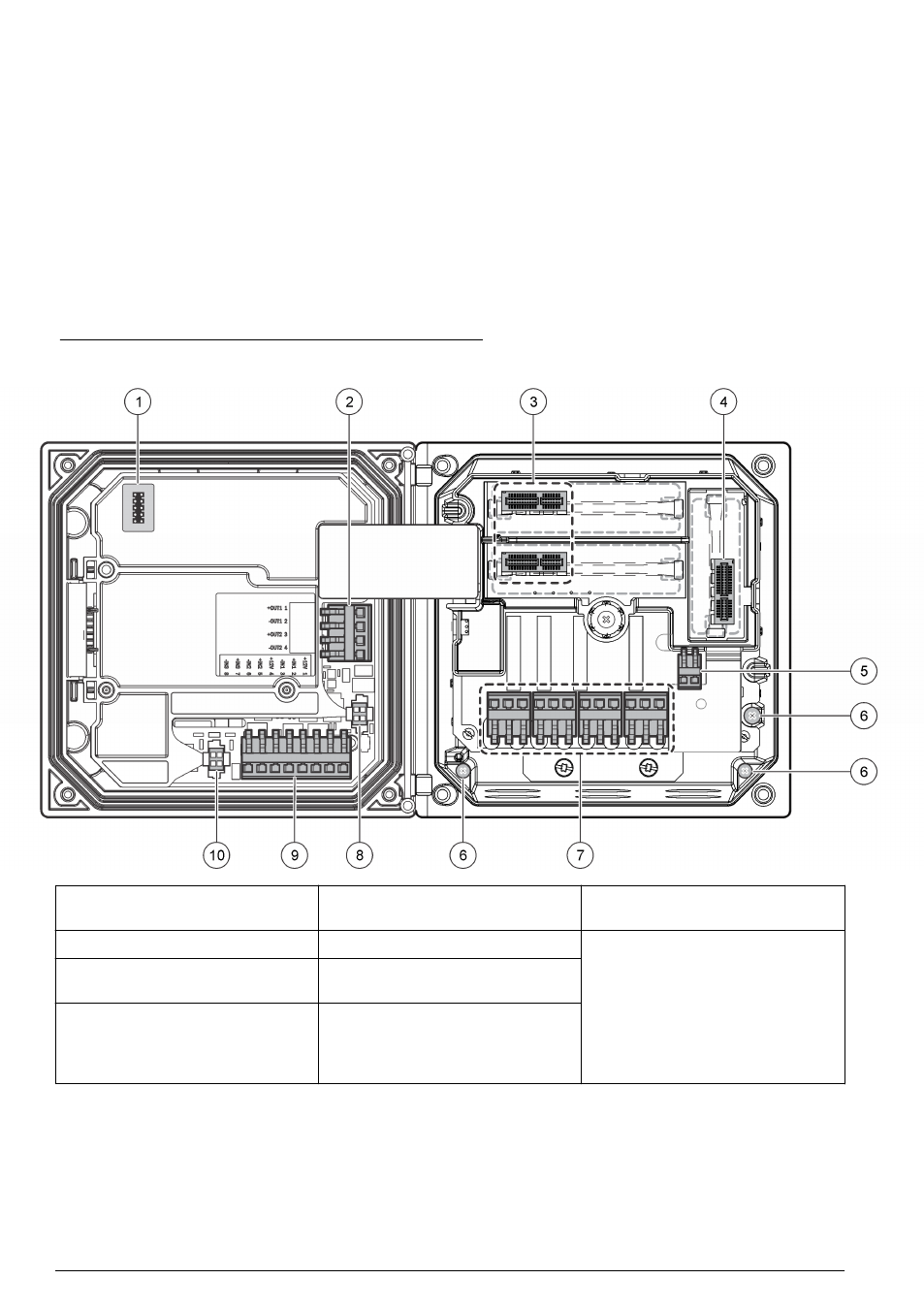

Εικόνα 7 Επισκόπηση συνδέσεων καλωδιώσεων
1 Σύνδεση καλωδίων 5 Σύνδεσμος AC και DC 1 9 Σύνδεσμος καλωδιώσεων
εισόδων διακριτών δεδομένων 1
2 Έξοδος 4-20 mA 1 6 Τερματικά γείωσης 10 Σύνδεσμος ψηφιακού
αισθητηρίου 1
3 Σύνδεσμος μονάδας
αισθητηρίου
7 Συνδέσεις ρελέ 1
4 Σύνδεσμος μονάδας
επικοινωνίας (π.χ. Modbus,
Profibus, HART, προαιρετική
μονάδα 4-20 mA κ.λπ.)
8 Σύνδεσμος ψηφιακού
αισθητηρίου 1
1 Τα τερματικά μπορούν να αφαιρεθούν για βελτιωμένη πρόσβαση.
566 Ελληνικά
