• Izbegavajte prekomerno kretanje. Prenosite komponente koje su osetljive na statički elektricitet
u antistatičkim kutijama ili pakovanjima.
• Nosite antistatičku narukvicu koja je povezana sa uzemljenjem.
• Radite u okruženju bez statičkog elektriciteta sa antistatičkim podnim oblogama i antistatičkim
oblogama za radne površine.
Pregled postavljanja kablova
prikazuje pregled kablovskih veza u kontroleru kada je uklonjena visokonaponska pregrada.
Leva strana slike prikazuje zadnju stranu poklopca kontrolera.
Napomena: Uklonite kapice konektora sa konektora pre instalacije modula.

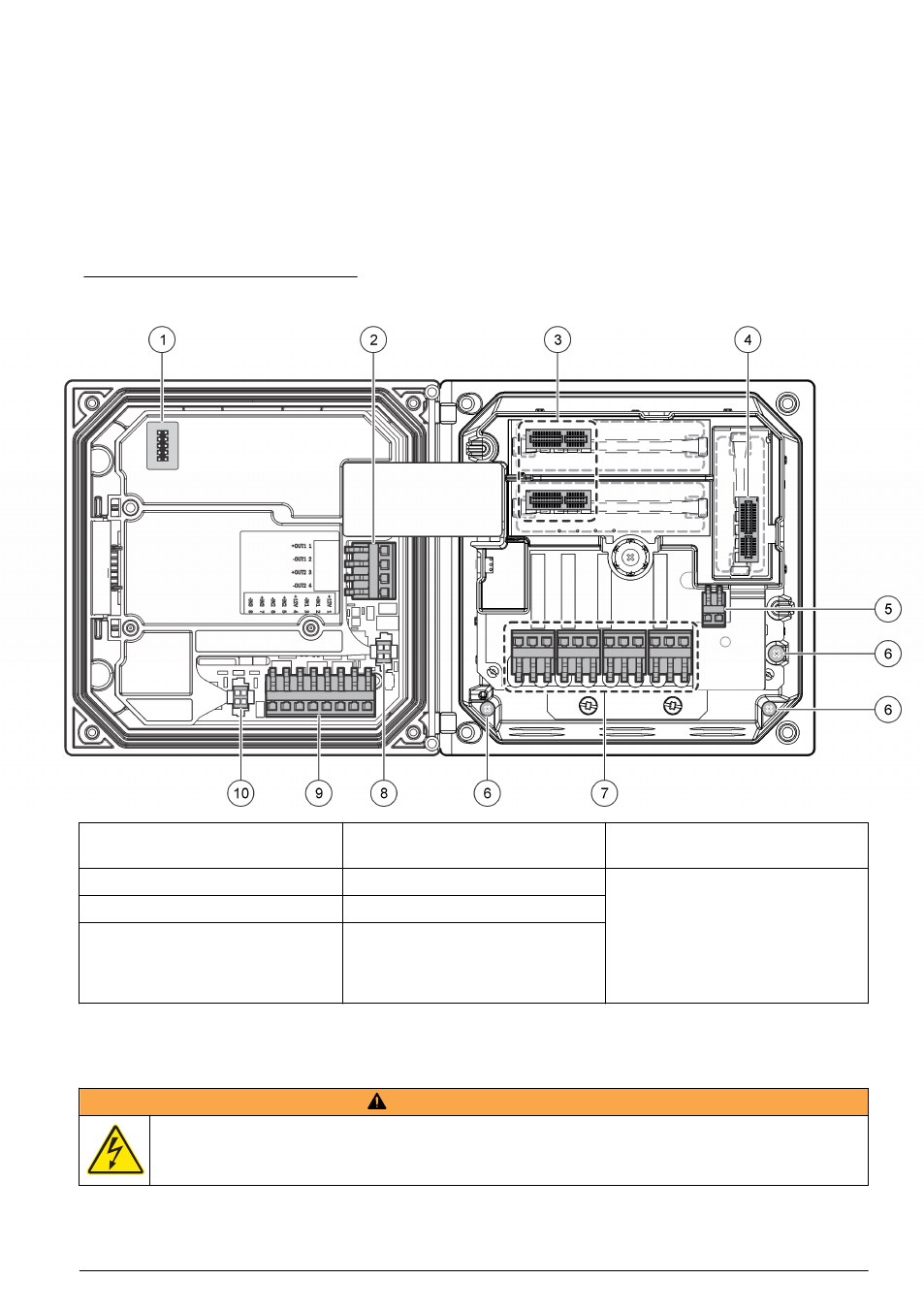

Slika 7 Pregled kablovskih veza
1 Veza sa servisni kabl
5 Konektor sa naizmenično
i jednosmerno napajanje
1
9 Konektor diskretnih ulaza
1
2 Izlaz od 4–20 mA
1
6 Terminali uzemljenja
10 Konektor digitalnog senzora
1
3 Konektor modula senzora
7 Veze releja
1
4 Konektor modula
za komunikaciju (npr. Modbus,
Profibus, HART, opcioni
4–20 mA modul itd.)
8 Konektor digitalnog senzora
1
1
Terminali mogu da se uklone da bi se poboljšao pristup.
Kablovi za napajanje
U P O Z O R E N J E
Potencijalna opasnost od strujnog udara. Uvek isključite napajanje instrumenta kada vršite električno
povezivanje.
Српски 619
