4. Priklope izvedite s prepletenim in opletenim kablom ter oplet priključite na nadzorovani sklop ali
na koncu krmilne zanke.
• Zaščite ne priključite na obeh koncih kabla!
• Uporaba neopletenega kabla lahko povzroči emisijo elektromagnetnih motenj ali višjo raven
občutljivosti, kot je dovoljena.
• Največja upornost zanke je 500 ohmov.
5. Zaprite pokrov kontrolne enote in zategnite vijake pokrova.
6. Konfigurirajte izhode v kontrolni enoti.

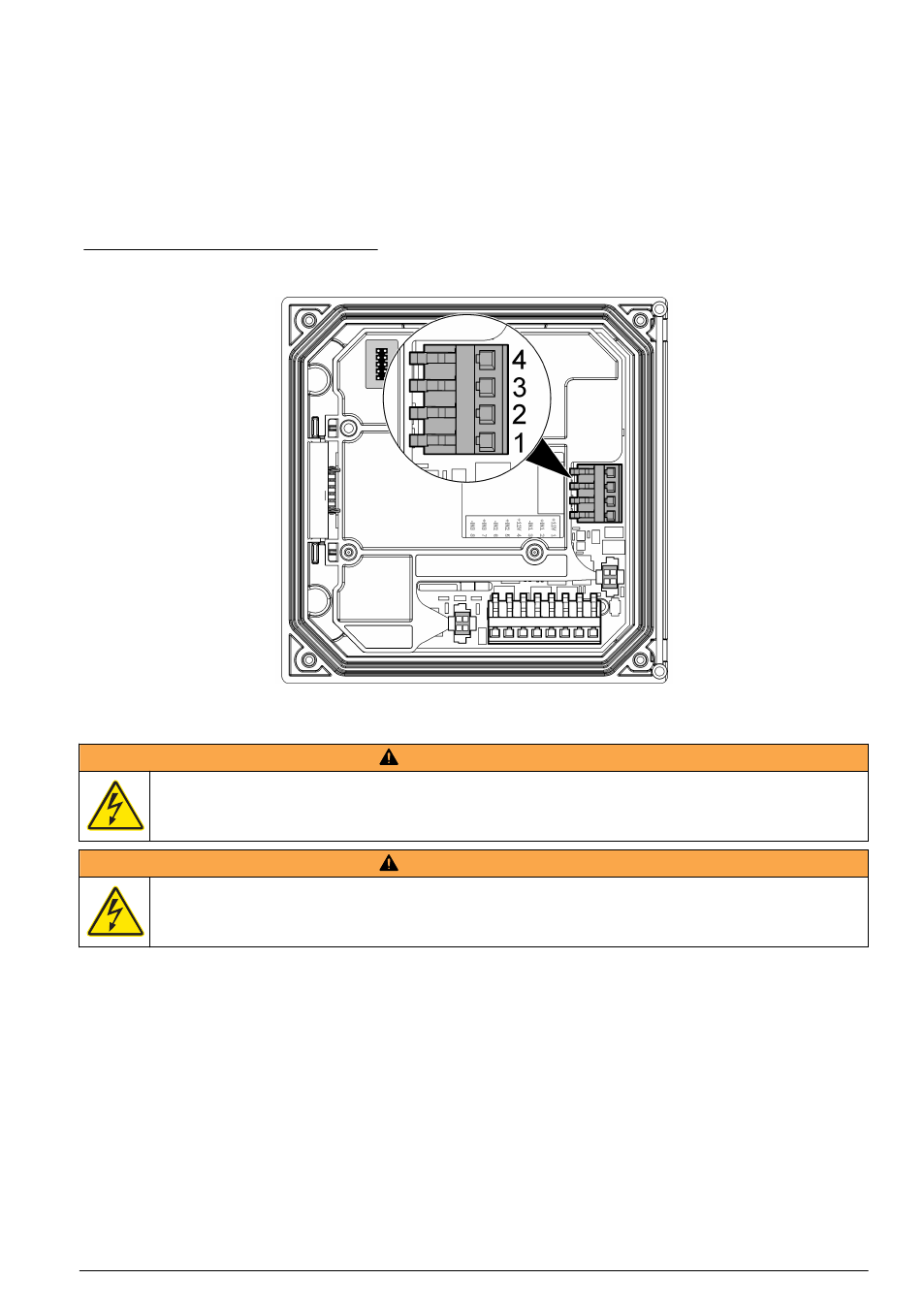

Slika 8 Analogni izhodni priključki
Ločene vhodne žične povezave
O P O Z O R I L O
Možna nevarnost smrti zaradi električnega toka. Pri vzpostavljanju električnih povezav vedno izključite
napajanje naprave.
O P O Z O R I L O
Možna nevarnost smrti zaradi električnega toka. Za ohranitev razreda zaščite NEMA/IP, ki ga ohišje
nudi pred vplivi okolja, uporabljajte pri napeljavi kablov v ohišje samo nastavke za pritrditev vodov in
tesnilne uvodnice razreda NEMA 4X/IP66.
Trije ločeni vhodi so namenjeni za stikalne sklenjene vhode ali napetostne vhode na logični ravni.
Povežite žice in konfigurirajte nastavitve mostička do kontrolne enote, kot prikazujeta
Slika 9 ,
Tabela 4 in Slika 10 .
Napotek: Slika 9 prikazuje hrbtni del ohišja krmilnika in ne notranjost krmilnika.
