Užívateľské rozhranie a navigácia
Používateľské rozhranie
Klávesnica pozostáva zo štyroch tlačidiel na ovládanie ponúk a štyroch navigačných tlačidiel, ako je
zobrazené na
Obrázok 13 .

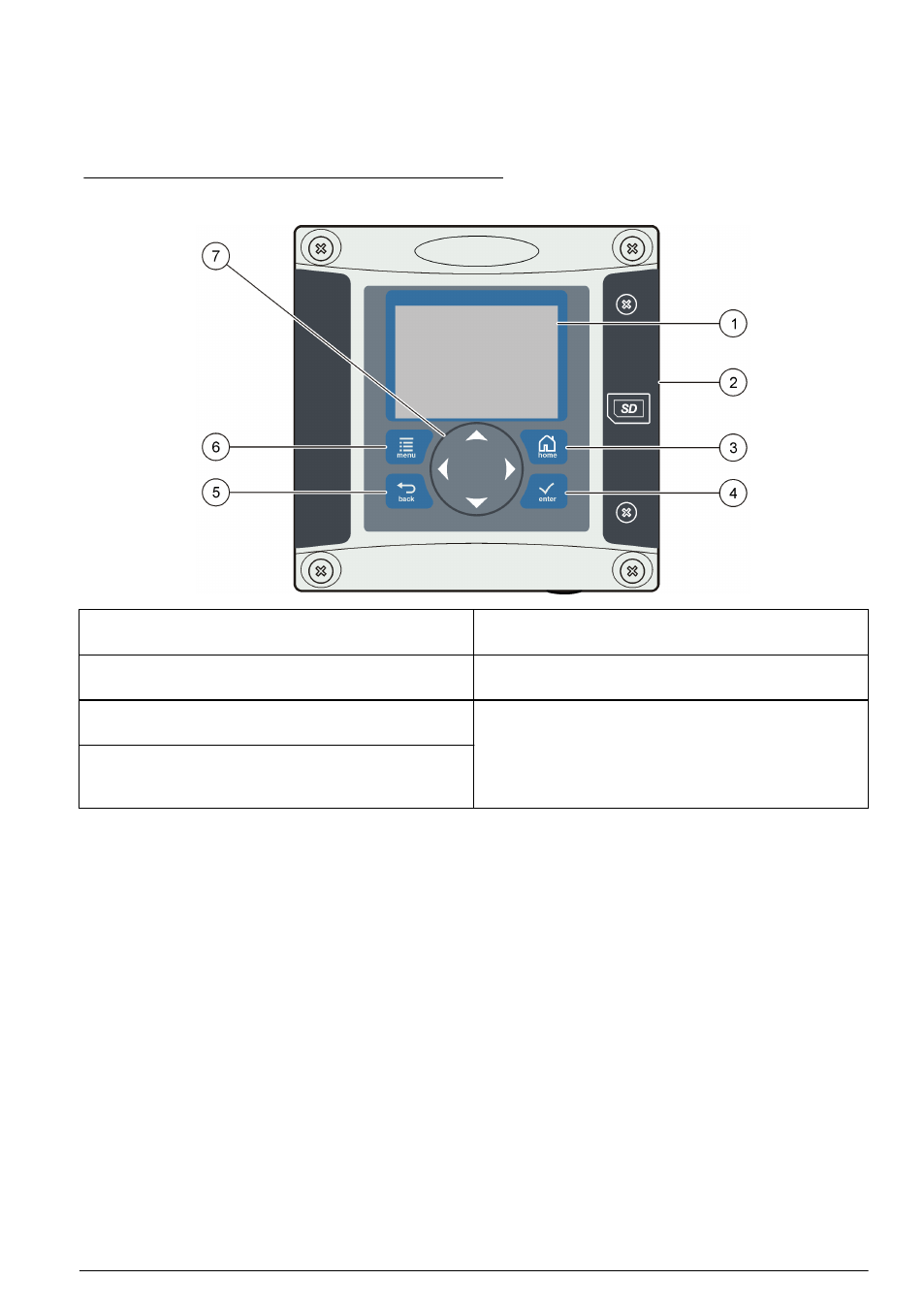

Obrázok 13 Pohľad na klávesnicu a predný panel
1 Displej zariadenia 5 Tlačidlo BACK (Späť). Návrat späť o jednu úroveň
v štruktúre ponuky.
2 Kryt zásuvky pre pamäťovú kartu SD 6 Tlačidlo MENU (Ponuka). Z rôznych obrazoviek a
ponúk prepne do ponuky Settings (Nastavenia).
3 Tlačidlo HOME (Domov). Z rôznych obrazoviek a
ponúk prepne späť na hlavnú obrazovku merania.
7 Navigačné tlačidlá. Slúžia na pohyb v ponukách,
zmenu nastavení a zvyšovanie, resp. znižovanie
číselných hodnôt.
4 Tlačidlo ENTER (Potvrdiť). Potvrdenie zadanej
hodnoty, aktualizácie alebo označenej možnosti v
ponuke.
Prostredníctvom klávesnice a displeja na prednom paneli možno nastavovať a konfigurovať vstupy a
výstupy zariadenia. Toto používateľské rozhranie slúži na nastavenie a konfiguráciu vstupov a
výstupov, vytváranie informácií protokolu a vypočítavaných hodnôt a na kalibráciu snímačov.
Rozhranie pre pamäťovú kartu SD slúži na zaznamenávanie dát a aktualizáciu softvéru.
Displej
Obrázok 14 zobrazuje príklad hlavnej obrazovky merania v prípade, keď je ku kontroléru pripojený
snímač rozpusteného kyslíka DO.
Obrazovka displeja na prednom paneli zobrazuje údaje namerané snímačom, kalibračné a
konfiguračné nastavenia, chyby, výstrahy a ďalšie informácie.
Slovenský jazyk 499
