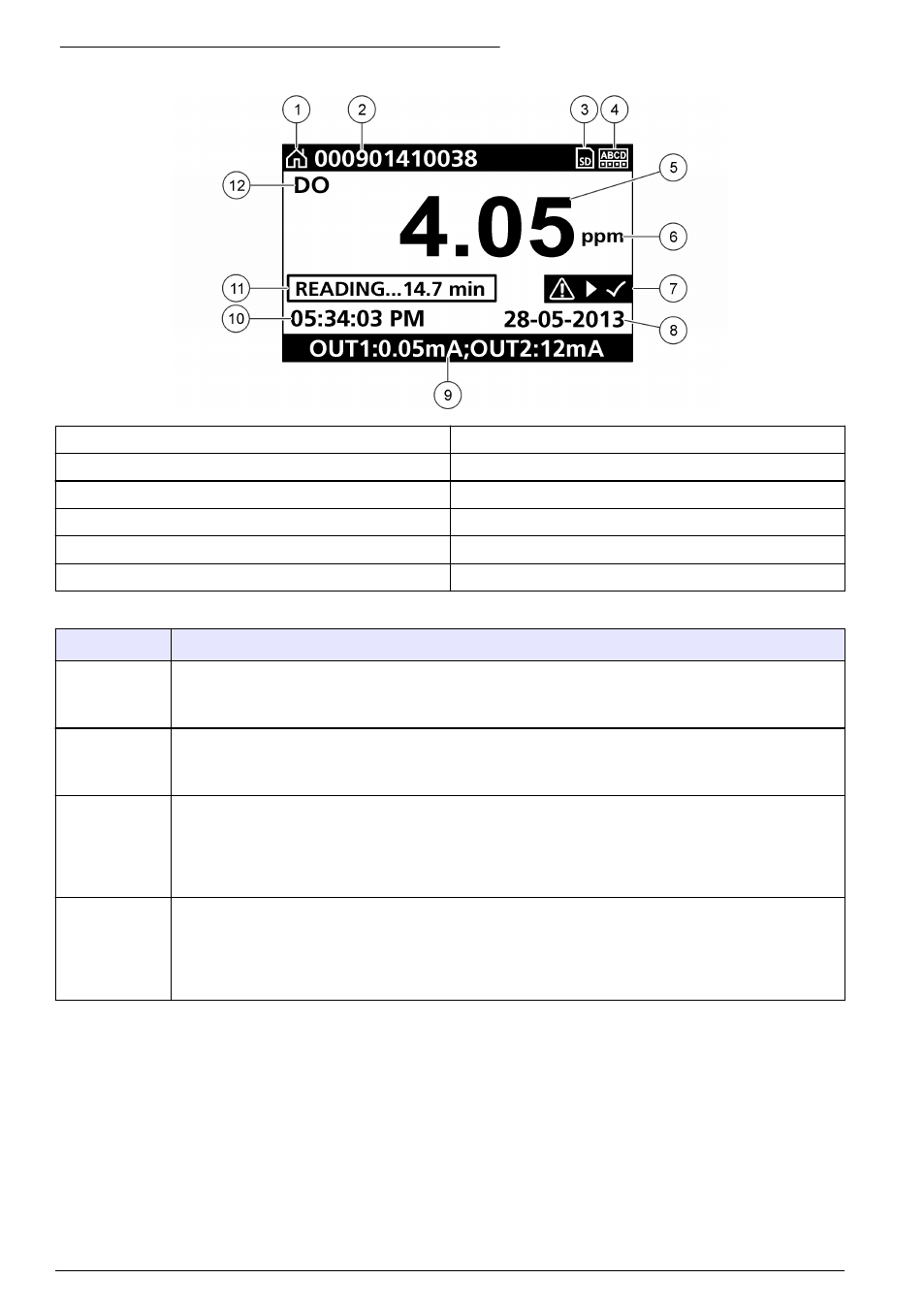

Afbeelding 14 Voorbeeld van het hoofdmeetscherm
1 Pictogram beginscherm 7 Waarschuwingsstatusbalk
2 Sensornaam 8 Datum
3 Pictogram SD-kaart 9 Analoge uitgangswaarden
4 Relaisstatusindicator 10 Tijd
5 Meetwaarde 11 Voortgangsbalk
6 Meeteenheid 12 Meetparameter
Tabel 5 Omschrijvingen van pictogrammen
Pictogram Omschrijving
Beginscherm Het pictogram kan afhankelijk van het weergegeven scherm of menu variëren. Als er
bijvoorbeeld een SD-kaart is geplaatst, verschijnt hier het pictogram van een SD-kaart wanneer
de gebruiker zich in het menu SD-kaart Installatie bevindt.
SD-kaart Dit pictogram verschijnt alleen als zich een SD-kaart in de sleuf van de lezer bevindt. Als een
gebruiker zich in het menu SD-kaart Installatie bevindt, verschijnt dit pictogram in de hoek
linksboven.
Waarschuwing Een waarschuwingspictogram bestaat uit een uitroepteken binnen een driehoek. Er verschijnen
waarschuwingspictogrammen rechts op het hoofddisplay onder de meetwaarde. Druk op de
ENTER-toets en selecteer vervolgens het apparaat om eventuele problemen met dat apparaat
te bekijken. Wanneer alle problemen zijn verholpen of bevestigd, wordt het
waarschuwingspictogram niet langer weergegeven.
Foutmelding Een foutpictogram bestaat uit een uitroepteken binnen een cirkel. Als er een fout optreedt,
knipperen het foutpictogram en het meetscherm afwisselend op het hoofddisplay. Om de
sensorfouten te bekijken, drukt u op de toets MENU (Menu) en selecteert u Diagnostics
(Diagnose). Selecteer vervolgens het apparaat om eventuele problemen met dat apparaat te
bekijken.
Extra displayformaten
• Druk vanuit het hoofdmeetscherm op de pijltoets OMHOOG en OMLAAG om tussen de
meetparameters om te schakelen.
• Druk vanuit het hoofdmeetscherm op de pijltoets RECHTS om naar een gedeeld scherm om te
schakelen waarin maximaal 4 meetparameters worden weergegeven. Druk op de pijltoets
RECHTS om extra metingen toe te voegen. Druk zo vaak als nodig is op de pijltoets LINKS om
terug te keren naar het hoofdmeetscherm.
• Druk vanuit het hoofdmeetscherm op de pijltoets LINKS om naar de grafische weergave om te
schakelen (zie Grafisch display op pagina 237 om de parameters te definiëren). Druk op de
pijltoets OMHOOG en OMLAAG om tussen meetgrafieken om te schakelen
236 Nederlands
