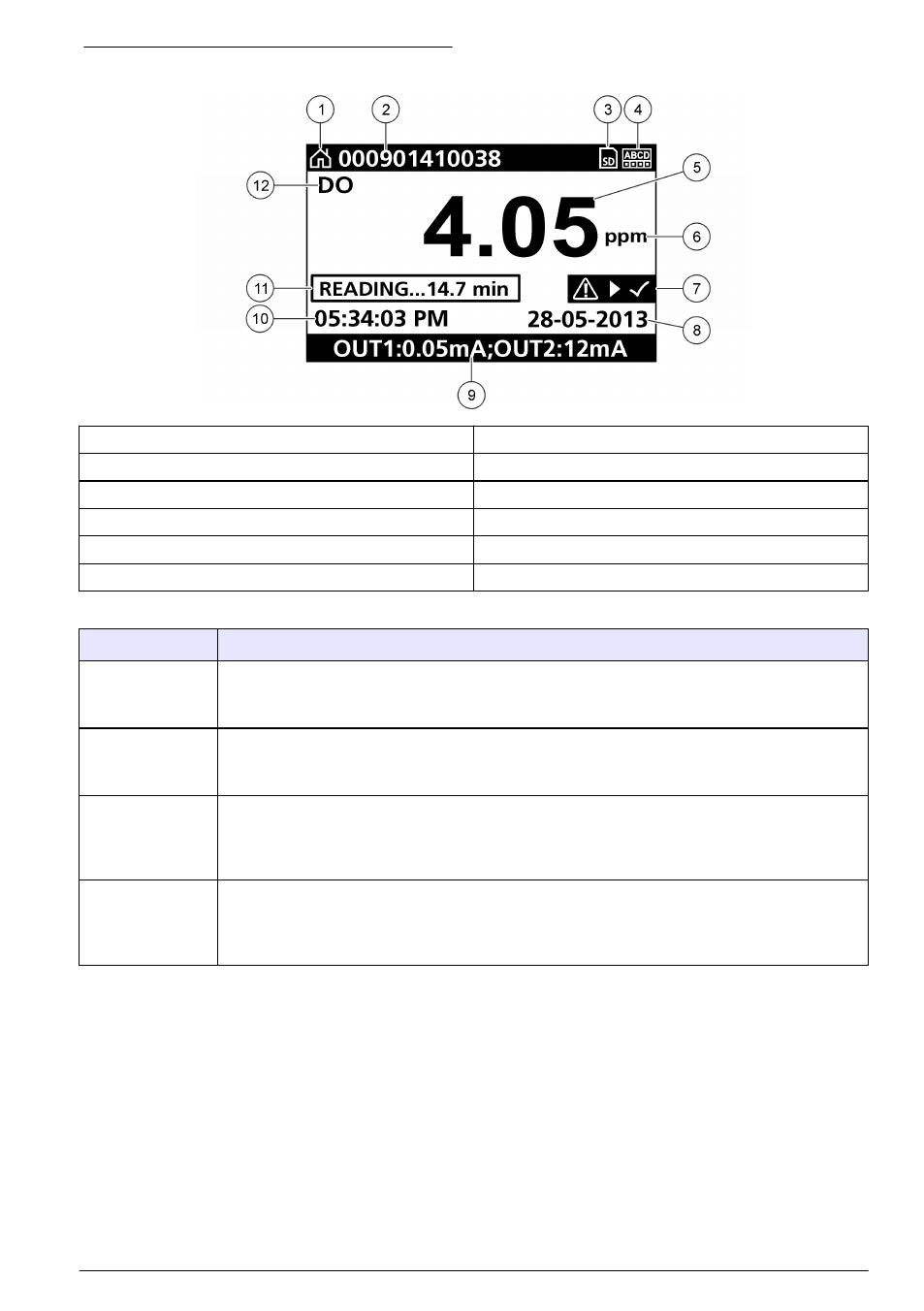

Rysunek 14 Przykładowy ekran pomiarowy
1 Ikona ekranu głównego 7 Pasek stanu ostrzegawczego
2 Nazwa czujnika 8 Data
3 Ikona karty pamięci SD 9 Wartości analogowe na wyjściu
4 Wskaźnik stanu przekaźnika 10 Godzina
5 Wartość pomiaru 11 Pasek postępu
6 Jednostka pomiarowa 12 Parametr pomiarowy
Tabela 5 Opisy ikon
Ikona / klawisz Opis
Ekran główny Wygląd ikony zależy od wyświetlanego ekranu lub menu. Przykładowo, jeśli zainstalowana
jest karta SD, a użytkownik znajduje się w menu konfiguracji kart SD, wyświetlana będzie
ikona karty SD.
Karta pamięci SD Ikona ta jest wyświetlana, tylko jeśli w gnieździe czytnika znajduje się karta SD. Gdy
użytkownik znajduje się w menu konfiguracji kart SD, ikona ta jest wyświetlana w lewym,
górnym rogu.
Ostrzeżenie Ikona ostrzeżenia ma formę wykrzyknika wpisanego w trójkąt. Ikony ostrzeżenia pojawiają
się z prawej strony ekranu głównego, poniżej wartości pomiarowej. Naciśnij przycisk ENTER,
a następnie wybierz urządzenie, aby wyświetlić problem z nim związany. Ikona ostrzeżenia
zniknie z ekranu, gdy wszystkie problemy zostały rozwiązane lub uznane.
Błąd Ikona błędu ma formę wykrzyknika wpisanego w okrąg. Gdy wystąpi błąd, ikona błędu
i ekran pomiarowy na wyświetlaczu głównym migają na przemian. Aby wyświetlić błędy,
naciśnij przycisk MENU i wybierz opcję Diagnostyka. Następnie wybierz urządzenie, aby
wyświetlić problem z nim związany.
Dodatkowe formaty wyświetlania
• Na głównym ekranie pomiarowym wciśnij strzałkę w górę lub w dół, aby przełączać się pomiędzy
parametrami.
• Wciśnij strzałkę w prawo, aby podzielić ekran na maksymalnie 4 części, zawierające mierzone
parametry. Wciśnij strzałkę w prawo, aby uwzględnić dodatkowe pomiary. Wciśnij strzałkę
w lewo, aby w razie potrzeby wrócić do głównego ekranu pomiarowego.
• Na głównym ekranie pomiarowym wciśnij strzałkę w lewo, aby przełączyć się na wykres (aby
zdefiniować parametry, przejdź do punktu Tryb graficzny na stronie 264). Wciśnij strzałkę w górę
lub w dół, aby przełączać się pomiędzy wykresami dla poszczególnych pomiarów.
Polski 263
