• Evitare movimenti eccessivi. Trasportare i componenti sensibili alle scariche elettrostatiche in
appositi contenitori o confezioni antistatiche.
• Indossare un bracciale antistatico collegato a un filo di messa a terra.
• Lavorare in un'area sicura dal punto di vista dell'elettricità statica con tappetini e tappetini da
banco antistatici.
Panoramica del cablaggio
La Figura 7 mostra una panoramica dei collegamenti per il cablaggio interno del controller senza
protezione per l'alta tensione. Il lato sinistro della figura mostra il lato posteriore del coperchio del
controller.
Nota: prima di installare il modulo rimuovere i cappucci dai connettori.

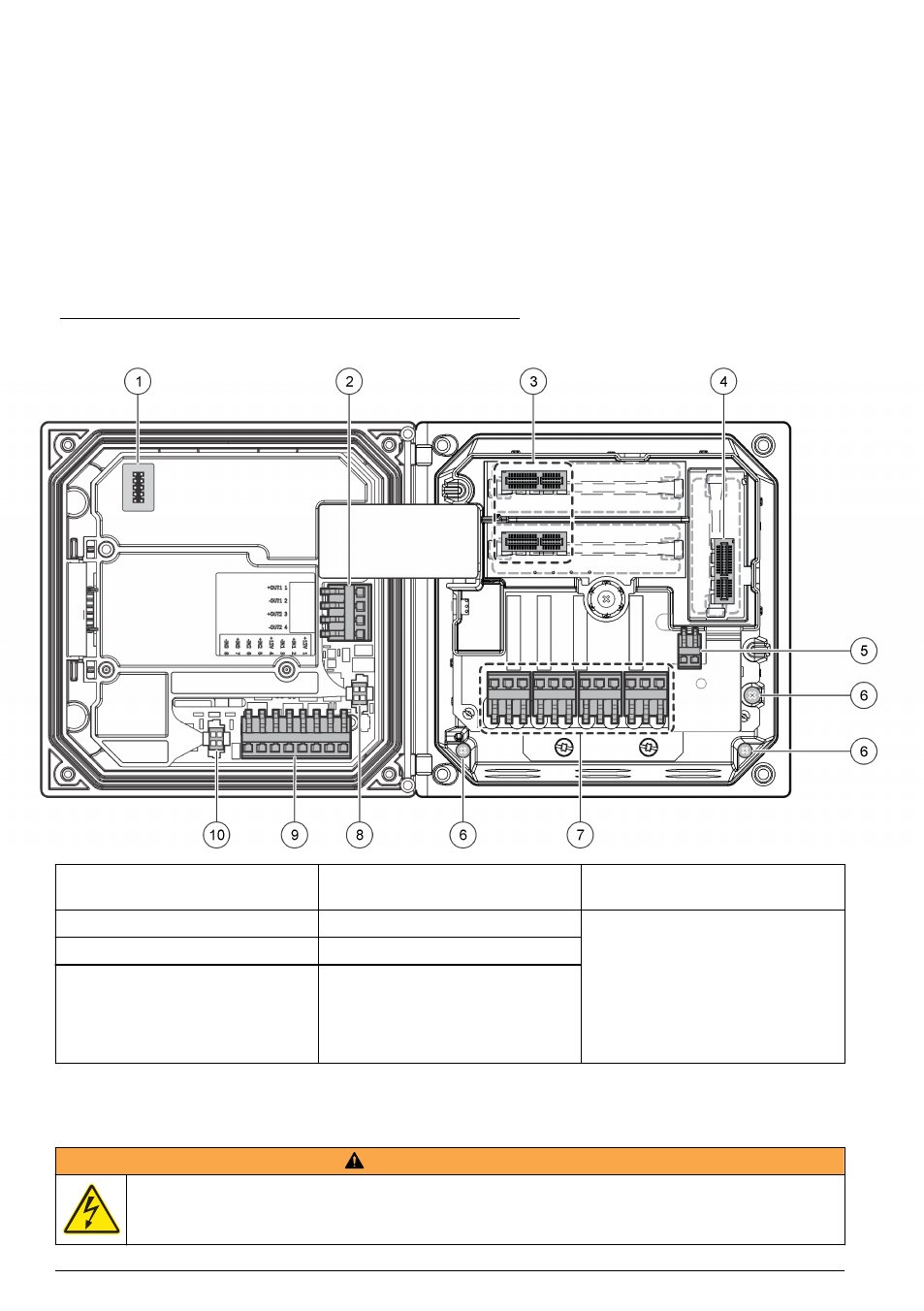

Figura 7 Panoramica dei collegamenti per il cablaggio
1 Collegamento cavo di servizio 5 Connettore alimentazione CA e
CC 1
9 Connettore del cablaggio di
ingresso discreto 1
2 Uscita 4–20 mA 1 6 Morsetti di messa a terra 10 Connettore sensore digitale 1
3 Connettore modulo sensore 7 Collegamento dei relè 1
4 Connettore modulo per le
comunicazioni (ad esempio,
Modbus, Profibus, HART,
modulo opzionale da 4-20 mA e
così via)
8 Connettore sensore digitale 1
1 I morsetti possono essere rimossi per migliorare l'accesso.
Cablaggio di alimentazione
A V V E R T E N Z A
Rischio potenziale di scossa elettrica. Quando si eseguono collegamenti elettrici, scollegare sempre
l'alimentazione allo strumento.
