98
Montage
2. Dichtringe montieren
→
Die Formdichtung auf den Antriebsdeckel aufziehen (kleinerer Durchmesser zeigt nach oben).
→
Die korrekte Position der O-Ringe in den Steuerluftanschlüssen prüfen.
Bei der Montage des Positioners dürfen die Collets der Steuerluftanschlüsse am Antrieb nicht montiert
sein.
Formdichtung
Steuerluftanschlüsse
Achtung:
Collets dürfen nicht
montiert sein !
Montage der
Formdichtung

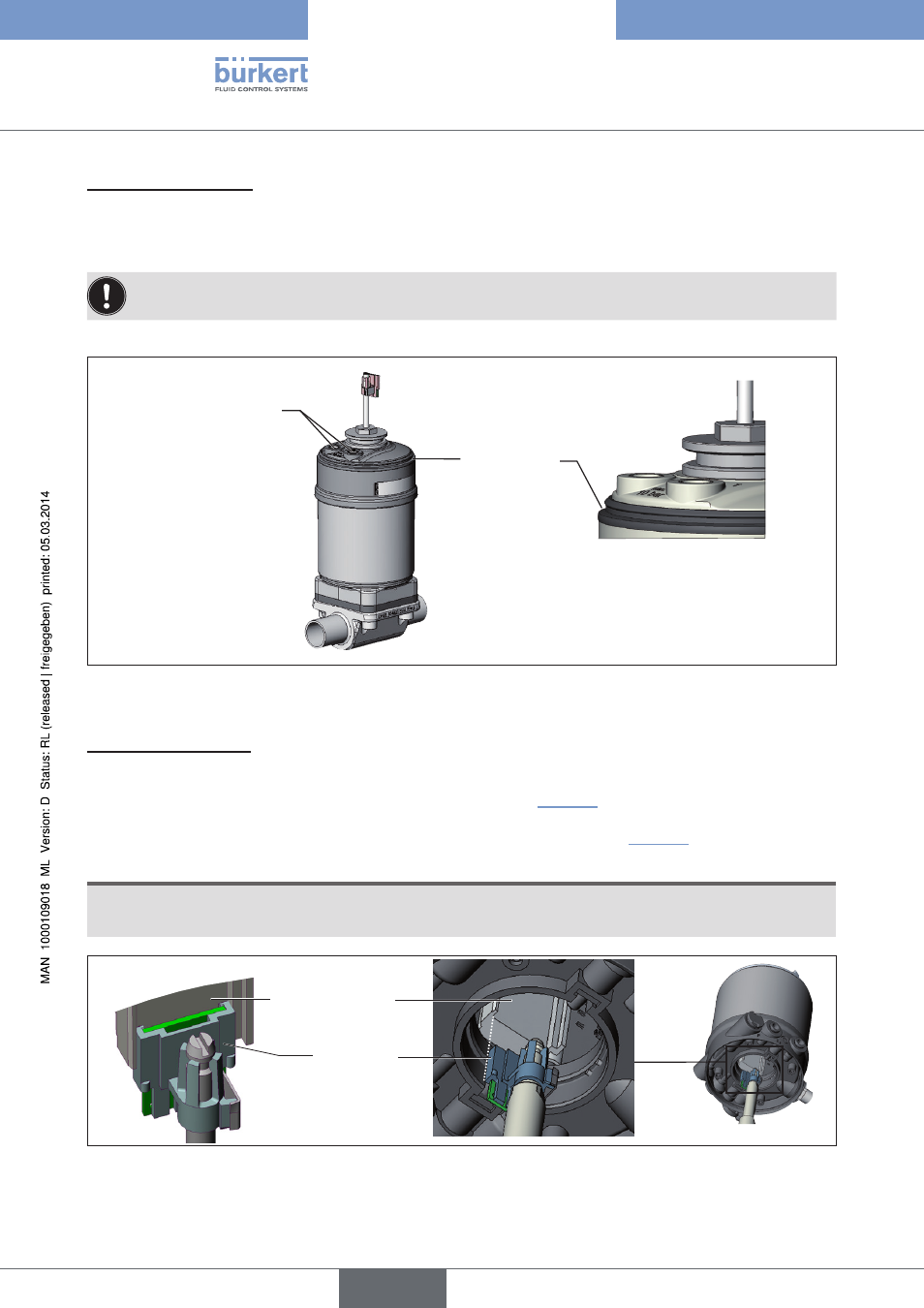

Bild 16: Montage der Dichtringe, Reihe 2103, 2300 und 2301
3. Positioner montieren
→
Den Puckhalter und den Positioner so ausrichten, dass
1. der Puckhalter in die Führungsschiene des Positioners (siehe „Bild 17“)
und
2. die Stutzen des Positioners in die Steuerluftanschlüsse des Antriebs (siehe „Bild 18“) hineinfinden.
HINWEIS!
Beschädigung der Platine oder Funktionsausfall!
• Darauf achten, dass der Puckhalter plan auf der Führungsschiene aufliegt.
Führungsschiene
Puckhalter
Bild 17: Ausrichten des Puckhalters
