100
Montage
Führungselement
O-Ring
Spindelverlängerung
Puckhalter
Schaltspindel
Spindel (Antrieb)

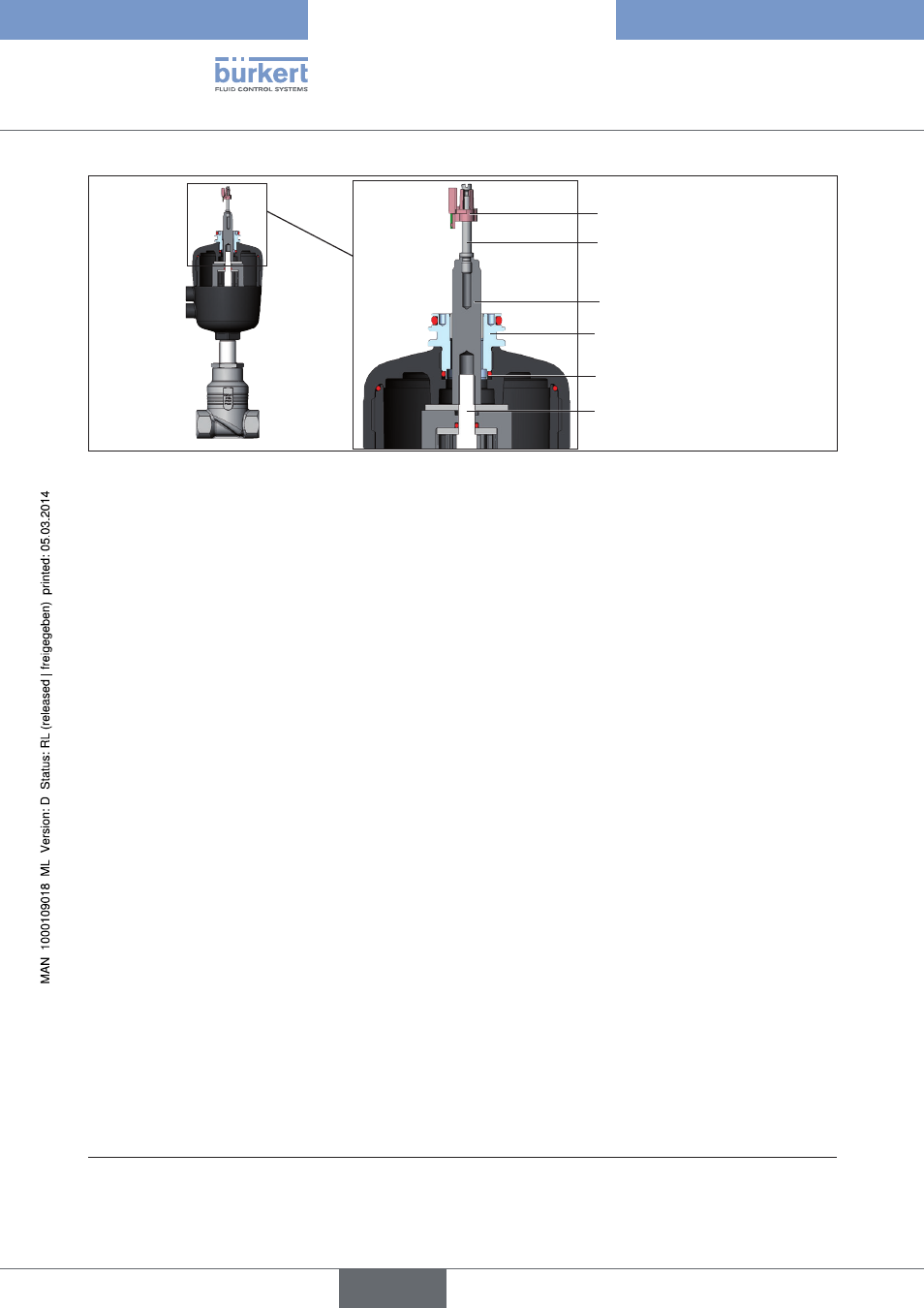

Bild 20: Montage der Schaltspindel (2), Reihe 26xx und 27xx
→
Den O-Ring nach unten in den Deckel des Antriebs drücken.
→
Antriebsgröße 125 und größer mit großer Luftleistung:
vorhandene Spindelverlängerung demontieren und durch die neue ersetzen. Dazu etwas Schraubensiche-
rungslack (Loctite 290) in die Gewindebohrung der Spindelverlängerung einbringen.
→
Das Führungselement in den Deckel des Antriebs mit einem Stirnlochschlüssel 13) einschrauben
(Drehmoment: 8,0 Nm).
→
Zur Sicherung der Schaltspindel etwas Schraubensicherungslack (Loctite 290) auf das Gewinde der
Schaltspindel aufbringen.
→
Die Schaltspindel auf die Spindelverlängerung schrauben. Dazu ist an der Oberseite ein Schlitz angebracht
(maximales Drehmoment: 1 Nm).
→
Den Puckhalter auf die Schaltspindel schieben bis er einrastet.
13)
Zapfen Ø: 3 mm; Zapfenabstand: 23,5 mm
