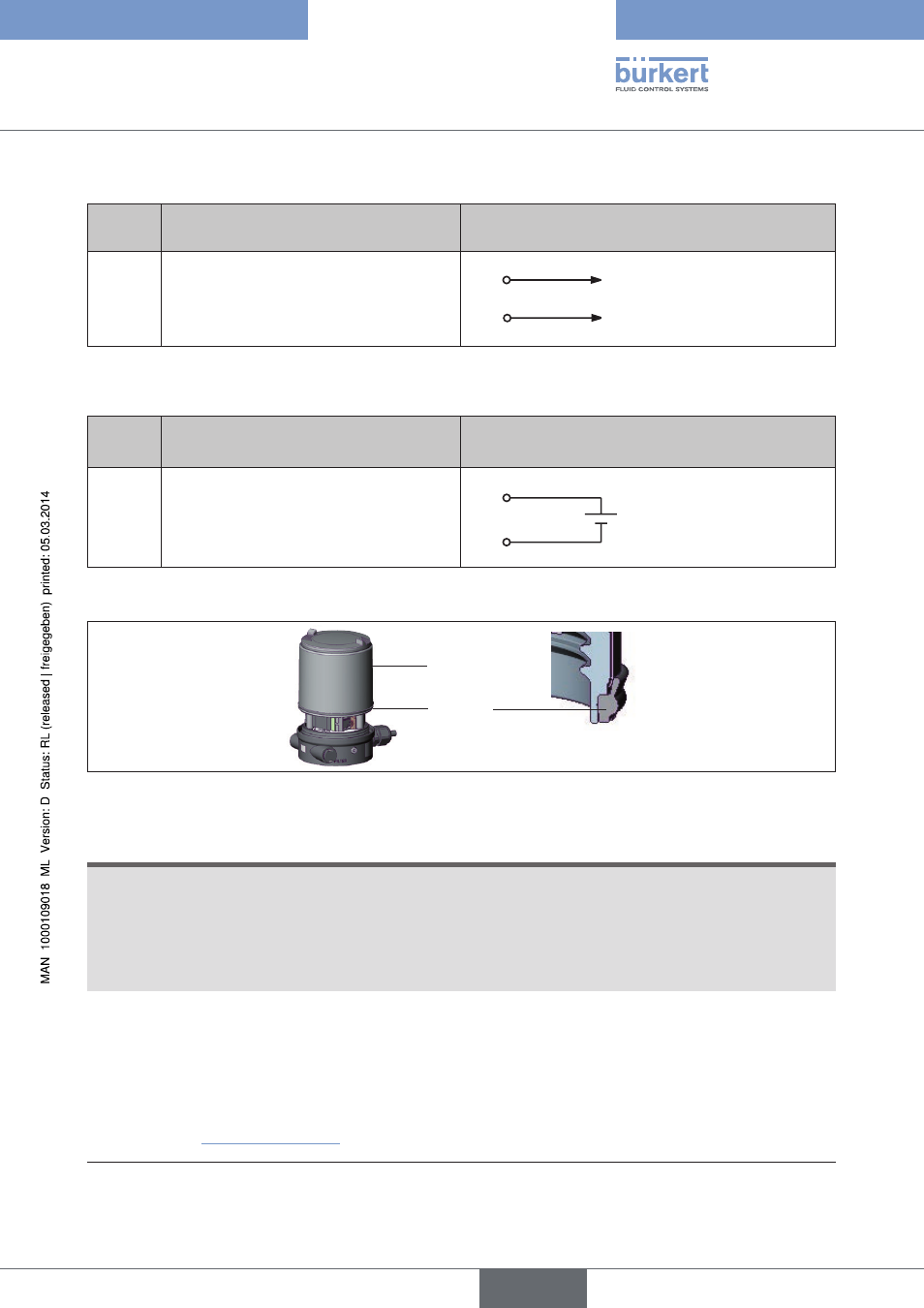

Burkert Type 8694 - Manual (Page 111)

111
ElektrischeInstallation24VDC
Ausgangssignale zur Leitstelle (z. B. SPS; nur bei Option Analogausgang)
Klemme Belegung äußere Beschaltung
2
3
Analoge Stellungsrückmeldung +
Analoge Stellungsrückmeldung GND
2
3 GND
+ (0/4 ... 20 mA)
Tabelle 19: Belegung Schraubklemmen - Ausgangssignale zur Leitstelle - Kabelverschraubung
Betriebsspannung
Klemme Belegung äußere Beschaltung
6
7 Betriebsspannung +
Betriebsspannung GND 6
7
24 V DC ± 10 %
max. Restwelligkeit 10 %
Tabelle 20: Belegung Schraubklemmen - Betriebsspannung - Kabelverschraubung
Dichtung
Gehäusemantel
Gehäuse-
mantel
Bild 30: Position Dichtung Gehäusemantel
→
Die korrekte Position der Dichtung im Gehäusemantel prüfen.
HINWEIS!
Beschädigung oder Funktionsausfall durch Eindringen von Verschmutzung und Feuchtigkeit!
Zur Sicherstellung der Schutzart IP65 / IP67:
• Die Überwurfmutter der Kabelverschraubung entsprechend der verwendeten Kabelgröße bzw. Blindstopfen
anziehen (ca. 1,5 Nm).
• Den Gehäusemantel bis auf Anschlag einschrauben.
→
Überwurfmutter der Kabelverschraubung anziehen (Drehmoment ca. 1,5 Nm).
→
Das Gehäuse schließen (Schraubwerkzeug: 674077 17) ).
Nach Anlegen der Betriebsspannung ist der Positioner in Betrieb.
→
Die erforderlichen Grundeinstellungen vornehmen und die automatische Anpassung des Positioners auslösen,
wie in Kapitel „12. Inbetriebnahme“ beschrieben.
17)
Das Schraubwerkzeug (674077) ist über Ihre Bürkert-Vertriebsniederlassung erhältlich.
