120
BedienungundFunktion
13.1.1. DIR.CMD -
Wirkrichtung (Direction) des Positioner Sollwerts
Über diese Funktion wird die Wirkrichtung zwischen dem Eingangssignal (INPUT) und der Soll-Position des
Antriebs eingestellt.
Werkseinstellung: DIP-Schalter auf OFF (steigend)
DIP-Schalter Stellung Funktion
1 ON Umkehr der Wirkrichtung des Sollwerts ( DIR.CMD)
(Sollwert 20 ... 4 mA entspricht Position 0 ... 100 %), fallend
OFF normale Wirkrichtung des Sollwerts
(Sollwert 4 ... 20 mA entspricht Position 0 ... 100 %), steigend
Tabelle 28: DIP-Schalter 1
Die Wirkrichtung ( DIR.CMD) kann nur über den DIP-Schalter 1 im Positioner geändert werden.
Soll-Position
Eingangssignal
(
INPUT)
steigend
fallend

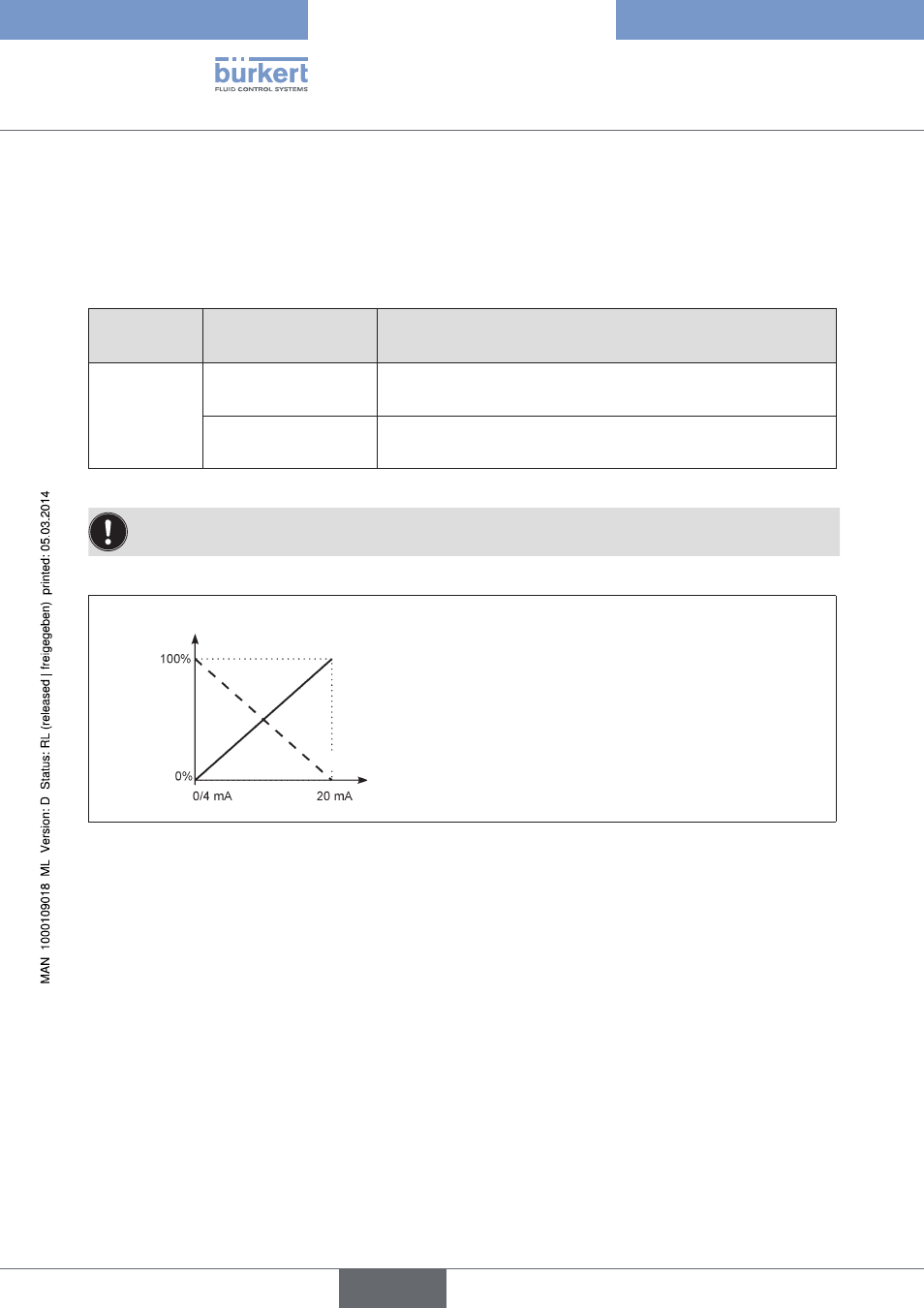

Bild 39: Diagramm DIR.CMD
Typ 8694
deutsch
