172
Installationélectrique24VDC
10. INSTALLATION ÉLECTRIQUE 24 V DC
Toutes les sorties et entrées de l’appareil ne sont pas à séparation galvanique pour la tension d’alimentation.
Il existe deux types de raccordement pour réaliser le contact électrique du positionneur :
• Presse-étoupe
M16 x 1,5 et bornes à visser
• Multipôle
avec connecteur rond M12 x 1, 8 pôles
10.1. Consignes de sécurité
DANGER !
Risque de blessures par la tension électrique.
• Avant d'intervenir dans le système, coupez la tension et empêchez toute remise sous tension par inadvertance.
• Veuillez respecter les réglementations en vigueur pour les appareils électriques en matière de prévention des
accidents ainsi qu'en matière de sécurité.
AVERTISSEMENT !
Risque de blessures dы а un montage non conforme.
• Le montage doit être effectué uniquement par un personnel qualifié et habilité disposant de l’outillage
approprié.
Risque de blessures dы а la mise en marche involontaire de l'installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l'installation.
• Garantissez un redémarrage contrôlé après le montage.
10.2. Installation électrique avec connecteur rond
DANGER !
Risque de blessures par la tension électrique.
• Avant d'intervenir dans l'appareil ou l'installation, coupez la tension et empêchez toute remise sous tension
par inadvertance.
• Veuillez respecter les réglementations en vigueur pour les appareils électriques en matière de prévention des
accidents ainsi qu'en matière de sécurité.

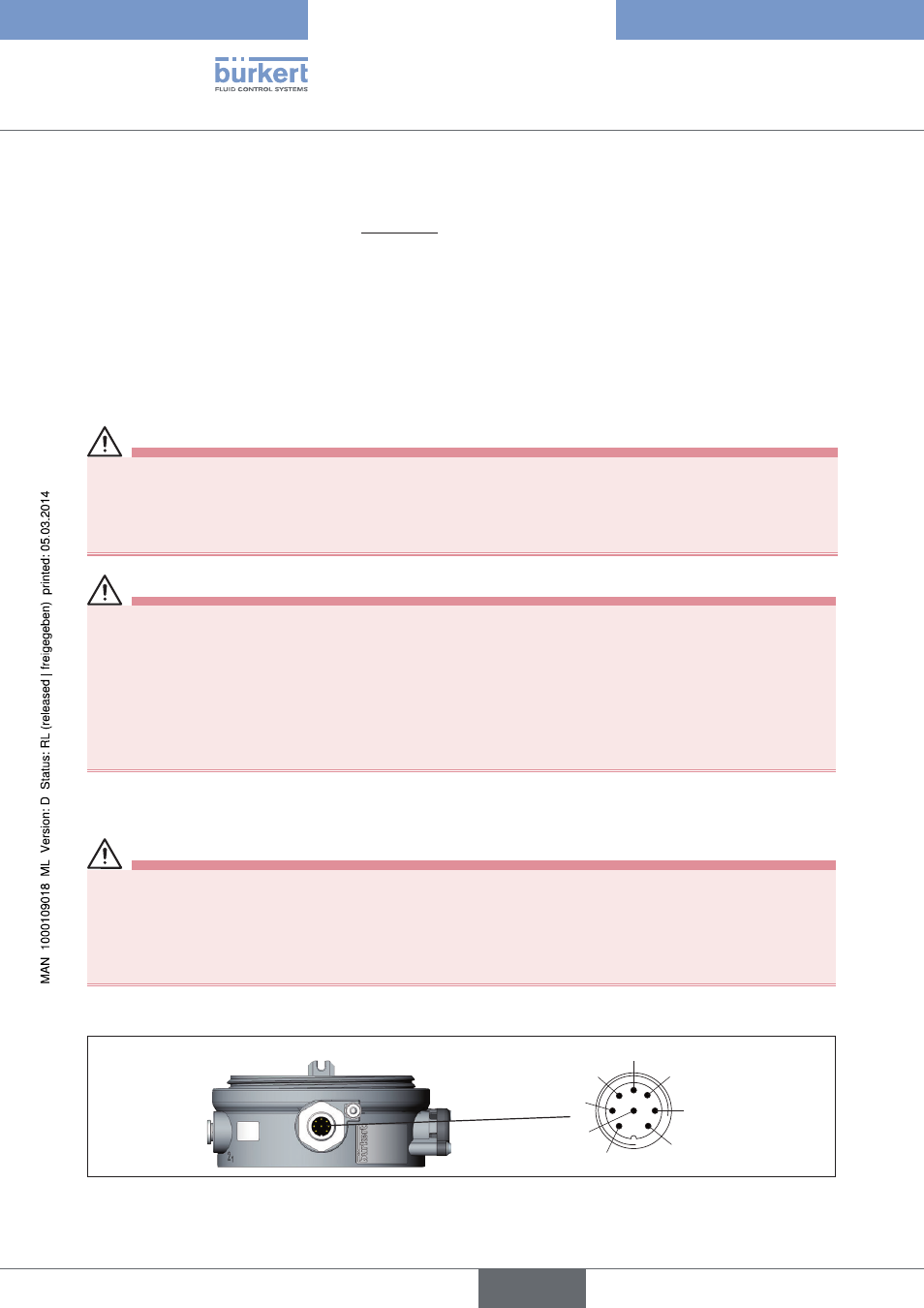

10.2.1. Désignation des contacts type 8694
Vue sans enveloppe
du corps Connecteur rond
M12 x 1, 8 pôles
6
1
7
5
4
3
2
8
Figure 28 : Connecteur rond M12 x 1, 8 pôles
Type 8694
français
