Montage
2. Monter le positionneur
→
Glisser le positionneur sur l'actionneur. Le support de rouleau presseur doit être disposé de manière à entrer
dans le rail de guidage du positionneur.
REMARQUE !
Endommagement de la platine ou panne.
• Veiller à ce que le support de rouleau presseur repose bien à plat sur le rail de guidage.
Rail de guidage
Support
de rouleau
presseur

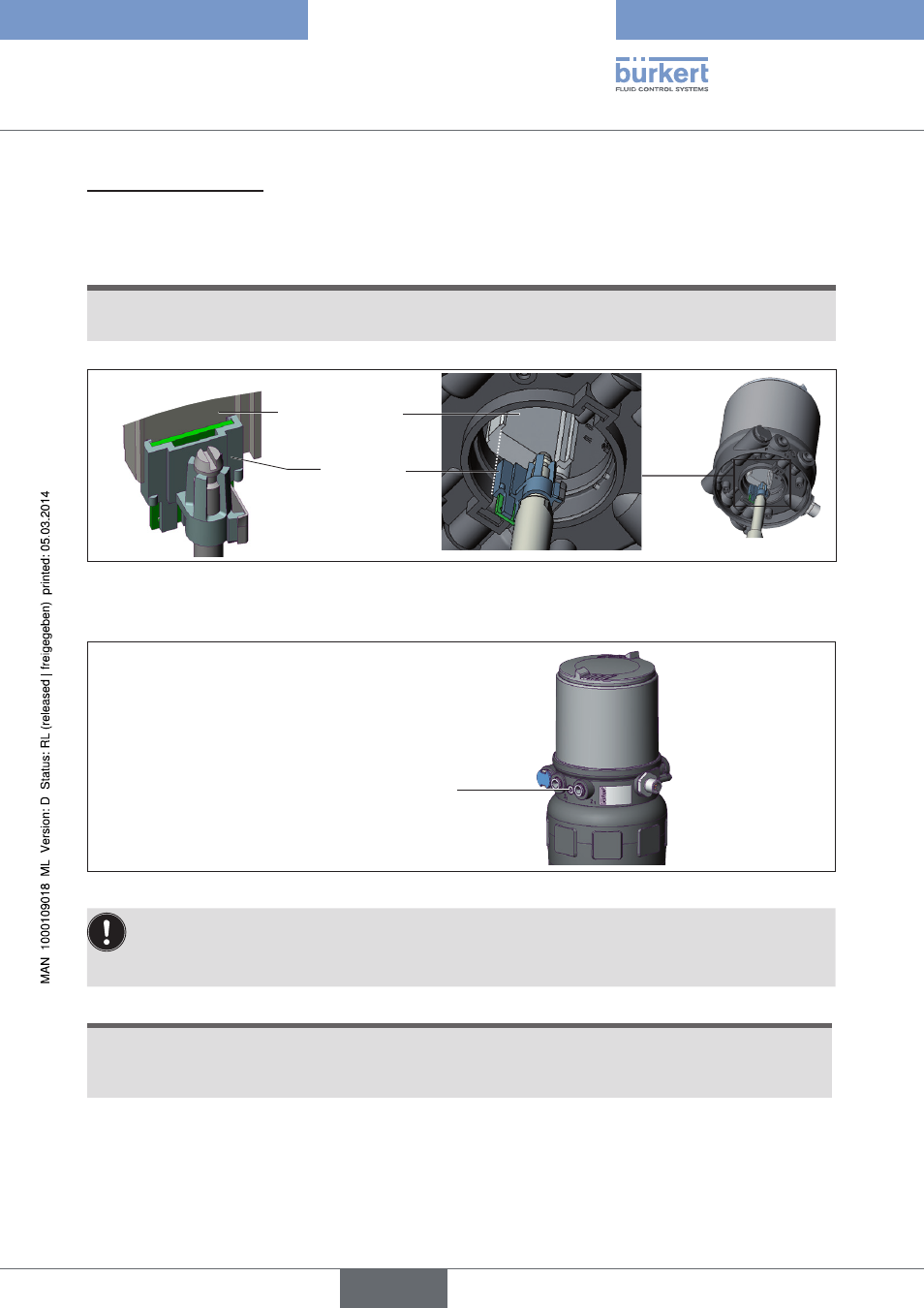

Figure 21 : Disposition du support de rouleau presseur
→
Pousser le positionneur complètement vers le bas jusqu'à l'actionneur et le disposer dans la position souhaitée
en le faisant tourner.
Vis de fixation
maxi 0,5 Nm
Figure 22 : Montage du positionneur, séries 26xx et 27xx
Veillez à ce que les raccordements pneumatiques du positionneur et ceux de l'actionneur soient de préfé-
rence superposés.
Un autre positionnement nécessiterait, éventuellement, des flexibles plus longs que ceux fournis en tant
qu'accessoires.
REMARQUE !
Le type de protection IP65 / IP67 ne peut être garanti si le couple de serrage de la vis de fixation est
trop élevé.
• Les vis de fixation doivent être serrées uniquement avec un couple de serrage maximal de 0,5 Nm.
→
Fixer le positionneur sur l'actionneur à l'aide des deux vis de fixation latérales. Ne serrer les vis de fixation que
légèrement (couple de serrage maxi : 0,5 Nm).
